Qu'est-ce qu'un moteur à aimant en néodyme et comment fonctionne-t-il ?

Un moteur à aimant en néodyme est un moteur électrique dans lequel le champ magnétique du rotor est produit par des aimants permanents frittés en néodyme-fer-bore plutôt que par des électro-aimants, et la rotation est obtenue en commutant électroniquement les enroulements du stator pour créer un champ électromagnétique rotatif que le rotor suit dans un synchronisme précis. Le principe de fonctionnement fondamental implique l'interaction entre le champ magnétique tournant généré par les bobines du stator et les pôles magnétiques fixes intégrés dans le rotor. Les aimants en néodyme sont choisis car ils possèdent la rémanence magnétique (Br) et la coercivité (Hc) les plus élevées de tous les matériaux à aimants permanents disponibles dans le commerce. Un aimant néodyme typique de qualité N52 présente une rémanence d'environ 1,44 à 1,48 Tesla et une coercitivité intrinsèque dépassant 11 000 oersted . Lorsque ces aimants sont disposés dans un réseau Halbach ou dans une configuration conventionnelle montée en surface sur le rotor, ils produisent un flux magnétique intense et stable qui interagit avec les pôles alternés du stator. Le contrôleur de moteur, qui reçoit un retour de position de capteurs à effet Hall ou d'un résolveur, alimente les phases du stator dans une séquence soigneusement chronométrée qui maintient un angle de couple optimal entre les champs du stator et du rotor. Étant donné que les aimants du rotor produisent leur propre flux, aucun courant magnétisant ne doit être fourni au rotor et les seules pertes se produisent dans les enroulements du stator, les tôles d'acier magnétiques et les roulements. C'est ce principe de fonctionnement élégant qui permet à un moteur à aimant néodyme pour fournir plus de puissance mécanique par unité d'entrée électrique que toute autre topologie de moteur commercialement viable.

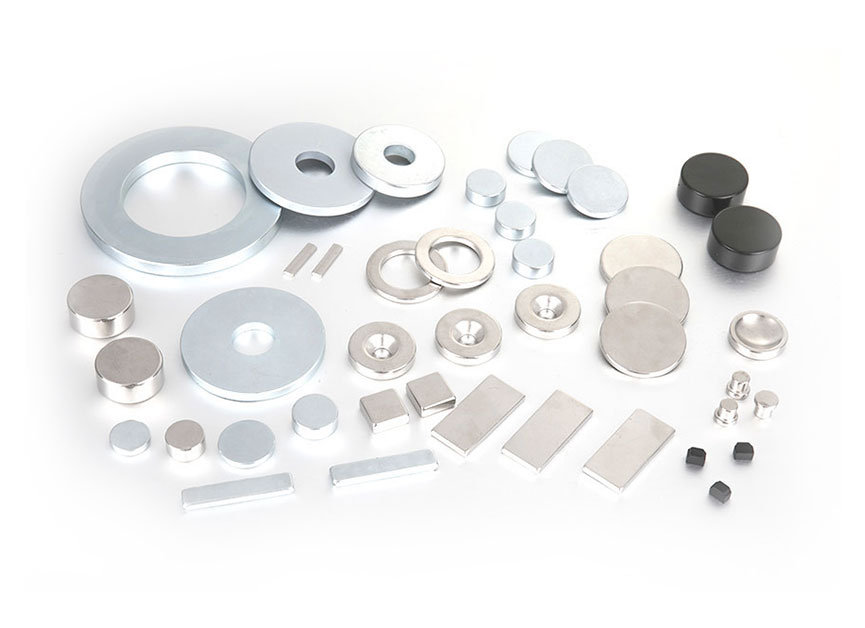

La science des matériaux derrière les aimants permanents en néodyme

Les performances d'un moteur à aimant en néodyme sont directement attribuables aux propriétés magnétiques extraordinaires du composé néodyme-fer-bore, découvert en 1984 et a depuis été raffiné pour devenir le matériau à aimant permanent le plus puissant disponible à tout prix. Les principales mesures magnétiques qui distinguent les aimants NdFeB de leurs prédécesseurs (aimants en ferrite (céramique) et aimants samarium-cobalt) sont résumées ci-dessous :

• Produit énergétique maximal (BHmax) : Les aimants en néodyme atteignent des valeurs BHmax de 30 à 52 MGOe , contre seulement 1 à 5 MGOe pour les aimants en ferrite et 15 à 30 MGOe pour le samarium-cobalt. Cela signifie qu'un rotor en néodyme peut générer le même flux magnétique qu'un rotor en ferrite qui est physiquement quatre à dix fois plus grand, permettant ainsi des réductions spectaculaires de la taille et du poids du moteur qui caractérisent les moteurs modernes. moteur à aimant néodyme dessins.
• Rémanence magnétique (Br) : Le NdFeB de qualité N52 conserve une densité de flux de 1,44 à 1,48 tesla après magnétisation. La section transversale du matériau magnétique requise pour atteindre une densité de flux d'entrefer donnée est inversement proportionnelle à la rémanence, de sorte que les aimants à haute teneur en Br permettent des rotors plus étroits et plus légers.
• Coercivité intrinsèque (Hci) : Les qualités à coercivité élevée conçues pour les applications moteurs, souvent désignées par un suffixe « H » tel que N45SH ou N48UH, peuvent résister à la démagnétisation du champ statorique et aux températures élevées jusqu'à 150 à 220 degrés Celsius . Selon une étude publiée dans le Journal de physique appliquée , l'ajout de dysprosium ou de terbium aux joints de grains de NdFeB augmente la coercivité en fixant les parois du domaine magnétique, mais au prix d'une modeste réduction de la rémanence.

Une considération critique dans moteur à aimant néodyme la conception est le coefficient de température des aimants. La rémanence du NdFeB diminue à un rythme d'environ 0,10 % à 0,12 % par degré Celsius d'augmentation de la température, et la coercitivité diminue encore plus fortement. À 120 degrés Celsius, un aimant standard de qualité N peut perdre 20 à 30 % de sa coercitivité à température ambiante. C'est pourquoi les fabricants de moteurs sélectionnent des qualités haute température et modélisent soigneusement le comportement thermique du rotor pour garantir que les aimants restent dans leur fenêtre de fonctionnement sûr sur toute la plage de vitesse et de charge.

Comparaison des moteurs à aimants en néodyme avec d'autres technologies de moteur

Lorsque les ingénieurs évaluent un moteur à aimant en néodyme par rapport à un moteur à induction, un moteur à réluctance commutée ou un moteur à aimant permanent en ferrite, la conception en néodyme offre systématiquement une densité de puissance et une efficacité supérieures, mais à un coût de matériau plus élevé et avec des implications sur la chaîne d'approvisionnement liées à la production d'éléments de terres rares. Le tableau ci-dessous fournit une comparaison quantitative des principaux paramètres de performance qui influencent le choix de la technologie des moteurs pour les applications de traction et industrielles.

Où les moteurs à aimants en néodyme sont-ils utilisés aujourd’hui ?

Le moteur à aimant en néodyme est devenu la technologie de propulsion dominante dans l'industrie des véhicules électriques, le choix privilégié pour les systèmes d'asservissement industriels hautes performances et un composant permettant l'électrification des avions et des navires. Les secteurs spécifiques dans lesquels ces moteurs ont le plus grand impact comprennent :

• Moteurs de traction de véhicules électriques : La grande majorité des véhicules électriques à batterie et des véhicules hybrides rechargeables vendus dans le monde utilisent un moteur à aimant néodyme comme unité d'entraînement principale. Un moteur de traction typique d'un véhicule électrique pour passagers contient entre 1,0 et 2,5 kilogrammes d'aimants en néodyme, la quantité exacte dépendant de la puissance nominale du moteur et de la topologie spécifique du rotor. Selon une analyse de marché réalisée en 2023 par Adamas Intelligence, le secteur mondial des véhicules électriques a consommé environ 20 000 tonnes d'aimants néodyme-fer-bore en 2022, un chiffre qui devrait plus que doubler d’ici 2030 à mesure que la production de véhicules électriques s’accélère. L'autonomie NEDC ou WLTP d'un véhicule électrique moderne est directement influencée par l'efficacité du moteur : chaque point de pourcentage de gain d'efficacité se traduit par environ 2% à 3% de portée supplémentaire de la même capacité de batterie, c'est pourquoi les constructeurs automobiles investissent massivement dans l'optimisation de la conception de leurs moteurs à aimants permanents.
• Automatisation industrielle et robotique : Les servomoteurs de haute précision qui positionnent les bras robotiques, les axes de machines-outils CNC et les équipements de fabrication de semi-conducteurs utilisent presque universellement des rotors en néodyme. Le rapport couple/inertie élevé d'un moteur à aimant néodyme permet des taux d'accélération de 10 000 tours par minute par seconde ou plus, permettant à un robot pick-and-place d'effectuer un cycle en une fraction de seconde. La réponse sans jeu et à haute rigidité de ces moteurs est essentielle pour la précision de positionnement submicronique requise dans les moteurs pas à pas de tranches et les systèmes d'alignement optique.
• Générateurs d'éoliennes : Les générateurs à aimant permanent à entraînement direct pour les éoliennes de plusieurs mégawatts éliminent la boîte de vitesses, qui est le composant le plus exigeant en maintenance et le plus sujet aux pannes d'une éolienne conventionnelle. Une éolienne offshore à entraînement direct de 6 mégawatts peut contenir plus de 600 kilogrammes d'aimants en néodyme disposés dans un rotor de grand diamètre qui tourne à la même vitesse faible que les aubes de la turbine. Le gain d'efficacité résultant de la suppression des pertes dans la boîte de vitesses compense largement le coût plus élevé de l'aimant sur la durée de vie de conception de 25 ans de la turbine.
• Aéronautique et défense : L’initiative d’avions plus électriques et les nouveaux véhicules de mobilité aérienne urbaine électriques à décollage et atterrissage verticaux (eVTOL) exigent des moteurs offrant le rapport puissance/poids le plus élevé possible. Un moteur à aimant néodyme conçu pour les applications aérospatiales peut atteindre une densité de puissance continue dépassant 5 kilowatts par kilogramme , soit environ le double de celui d'un moteur à induction de puissance équivalente. Cette économie de poids est primordiale dans un avion, où chaque kilogramme de masse du moteur réduit la capacité de charge utile ou l'autonomie.
• Electronique grand public et électroménager : Les moteurs à courant continu sans balais des aspirateurs sans fil, des sèche-cheveux, des ventilateurs de refroidissement des ordinateurs et des systèmes de propulsion de drones dépendent tous d'aimants miniatures en néodyme pour fournir le couple requis dans un format extrêmement compact. Un moteur d'aspirateur sans fil haut de gamme tourne à plus de 100 000 tr/min et tient dans la paume d'une main, un exploit uniquement possible grâce à la densité de flux fournie par le rotor en néodyme.

Fabrication d'un moteur à aimant en néodyme : étapes clés du processus

La production d'un moteur à aimant en néodyme haute performance nécessite une intégration précise des blocs magnétiques frittés dans l'empilement de tôles du rotor, suivie d'une magnétisation, d'un équilibrage dynamique et de tests rigoureux de fin de ligne pour vérifier l'efficacité et les performances thermiques. Les étapes critiques de fabrication sont les suivantes :

1. Assemblage du noyau du stator : Les tôles d'acier électrique de faible épaisseur, généralement de 0,20 à 0,35 millimètres d'épaisseur, sont poinçonnées ou découpées au laser, empilées et soudées ou verrouillées. Les fentes du stator sont isolées et les bobines de cuivre préformées sont insérées à l'aide de bobineuses automatisées. Pour les moteurs de traction à haute densité de puissance, les enroulements en épingle à cheveux fabriqués à partir de fil de cuivre rectangulaire sont de plus en plus utilisés car ils atteignent un facteur de remplissage d'encoche plus élevé, jusqu'à 70% à 75% contre 45 % à 55 % pour les enroulements à fil rond, ce qui réduit la résistance et améliore le refroidissement.
2. Insertion de l'aimant du rotor : Les blocs magnétiques en néodyme, qui ont été usinés selon des dimensions précises et recouverts de nickel, d'époxy ou d'aluminium pour éviter la corrosion, sont insérés dans les fentes de la pile de tôles du rotor. Dans les conceptions à aimant permanent intérieur (IPM), les aimants sont enterrés dans des cavités en forme de V ou en forme de delta qui créent un couple de réluctance magnétique en plus du couple de l'aimant permanent. Les aimants peuvent être fixés avec de l'époxy haute température, du kevlar ou un manchon de retenue en fonction de la vitesse de surface du rotor.
3. Magnétisation : Une fois assemblé, le rotor est placé dans un dispositif magnétisant à champ élevé qui génère un champ magnétique pulsé dépassant 30 000 oersted , saturant le matériau néodyme dans la configuration polaire souhaitée. La magnétisation in situ du moteur entièrement assemblé est également courante, car elle élimine la manipulation de rotors fortement magnétisés lors de l'assemblage.
4. Equilibrage dynamique : Parce que le rotor d'un moteur à aimant néodyme fonctionne souvent à des vitesses supérieures à 15 000 tr/min dans les applications EV, il doit être équilibré à un niveau très serré, généralement G2,5 ou G1,0 selon la norme ISO 1940-1. Les forces de balourd augmentent avec le carré de la vitesse de rotation, de sorte que même quelques grammes-millimètres de balourd résiduel peuvent générer des vibrations et des charges inacceptables sur les roulements à vitesse maximale.
5. Assemblage final et tests : Le stator et le rotor sont accouplés, les roulements sont en place et les flasques sont fixés. Chaque moteur de production est soumis à une série de tests automatisés, notamment la résistance des enroulements, la résistance d'isolement, l'analyse de la forme d'onde de la force électromagnétique inverse, le courant à vide et la cartographie de l'efficacité à pleine charge. Un moteur à aimant néodyme destinés à la traction automobile doivent également passer des tests de chocs thermiques et de vibrations qui simulent 15 ans de service sur véhicule.

Défis et développements futurs dans la technologie des moteurs à aimant en néodyme

Malgré leurs avantages en termes de performances, les moteurs à aimants en néodyme sont confrontés à trois défis importants : la concentration de la chaîne d'approvisionnement en terres rares, la volatilité des prix et le risque de démagnétisation permanente à des températures élevées. Les éléments des terres rares que sont le néodyme, le praséodyme, le dysprosium et le terbium sont extraits et traités principalement dans une seule région géographique, et la séparation de ces éléments chimiquement similaires nécessite une extraction par solvant intensive sur le plan environnemental. En réponse, les concepteurs de moteurs poursuivent deux stratégies complémentaires. La première est la technologie de diffusion aux limites des grains, qui applique une fine couche de dysprosium ou de terbium uniquement sur les surfaces des grains de néodyme à l'intérieur de l'aimant, réduisant ainsi la forte consommation de terres rares de 30% à 50% tout en obtenant une coercitivité équivalente. Le deuxième est le développement de topologies de moteurs sans terres rares ou à terres rares réduites qui utilisent des aimants en ferrite ou des principes de réluctance commutée pour les applications où la densité de puissance maximale absolue n'est pas l'exigence primordiale. Une recherche publiée par le laboratoire national d'Oak Ridge a démontré qu'un moteur à réluctance synchrone à base de ferrite peut atteindre 85% à 90% de la densité de puissance d'un moteur en néodyme équivalent à un coût nettement inférieur, bien que l'écart d'efficacité se creuse à des niveaux de couple élevés. L'avenir du moteur à aimant néodyme impliquera probablement une bifurcation : des moteurs NdFeB hautes performances et coûteux pour les véhicules électriques, les avions et les servos de précision haut de gamme, et des technologies de moteur alternatives moins coûteuses pour les applications sensibles au prix où les quelques pour cent supplémentaires d'efficacité ne justifient pas la dépense en aimant.

Foire aux questions sur les moteurs à aimant en néodyme

Un moteur à aimant néodyme peut-il perdre son magnétisme avec le temps ?

Dans des conditions normales de fonctionnement dans la plage de température spécifiée, un moteur à aimant néodyme conserve sa magnétisation pendant des décennies. La coercitivité des nuances correctement sélectionnées est suffisante pour résister à la démagnétisation du champ statorique et des vibrations. Cependant, une exposition prolongée à des températures supérieures à la limite de fonctionnement maximale de l'aimant (généralement entre 150 et 180 degrés Celsius pour les qualités à haute température) peut entraîner une perte partielle et permanente du magnétisme. C'est pourquoi la gestion thermique du moteur et la sélection de la qualité d'aimant appropriée pour la température de point chaud attendue sont des considérations de conception essentielles.

Qu’arrive-t-il à un moteur à aimant néodyme en fin de vie ?

Les aimants en néodyme contenus dans le moteur peuvent être récupérés grâce à un processus de recyclage qui consiste à démagnétiser le rotor, à retirer les aimants et à les réutiliser directement dans un nouveau moteur ou à les retraiter en une nouvelle poudre magnétique. La loi sur les matières premières critiques durables de l'Union européenne et des législations similaires dans d'autres régions stimulent les investissements dans les infrastructures de recyclage des aimants. Les voies de recyclage hydrométallurgiques et pyrométallurgiques actuelles permettent de récupérer plus de 90 % des éléments de terres rares contenus, même si le coût du recyclage ne reste compétitif que lorsque les prix de l'oxyde de néodyme sont élevés.

Comment l’efficacité d’un moteur à aimant néodyme varie-t-elle en fonction de la charge ?

A moteur à aimant néodyme maintient une courbe d'efficacité relativement plate sur une large plage de charge, restant généralement au-dessus de 90 %, de 25 % à 120 % de la charge nominale. Cela contraste avantageusement avec les moteurs à induction, dont le rendement diminue considérablement à faible charge car le courant magnétisant reste constant quel que soit le couple de sortie. La large fenêtre à haut rendement est l’une des raisons pour lesquelles les moteurs au néodyme sont privilégiés pour les véhicules électriques qui fonctionnent sur une large plage de vitesse et de couple en conduite urbaine.

Est-il possible de construire un moteur à aimant en néodyme sans éléments de terres rares lourds ?

Oui, sans terres rares lourdes moteur à aimant néodyme des conceptions sont déjà en production pour des applications où la température de fonctionnement maximale reste inférieure à environ 120 degrés Celsius. Ces moteurs utilisent des aimants en néodyme-fer-bore avec une granulométrie extrêmement fine, généralement inférieure à 2 microns, ce qui augmente la coercivité grâce au goupillage des joints de grains sans avoir besoin de dysprosium ou de terbium. Pour les moteurs de traction à haute température, la technologie de diffusion aux limites des grains applique une fine coque riche en dysprosium autour de chaque grain magnétique, obtenant ainsi une coercivité élevée avec une teneur totale en terres rares lourdes inférieure à 1 % en poids.

Le moteur à aimant néodyme représente un véritable changement radical dans la conversion d'énergie électromécanique, offrant la densité de couple et l'efficacité les plus élevées de toutes les technologies de moteur disponibles dans le commerce. Son adoption généralisée dans les secteurs des véhicules électriques, de l’automatisation industrielle, des énergies renouvelables et de l’aérospatiale est une conséquence directe des performances magnétiques inégalées des aimants permanents néodyme-fer-bore. Alors que les inquiétudes concernant les chaînes d'approvisionnement en terres rares et la volatilité des coûts continuent de motiver la recherche sur des topologies de moteurs alternatives, les économies d'énergie mesurables et les réductions d'émissions de carbone permises par ces moteurs garantissent qu'ils resteront la pierre angulaire de l'effort d'électrification mondial pour les décennies à venir.
