Comment les aimants alimentent-ils les appareils électroniques modernes ?

Les aimants alimentent silencieusement presque tous les appareils électroniques que les gens touchent chaque jour, du haut-parleur d’un téléphone au moteur d’un véhicule électrique. Cet article explique comment fonctionne la technologie électronique magnétique, où elle est utilisée, en quoi les aimants permanents diffèrent des électro-aimants et ce que l'avenir réserve aux composants magnétiques dans l'électronique grand public et industrielle.

Explorez les applications clés des matériaux magnétiques

Comment les aimants alimentent-ils les appareils électroniques modernes ?

Les aimants alimentent les appareils électroniques modernes en convertissant l'énergie électrique en mouvement, en convertissant le mouvement en énergie électrique ou en stockant et en lisant des données grâce aux changements des champs magnétiques. Cette relation à trois voies entre l’électricité et le magnétisme, connue sous le nom d’électromagnétisme, est à la base de presque tous les produits électroniques actuellement sur le marché, notamment les smartphones, les ordinateurs portables, les véhicules électriques, les scanners médicaux et les appareils électroménagers. Sans aimant électronique les composants, les appareils tels que les haut-parleurs, les disques durs, les capteurs et les moteurs ne fonctionneraient tout simplement pas.

La transition mondiale vers l’électrification n’a fait qu’accroître le recours aux composants magnétiques. Les aimants à base de terres rares, en particulier les types néodyme-fer-bore (NdFeB), devraient connaître une croissance significative de la demande jusqu'en 2026 à mesure que les fabricants de véhicules électriques, d'éoliennes, de robots et d'électronique grand public augmentent leur production, selon les projections de l'industrie. Cet article explique exactement comment fonctionne la technologie électronique des aimants, où elle apparaît dans les appareils quotidiens et comment évaluer les différents types d'aimants utilisés dans l'industrie électronique.

Qu’est-ce qu’un composant électronique magnétique, exactement ?

Un composant électronique magnétique est toute partie d'un système électronique qui génère ou répond à un champ magnétique afin de produire un effet électrique ou mécanique spécifique. Ces composants se répartissent en deux grandes catégories : les aimants permanents, qui maintiennent un champ magnétique fixe sans alimentation externe, et les électroaimants, qui génèrent un champ magnétique uniquement lorsque le courant électrique circule à travers un fil enroulé, généralement enroulé autour d'un noyau de fer ou de ferrite.

Les deux types interagissent avec le courant électrique pour créer une force, contrôler le flux du signal ou convertir une forme d’énergie en une autre. Cette interaction permet à un petit aimant situé à l'intérieur du haut-parleur d'un téléphone de faire vibrer un diaphragme et de produire un son, ou à un aimant beaucoup plus grand situé à l'intérieur d'un moteur électrique de faire tourner un rotor avec suffisamment de couple pour déplacer un véhicule de deux tonnes.

Aimants permanents et électro-aimants en électronique

Les aimants permanents et les électro-aimants remplissent des rôles différents dans la conception électronique, car l'un nécessite une alimentation continue et l'autre non. Le tableau ci-dessous compare les deux critères que les ingénieurs prennent généralement en compte lors du choix d'un type d'aimant pour une application donnée.

Tableau 1 : Comparaison des aimants permanents et des électro-aimants dans les applications électroniques

Les ingénieurs choisissent généralement des aimants permanents lorsqu'un appareil a besoin d'un champ constant, compact et économe en énergie, comme dans le haut-parleur d'un smartphone ou sur un disque dur. Les électroaimants sont choisis lorsque le champ doit être activé et désactivé ou ajusté en intensité, comme dans un commutateur à relais ou un scanner IRM.

Quels appareils électroniques du quotidien dépendent des aimants ?

Presque toutes les catégories d’appareils électroniques grand public et industriels dépendent d’au moins un composant électronique magnétique pour fonctionner correctement. La liste ci-dessous met en évidence les exemples les plus courants avec lesquels les gens interagissent quotidiennement.

• Haut-parleurs et écouteurs : Un aimant permanent interagit avec une bobine transportant un courant alternatif, faisant vibrer un diaphragme et produire du son. Les aimants plus grands permettent généralement une sortie plus forte et plus riche.
• Disques durs : Les données sont stockées magnétiquement, avec des milliards de régions magnétiques microscopiques sur un disque rotatif représentant des 0 et des 1 binaires que la tête du lecteur lit et écrit.
• Moteurs électriques : Les moteurs des ventilateurs, des mélangeurs, des drones et des véhicules électriques utilisent des aimants pour convertir le courant électrique en mouvement de rotation grâce à l’interaction des champs magnétiques.
• Capteurs : Les capteurs magnétiques détectent la position, la vitesse et la rotation dans des applications allant des freins antiblocage des voitures aux boussoles des smartphones et à la détection des écrans pliables.
• Chargeurs sans fil : Les chargeurs inductifs utilisent des bobines et des champs magnétiques pour transférer l’énergie à un appareil sans connexion physique par câble.
• Accessoires de téléphone magnétiques : Les étuis, les supports et les accessoires de portefeuille utilisent de plus en plus des réseaux d'aimants intégrés pour s'enclencher en toute sécurité sur les appareils compatibles.

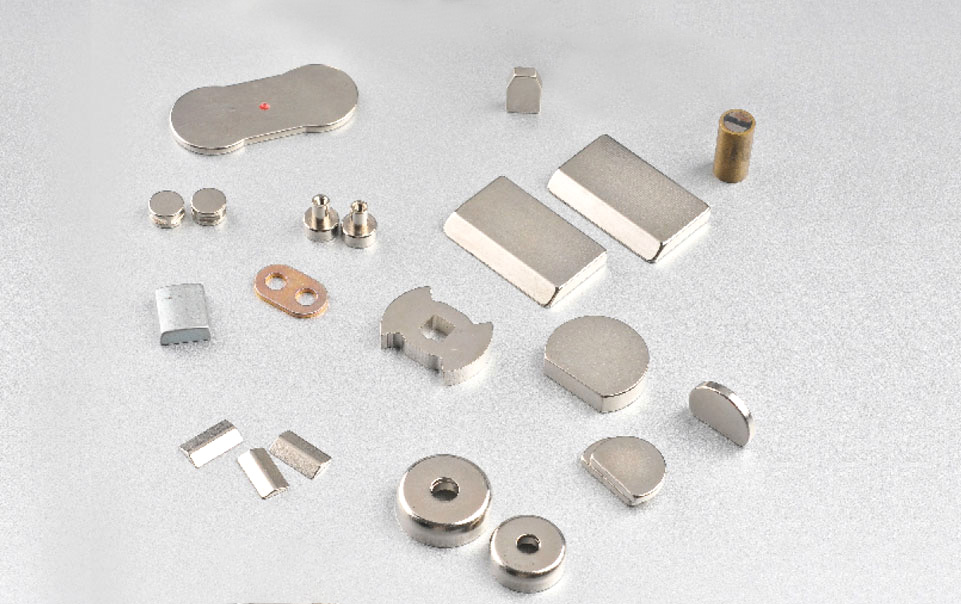

Pourquoi les aimants en néodyme dominent l'électronique grand public

Les aimants en néodyme dominent l'électronique grand public car ils fournissent le champ magnétique le plus puissant par unité de taille et de poids de tous les types d'aimants disponibles dans le commerce. Cela les rend idéaux pour les appareils compacts tels que les smartphones, les écouteurs sans fil et les ordinateurs portables, où chaque millimètre cube d'espace interne compte. Les fabricants d'électronique grand public exigent des aimants en néodyme fabriqués selon des tolérances de précision strictes, car même de petites incohérences peuvent affecter la qualité audio, la précision du capteur ou les performances du moteur dans les appareils miniaturisés.

Les aimants en caoutchouc flexibles gagnent également du terrain dans les appareils pliables et les étuis de téléphone magnétiques, car ils peuvent être façonnés pour correspondre à des spécifications de conception complexes tout en restant durables grâce à des flexions répétées.

Comment les capteurs magnétiques améliorent-ils les appareils électroniques ?

Les capteurs magnétiques améliorent les appareils électroniques en convertissant les modifications d'un champ magnétique en signaux électriques précis qu'un circuit peut interpréter. Cette fonction est essentielle dans les applications où le contact mécanique s'userait avec le temps ou où la vitesse et la fiabilité comptent plus que ce qu'un interrupteur physique peut fournir.

Les utilisations courantes des capteurs magnétiques incluent les systèmes de navigation inertielle, la détection de position à l'intérieur des moteurs électriques et les systèmes de sécurité qui surveillent si une porte ou une fenêtre est ouverte ou fermée. Dans les véhicules, les capteurs magnétiques suivent la vitesse des roues pour les systèmes de freinage antiblocage et détectent la position du vilebrequin pour le calage du moteur. Dans les smartphones, ils alimentent les boussoles numériques et détectent quand un écran pliable ou un couvercle de boîtier magnétique est ouvert ou fermé.

Commutateurs Reed et capteurs à effet Hall

Les interrupteurs Reed et les capteurs à effet Hall sont les deux types de technologie de détection magnétique les plus utilisés en électronique. Un interrupteur à lames utilise deux contacts métalliques minces qui se ferment physiquement lorsqu'un aimant passe à proximité, ce qui le rend simple et peu coûteux mais limité par l'usure mécanique au fil du temps. En revanche, un capteur à effet Hall ne comporte aucune pièce mobile et mesure à la place les changements de tension provoqués par un champ magnétique proche, ce qui le rend plus durable pour les applications à cycle élevé telles que les capteurs automobiles et les équipements industriels.

Quel rôle jouent les aimants dans les véhicules électriques et les énergies renouvelables ?

Les aimants jouent un rôle central dans les véhicules électriques et les systèmes d’énergie renouvelable en permettant la production de moteurs et de générateurs à haut rendement dont dépendent ces technologies. Les moteurs de traction à l’intérieur des véhicules électriques s’appuient sur des aimants permanents hautes performances pour convertir la puissance de la batterie en couple nécessaire au déplacement du véhicule, et cette demande est l’un des principaux moteurs de croissance de la production d’aimants dans le monde.

Les éoliennes suivent un principe similaire à l'envers. Les générateurs à aimant permanent à l'intérieur des turbines convertissent l'énergie mécanique des pales en électricité, et ce segment devrait connaître une croissance continue en volume à mesure que les pays poursuivent leurs objectifs de décarbonation. Cette tendance a poussé les fabricants à rechercher des alternatives sans terres rares, telles que des formulations d'aimants à base de nitrure de fer, dans le but de réduire les coûts et la dépendance à l'égard de l'exploitation minière des terres rares tout en maintenant des performances compétitives.

Comparaison des matériaux magnétiques par application

Différents matériaux magnétiques conviennent à différentes applications électroniques en fonction de la résistance, du coût, de la tolérance à la température et de la résistance à la corrosion. Le tableau ci-dessous présente les quatre matériaux les plus couramment utilisés dans les industries de l'électronique et des véhicules électriques.

Tableau 2 : Matériaux magnétiques courants utilisés dans les applications électroniques et des véhicules électriques

Comment le blindage magnétique protège-t-il les appareils électroniques sensibles ?

Le blindage magnétique protège les composants électroniques sensibles en bloquant ou en redirigeant les interférences électromagnétiques (EMI) qui pourraient autrement perturber les performances du circuit. À mesure que les appareils contiennent davantage de composants magnétiques et électroniques dans des espaces plus petits, les interférences indésirables entre les pièces deviennent un défi de conception plus important. C'est pourquoi les fabricants utilisent des matériaux de blindage pour isoler les composants sensibles et maintenir des performances optimales.

Le blindage implique généralement des couches de métal à haute perméabilité qui absorbent les champs magnétiques parasites avant qu'ils n'atteignent un circuit imprimé, un capteur de caméra ou une antenne sans fil. Ceci est particulièrement important dans les smartphones, où les haut-parleurs, les bobines de chargement sans fil et plusieurs capteurs magnétiques sont regroupés à quelques millimètres les uns des autres.

Quel est l’avenir de la technologie électronique magnétique ?

L’avenir de la technologie électronique des aimants repose sur des matériaux magnétiques plus petits, plus efficaces et moins coûteux pour l’environnement. Les chercheurs dans les domaines du nanomagnétisme et du transport de spin travaillent sur des dispositifs magnétiques de nouvelle génération qui pourraient réduire encore davantage la taille et la consommation électrique des capteurs et des composants de mémoire. Dans le même temps, les innovations en matière de fabrication, telles que le frittage à froid des aimants en ferrite et composites, améliorent l'efficacité énergétique au cours de la production elle-même.

Un domaine de recherche notable concerne un matériau qui agit comme une diode de champ magnétique, transférant un champ magnétique à un objet dans une seule direction plutôt que symétriquement. Ce type de dispositif a des applications potentielles dans les moteurs électriques, les transformateurs et les équipements d’imagerie médicale, où les éléments magnétiques à couplage symétrique sont la norme.

Les aimants sans terres rares gagnent du terrain

Les aimants sans terres rares prennent de l'ampleur alors que les fabricants cherchent à réduire les coûts et les risques liés à la chaîne d'approvisionnement liés à l'exploitation minière des terres rares. Des formulations de nitrure de fer et d'autres composites alternatifs sont en cours de développement pour contester la domination des aimants traditionnels aux terres rares, et si ces matériaux atteignent des niveaux de performances compétitifs, ils pourraient remodeler la façon dont les fabricants d'électronique s'approvisionnent en composants magnétiques dans les années à venir.

Foire aux questions sur les composants électroniques magnétiques

Un aimant puissant peut-il endommager un smartphone ou un ordinateur portable ?

Les smartphones et ordinateurs portables modernes sont dotés d'un blindage magnétique et utilisent un stockage à semi-conducteurs plutôt que des disques durs magnétiques. Il est donc peu probable qu'un aimant ordinaire provoque une perte de données. Cependant, les appareils plus anciens équipés de disques durs magnétiques, de cartes à bande magnétique et certains implants médicaux tels que les stimulateurs cardiaques peuvent toujours être affectés par des champs magnétiques puissants. La prudence est donc de mise à propos des aimants en néodyme à haute résistance.

Pourquoi les aimants des haut-parleurs plus gros produisent-ils un son plus fort ?

Un aimant plus grand génère un champ magnétique plus puissant, ce qui permet à la bobine mobile de déplacer le diaphragme du haut-parleur avec plus de force pour une entrée électrique donnée, produisant ainsi un volume plus important et une réponse dans les basses souvent améliorée. C’est l’une des raisons pour lesquelles les haut-parleurs et les écouteurs haut de gamme ont tendance à utiliser des aimants en néodyme plus gros ou de meilleure qualité que les modèles économiques.

Tous les moteurs électriques utilisent-ils des aimants permanents ?

Non, tous les moteurs électriques n’utilisent pas d’aimants permanents. Certains moteurs, appelés moteurs à induction, génèrent leur champ magnétique entièrement par électromagnétisme sans aucun aimant permanent, tandis que les moteurs à aimant permanent utilisent des aimants intégrés pour atteindre un rendement et une densité de couple plus élevés, raison pour laquelle ils sont privilégiés dans les véhicules électriques et la robotique de précision.

Comment la recharge sans fil utilise-t-elle ensemble les aimants et l’électricité ?

Les chargeurs sans fil utilisent une bobine qui génère un champ magnétique alternatif, qui induit un courant dans une bobine correspondante à l'intérieur de l'appareil de réception, transférant ainsi l'énergie sans connexion physique par câble. De nombreux chargeurs sans fil comprennent également un aimant d'alignement pour aider à positionner correctement l'appareil sur la bobine de charge pour une efficacité maximale.

Des aimants sont-ils utilisés dans les disques SSD ?

Non, les disques SSD n'utilisent pas d'aimants pour stocker les données. Contrairement aux disques durs traditionnels, qui stockent les données de manière magnétique sur un plateau rotatif, les disques SSD stockent les données électroniquement dans des puces de mémoire flash, ce qui explique en partie pourquoi les disques SSD sont plus résistants aux interférences magnétiques et aux chocs physiques que les anciens disques durs magnétiques.

Points clés à retenir sur la technologie électronique magnétique

Les composants électroniques magnétiques sont intégrés dans presque tous les appareils sur lesquels les gens comptent, du haut-parleur produisant le son dans une paire d'écouteurs au moteur de traction propulsant un véhicule électrique sur l'autoroute. Les aimants permanents offrent des champs compacts et économes en énergie pour des applications telles que les haut-parleurs et les capteurs, tandis que les électro-aimants fournissent des champs réglables et commutables pour des applications telles que les relais et l'imagerie médicale. À mesure que la demande de véhicules électriques et d’énergies renouvelables augmente et que les chercheurs développent des alternatives sans terres rares et des matériaux magnétiques de nouvelle génération, la technologie électronique magnétique est appelée à devenir encore plus centrale dans la conception et la fabrication des appareils électroniques dans les années à venir.
