Quelle est la composition de l’aimant NdFeB ? Guide complet

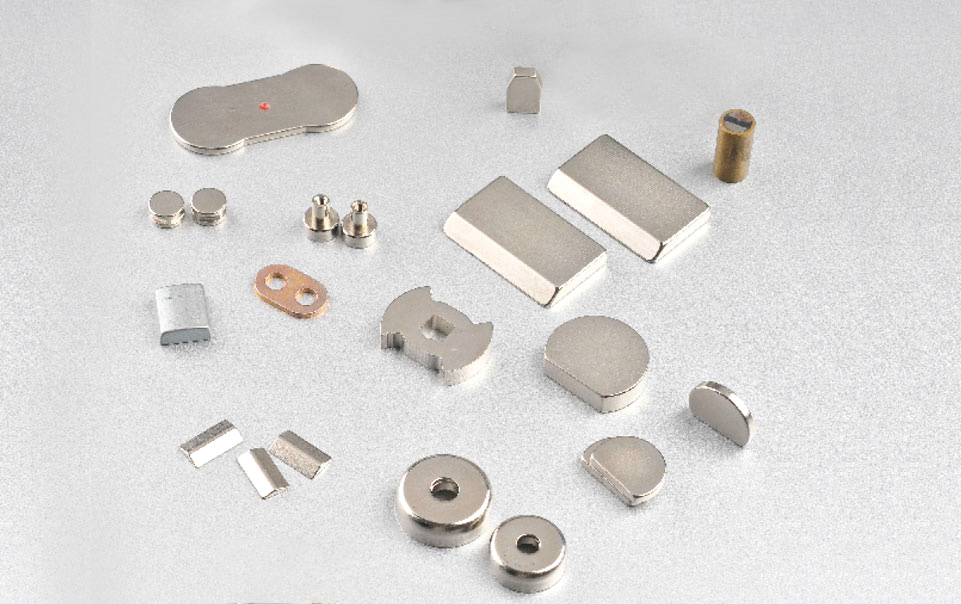

Le Composition de l'aimant NdFeB est une formule métallurgique conçue avec précision, basée sur le composé intermétallique néodyme-fer-bore (Nd₂Fe₁₄B), qui forme la phase magnétique dure qui confère à ces aimants leur extraordinaire force. Dans un fritté commercial typique aimant néodyme , le néodyme représente environ 29% à 32% en poids , le fer constitue 64% à 68% , et le bore constitue environ 1,0% à 1,2% , la fraction restante étant constituée d'éléments additifs tels que le dysprosium, le terbium, le praséodyme, le cobalt, le cuivre, l'aluminium et le niobium qui sont introduits pour améliorer la coercivité, la stabilité thermique et la résistance à la corrosion. Selon le Journal du magnétisme et des matériaux magnétiques , la découverte de la phase Nd₂Fe₁₄B en 1984 par Masato Sagawa et John Croat a révolutionné la technologie des aimants permanents en créant un aimant avec un produit énergétique maximal dépassant 50 mégagauss-oersteds (MGOe) , soit environ dix fois celui des aimants en ferrite qu'il a remplacés. Comprendre exactement Composition de l'aimant NdFeB et la fonction de chaque élément constitutif est essentielle pour que les ingénieurs sélectionnent la qualité d'aimant appropriée pour les moteurs à haute température, les générateurs d'éoliennes, les appareils d'imagerie médicale et l'électronique grand public.

Explorez les applications clés des matériaux magnétiques

1. Quelle est la composition de base de l’aimant NdFeB ?

Le fundamental NdFeB magnet composition is the intermetallic compound Nd₂Fe₁₄B, which constitutes approximately 85% to 95% of the magnet's volume and provides the hard magnetic phase responsible for generating the intense magnetic field. Le atomic structure of Nd₂Fe₁₄B is a tetragonal crystal system with a complex unit cell containing 68 atomes : 8 atomes de néodyme, 56 atomes de fer et 4 atomes de bore. Les atomes de néodyme occupent des sites de réseau spécifiques où leurs électrons 4f non appariés créent l'immense anisotropie magnétocristalline qui confère au NdFeB sa haute coercivité. Les atomes de fer, occupant six sites cristallographiquement distincts, fournissent une magnétisation à saturation élevée grâce à leurs spins électroniques 3D alignés. Les atomes de bore, bien que peu nombreux, sont structurellement critiques car ils stabilisent la phase tétragonale et empêchent la formation d'autres phases fer-néodyme magnétiquement inférieures. Sans bore, l’alliage cristalliserait en un mélange de phases magnétiques douces qui ne pourraient pas contenir de charge magnétique permanente. Dans une publicité typique Composition de l'aimant NdFeB , les pourcentages globaux de poids élémentaire sont d'environ 29 à 32 % de néodyme, 64 à 68 % de fer et 1,0 à 1,2 % de bore . Cependant, l'alliage tel que coulé avant frittage est intentionnellement formulé pour être légèrement plus riche en néodyme que le rapport stœchiométrique de 2:14:1. Cet excès de néodyme forme une phase limite de grains riche en néodyme qui est essentielle pour le processus de frittage en phase liquide et pour le découplage magnétique des grains de Nd₂Fe₁₄B les uns des autres, ce qui augmente considérablement la coercivité. La phase riche en néodyme constitue typiquement 5% à 15% du volume total et peut contenir de l’oxygène dissous, du carbone et de petites quantités de métaux de transition.

2. Le rôle de chaque élément dans la composition de l’aimant NdFeB

Chaque élément de la composition de l'aimant NdFeB remplit une fonction structurelle ou magnétique spécifique, et la modification de l'équilibre de ces éléments, même par fractions de pour cent, peut modifier considérablement la coercivité, la rémanence, la stabilité en température et la résistance à la corrosion de l'aimant. Le detailed roles of the core and additive elements are as follows:

• Néodyme (Nd) : Le néodyme est le principal élément des terres rares qui fournit l’immense anisotropie magnétocristalline. Son orbitale électronique 4f est hautement directionnelle, créant un axe de magnétisation facile le long de l'axe c du cristal tétragonal. Ce champ d'anisotropie atteint environ 7,3 Tesla , ce qui est la raison sous-jacente pour laquelle Aimants NdFeB peut atteindre une coercitivité aussi élevée. En pratique, les aimants commerciaux utilisent souvent un mélange de néodyme et de praséodyme dans le rapport naturel du didyme, car les deux éléments sont chimiquement similaires et leur séparation augmente le coût sans avantage magnétique proportionnel pour de nombreuses applications.
• Fer (Fe) : Le fer fournit une magnétisation à saturation élevée. Ses spins électroniques 3D s'alignent de manière ferromagnétique et contribuent à peu près 2,2 magnétons de Bohr par atome au moment magnétique total. La rémanence d'un aimant NdFeB est directement proportionnelle à la fraction volumique de la phase Nd₂Fe₁₄B et à l'alignement des moments de spin du fer. Le remplacement partiel du fer par le cobalt, généralement à raison de 5 à 15 % de la teneur en fer, augmente la température de Curie et améliore la stabilité thermique, bien qu'il réduise légèrement la magnétisation de saturation à température ambiante.
• Bore (B) : Le bore est le métalloïde essentiel qui stabilise la structure cristalline tétragonale. Son petit rayon atomique lui permet de s'insérer dans les sites interstitiels du cadre fer-néodyme, où il forme des liaisons covalentes directionnelles qui verrouillent les atomes dans la configuration correcte. Sans bore, l'alliage se décomposerait en phases binaires Nd₂Fe₁₇ et NdFe₂, dont aucune ne possède l'anisotropie magnétocristalline requise.
• Dysprosium (Dy) et Terbium (Tb) : Lese heavy rare earth elements are the most critical additives in the Composition de l'aimant NdFeB pour les applications à haute température. Le dysprosium remplace le néodyme dans le réseau Nd₂Fe₁₄B, augmentant le champ d'anisotropie et donc la coercivité, ce qui permet à l'aimant de résister à la démagnétisation à des températures élevées. Un aimant contenant 4 à 8 % de dysprosium en poids peut maintenir une coercivité utile à 150°C à 200°C , contre un maximum d'environ 80°C pour un aimant sans dysprosium. Le terbium est encore plus efficace que le dysprosium mais il est plus rare et plus cher.
• Cobalt (Co) : Le cobalt élève la température de Curie de la phase Nd₂Fe₁₄B d'environ 10°C par pourcentage atomique de substitution au fer. Un aimant contenant 5% de cobalt peut avoir une température de Curie de 350°C à 370°C par rapport à 310°C à 320°C pour une composition sans cobalt. Le cobalt améliore également la résistance à la corrosion en réduisant la différence de potentiel électrochimique entre les grains de Nd₂Fe₁₄B et la phase limite des grains riche en néodyme.
• Cuivre (Cu), Aluminium (Al) et Niobium (Nb) : Lese minor additives, typically present at 0,1% à 1,0% chacun affine la microstructure lors du frittage et améliore le comportement mouillant de la phase liquide limite des grains. Le niobium forme de petits précipités qui fixent les limites des grains et empêchent une croissance excessive des grains pendant le cycle de frittage à haute température, ce qui est essentiel pour maintenir une granulométrie fine et une coercivité élevée.

3. Comment la composition détermine les trois propriétés magnétiques clés

Le NdFeB magnet composition directly governs the three cardinal magnetic parameters—remanence, coercivity, and maximum energy product—and each adjustment to the element balance shifts the magnet along a spectrum of performance trade-offs. Le remanence (Br) of a fully dense, perfectly aligned Aimant NdFeB est fondamentalement limité par l'aimantation à saturation de la phase Nd₂Fe₁₄B, qui est d'environ 1,6 Tesla . En pratique, les aimants frittés du commerce atteignent des valeurs de rémanence de 1,0 à 1,5 Tesla , en fonction de la fraction volumique de la phase magnétique et du degré d'alignement cristallographique obtenu lors de l'étape de pressage. La coercivité intrinsèque (Hci) est contrôlée par le champ d'anisotropie magnétocristallin des grains de Nd₂Fe₁₄B et par l'efficacité de la phase limite des grains à isoler magnétiquement chaque grain. Le Nd₂Fe₁₄B pur a un champ d'anisotropie d'environ 7,3 tesla, mais la coercivité pratique ne représente qu'une fraction de cette valeur, généralement 10 à 30 kilo-oersteds (kOe) - parce que les domaines magnétiques inversés se nucléent aux joints de grains et les défauts cristallins à des champs bien inférieurs à la limite théorique. L'ajout de dysprosium augmente le champ d'anisotropie et donc la coercivité, mais le dysprosium se couple antiferromagnétiquement avec le fer, ce qui réduit l'aimantation à saturation et la rémanence. Il s’agit là du compromis central en matière de conception Composition de l'aimant NdFeB : une teneur plus élevée en terres rares permet d'obtenir une coercivité plus élevée et de meilleures performances à température élevée au prix d'une rémanence à température ambiante plus faible et d'un produit énergétique maximal. Le produit énergétique maximum (BHmax), mesuré en MGOe, représente la quantité maximale d'énergie magnétique pouvant être stockée dans une unité de volume de l'aimant. Le maximum théorique pour Nd₂Fe₁₄B est d'environ 64 MGOe . Les aimants commerciaux de qualité N52 atteignent environ 50 à 53 MGOe , tandis que les qualités haute température avec de lourds ajouts de terres rares vont généralement de 30 à 45 MGOe .

4. NdFeB fritté ou lié : en quoi la composition et le traitement diffèrent

Le NdFeB magnet composition is processed into magnets through two fundamentally different manufacturing routes—sintering and bonding—which produce magnets with vastly different densities, magnetic properties, and application suitability. Le table below summarizes the key differences between sintered and bonded Aimant NdFeBs .

5. Éléments de terres rares lourdes et technologie de diffusion aux limites des grains

Des éléments de terres rares lourds (dysprosium et terbium) sont ajoutés à la composition de l'aimant NdFeB pour augmenter la coercivité à haute température, mais la technologie moderne de diffusion aux limites des grains permet désormais d'obtenir cette amélioration avec beaucoup moins de matière en concentrant ces éléments coûteux uniquement sur les surfaces des grains où ils sont les plus efficaces. Dans un cadre conventionnel Composition de l'aimant NdFeB , le dysprosium est mélangé uniformément dans toute la poudre d'alliage avant le frittage. Étant donné que le dysprosium remplace le néodyme dans tout le volume de chaque grain Nd₂Fe₁₄B, une fraction importante des terres rares lourdes et coûteuses est effectivement gaspillée à l'intérieur des grains, où elle réduit la rémanence sans contribuer proportionnellement à l'amélioration de la coercivité. La diffusion aux limites des grains, développée au début des années 2000 et désormais largement déployée dans la production commerciale, adopte une approche différente. Un aimant entièrement fritté avec une composition standard à faible teneur en dysprosium ou sans dysprosium est recouvert d'une fine couche de poudre de fluorure de dysprosium ou de fluorure de terbium, puis traité thermiquement à une température à laquelle les terres rares lourdes se diffusent le long des joints de grains jusqu'à l'intérieur de l'aimant. Les atomes de dysprosium se déplacent préférentiellement le long de la phase limite des grains riche en néodyme et se substituent au néodyme uniquement dans une fine coque à la surface externe de chaque grain, généralement 1 à 3 microns de profondeur . Étant donné que les domaines magnétiques inversés se nucléent à la surface des grains, cette fine coque riche en dysprosium fournit la même augmentation de coercivité qu'une addition homogène tout en utilisant 50 à 70 % de dysprosium en moins . Un aimant produit par diffusion aux joints de grains peut atteindre une coercivité de 25 à 30 koe avec une teneur totale en dysprosium inférieure à 2% en poids , comparé aux 6% à 8% requis dans une composition homogène classique. Cette technologie a joué un rôle déterminant dans la réduction des coûts et de la vulnérabilité de la chaîne d'approvisionnement des Aimant NdFeBs pour les moteurs de traction des véhicules électriques, où la coercitivité à haute température est essentielle et où les prix du dysprosium ont toujours été volatils.

6. Qualités d’aimants NdFeB et variations de leur composition

Le commercial grading system for NdFeB magnets—such as N35, N52, N35SH, and N48UH—encodes both the room-temperature energy product and the maximum operating temperature, and each grade family corresponds to a specific NdFeB magnet composition optimized for a particular thermal environment. Le following list explains the common grade suffixes and their compositional implications:

• Grade N (pas de suffixe) : Composition standard avec des ajouts minimes ou nuls de terres rares lourdes. La température de fonctionnement maximale est généralement 80°C . Ces qualités, telles que N35 à N52, offrent le produit énergétique à température ambiante le plus élevé et sont utilisées dans l'électronique grand public, les disques durs d'ordinateur et les fixations magnétiques.
• Qualité M (coercivité moyenne) : Coercivité intrinsèque légèrement améliorée grâce à de petits ajouts de dysprosium ou à une granulométrie optimisée. La température de fonctionnement maximale est d'environ 100°C . Utilisé dans les applications de moteurs à température modérée.
• Grade H (coercivité élevée) : Contient une proportion plus élevée de dysprosium dans le Composition de l'aimant NdFeB . La température maximale de fonctionnement est 120°C . Largement utilisé dans les servomoteurs et générateurs industriels.
• Qualité SH (coercivité très élevée) : Augmentation supplémentaire de la teneur en dysprosium ou du traitement de diffusion aux limites des grains. La température maximale de fonctionnement est 150°C . Spécifié pour les moteurs de traction automobile et les outils d'exploration pétrolière de fond.
• Qualité UH (coercitivité ultra-élevée) : Ajout important de dysprosium ou de terbium. La température maximale de fonctionnement est 180°C . Utilisé dans les moteurs de véhicules électriques à grande vitesse et les actionneurs aérospatiaux.
• Qualité EH (coercivité extrêmement élevée) : Le highest heavy rare earth content. Maximum operating temperature is 200°C . Réservé aux applications militaires et aérospatiales spécialisées où le risque de démagnétisation est extrême.

Foire aux questions sur la composition des aimants NdFeB

Quelle est la formule chimique exacte de la phase principale des aimants NdFeB ?

Le primary magnetic phase in Aimant NdFeBs est Nd₂Fe₁₄B, un cristal tétragonal avec une cellule unitaire contenant 68 atomes. Dans les aimants commerciaux, une partie du néodyme est généralement remplacée par du praséodyme et une partie du fer est remplacée par du cobalt, de sorte que la composition de phase réelle est écrite plus précisément sous la forme (Nd, Pr)₂(Fe,Co)₁₄B.

Pourquoi les aimants NdFeB sont-ils tellement plus puissants que les aimants en ferrite ?

Le Composition de l'aimant NdFeB produit une magnétisation à saturation d'environ 1,6 tesla et un champ d'anisotropie magnétocristallin de 7,3 tesla, tandis que les aimants en ferrite de strontium ont une magnétisation à saturation d'environ 0,47 tesla seulement. Cette différence fondamentale dans l’interaction du moment magnétique atomique et du champ cristallin signifie que le NdFeB peut stocker environ dix fois plus d’énergie magnétique par unité de volume que la ferrite.

Les aimants NdFeB peuvent-ils être fabriqués sans éléments de terres rares lourds ?

Oui, sans terres rares lourdes Aimant NdFeBs sont disponibles dans le commerce et sont de plus en plus utilisés dans des applications où la température de fonctionnement maximale ne dépasse pas environ 80°C à 100°C. Ces aimants reposent sur une granulométrie extrêmement fine, généralement inférieure à 2 à 3 microns et une chimie des joints de grains optimisée pour obtenir une coercivité adéquate sans dysprosium ni terbium.

La composition du NdFeB inclut-elle du cobalt dans tous les aimants ?

Non. Le cobalt est un additif facultatif dans le Composition de l'aimant NdFeB . Il est principalement utilisé dans les qualités haute température pour augmenter la température de Curie et améliorer la résistance à la corrosion. Les aimants standard de qualité N destinés aux applications à température ambiante contiennent souvent peu ou pas de cobalt. La présence de cobalt est généralement indiquée dans la fiche technique du fabricant.

Le Composition de l'aimant NdFeB est un triomphe de l'ingénierie des matériaux, où le contrôle précis des éléments majeurs et des traces d'additifs au niveau atomique produit les aimants permanents les plus puissants jamais produits. De la phase fondamentale Nd₂Fe₁₄B qui fournit le squelette magnétique aux joints de grains enrichis en dysprosium qui maintiennent la coercivité à haute température, chaque constituant joue un rôle irremplaçable pour déterminer si l'aimant final alimentera un véhicule électrique, stabilisera une éolienne ou maintiendra simplement une porte d'armoire fermée.
