Que sont les aimants en néodyme ? Un guide complet des aimants permanents les plus puissants au monde

Aimants en néodyme sont un type d'aimant permanent de terres rares fabriqué à partir d'un alliage de néodyme, fer et bore (Nd₂Fe₁₄B) . Il s'agit du type d'aimant permanent le plus puissant disponible dans le commerce, capable de soulever des objets plus de 1 000 fois leur propre poids. Développés pour la première fois en 1982, les aimants en néodyme sont devenus des composants essentiels de la technologie moderne – des moteurs de véhicules électriques et éoliennes aux smartphones, écouteurs et appareils médicaux.

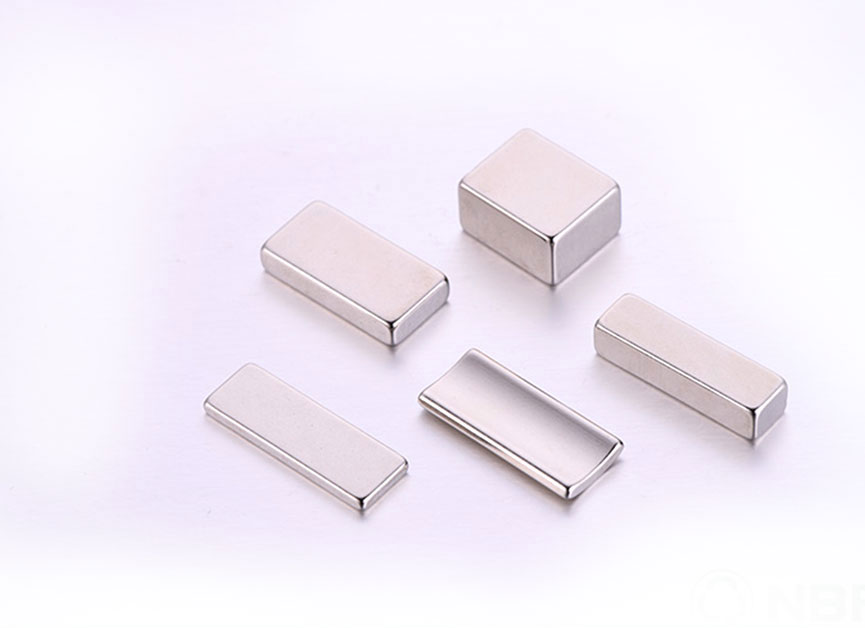

Cliquez pour visiter nos produits : Aimant NdFeB fritté

Comment sont fabriqués les aimants en néodyme ?

Les aimants en néodyme sont fabriqués selon un processus précis de métallurgie des poudres qui détermine leur force magnétique et leurs performances finales. Le processus de production comprend les étapes clés suivantes :

• Alliage : Le néodyme, le fer et le bore fondent ensemble à des températures élevées dans des proportions précises, généralement autour de 26 à 30 % en poids de néodyme.
• Fraisage : L'alliage est broyé en une poudre fine avec des particules de 3 à 5 micromètres pour maximiser l'alignement du domaine magnétique.
• Pressage et frittage : La poudre est compactée dans un champ magnétique pour aligner les particules, puis frittée (chauffée juste en dessous du point de fusion) pour lier la structure.
• Magnétisation : Le bloc fritté est exposé à un puissant champ magnétique externe – dépassant généralement 30 kOe – pour le magnétiser complètement.
• Revêtement : Étant donné que l'alliage de néodyme se corrode facilement, les aimants sont recouverts de nickel, de zinc, d'époxy ou d'or pour protéger la surface.

Propriétés magnétiques clés des aimants en néodyme

Les aimants en néodyme surpassent tous les autres types d’aimants permanents dans les paramètres de performances magnétiques les plus critiques. Les trois propriétés les plus importantes sont :

• Rémanence (Br) : La densité de flux magnétique résiduel après suppression du champ externe. Les aimants en néodyme atteignent jusqu'à 1,4 à 1,5 Tesla, ce qui dépasse de loin les aimants en ferrite à 0,2 à 0,4 Tesla.
• Coercivité (Hci) : Résistance à la démagnétisation. Les aimants en néodyme de haute qualité maintiennent une coercivité supérieure à 30 kOe, ce qui les rend très stables dans des environnements exigeants.
• Produit énergétique maximal (BHmax) : La mesure globale de l’énergie magnétique stockée par unité de volume. Les qualités standard de néodyme atteignent 35 à 52 MGOe, contre seulement 1 à 4 MGOe pour les aimants en céramique.

Explication des qualités des aimants en néodyme

Les aimants en néodyme sont classés par grades qui indiquent directement leur produit énergétique maximal et leur résistance à la température. Des nombres plus élevés signifient des aimants plus puissants ; les suffixes de lettres indiquent la tolérance à la chaleur.

Tableau 1 : qualités courantes d'aimants en néodyme avec valeurs de produits énergétiques, températures nominales et cas d'utilisation typiques.

Aimants en néodyme par rapport aux autres types d'aimants

Les aimants en néodyme sont considérablement plus puissants que les autres matériaux à aimants permanents courants, bien que chaque type présente des compromis en termes de coût, de résistance à la température et de comportement à la corrosion.

Tableau 2 : Comparaison des performances des aimants en néodyme par rapport à d’autres types d’aimants permanents.

À quoi servent les aimants en néodyme ?

Les aimants en néodyme alimentent une gamme remarquablement large de technologies modernes en raison de leur rapport résistance/taille inégalé. Les principaux domaines d'application comprennent :

Véhicules électriques et énergie propre

Les aimants en néodyme constituent le fondement de la transition mondiale vers les véhicules électriques. Un seul moteur de traction de véhicule électrique contient environ 1 à 2 kg d'aimants en néodyme , permettant des moteurs compacts et à haut rendement. Les éoliennes offshore utilisant des générateurs à entraînement direct nécessitent chacune jusqu'à 600 kg d'aimants aux terres rares , avec le néodyme comme composant principal.

Electronique grand public

Presque tous les appareils électroniques modernes reposent sur des aimants en néodyme. Les haut-parleurs des smartphones, les disques durs des ordinateurs portables, les écouteurs sans fil et les moteurs vibrants utilisent tous des aimants miniatures en néodyme. Un seul smartphone contient généralement 4 à 8 composants magnétiques individuels en néodyme à travers son haut-parleur, son microphone, son stabilisateur de caméra et son système de charge magnétique.

Équipement médical

Les appareils d'IRM utilisent des aimants supraconducteurs plutôt que du néodyme, mais les aimants en néodyme sont essentiels dans les outils chirurgicaux, les implants cochléaires, les prothèses magnétiques et les microdispositifs d'administration de médicaments. Leur biocompatibilité (une fois enduits) et leur contrôle précis sur le terrain les rendent idéaux pour les applications peu invasives.

Industriel et manufacturier

Dans le secteur manufacturier, les aimants en néodyme sont utilisés dans les séparateurs magnétiques qui éliminent les contaminants ferreux des lignes de transformation des aliments, les équipements de levage qui manipulent les plaques d'acier et les servomoteurs contrôlant les machines CNC de précision. Les élévateurs magnétiques utilisant des aimants en néodyme peuvent supporter des charges dépassant 2 000 kg avec un appareil pesant moins de 5 kg.

Limites et considérations de sécurité

Malgré leurs performances impressionnantes, les aimants en néodyme présentent des limites importantes qu'il faut comprendre avant utilisation :

• Sensibilité à la température : Les qualités standards perdent leur magnétisme de façon permanente au-dessus de 80°C. Même en dessous de ce seuil, les aimants en néodyme perdent environ 0,1% de leur magnétisme par °C d'augmentation de la température.
• Fragilité : L'alliage NdFeB fritté est mécaniquement fragile et peut se fissurer ou se briser sous l'impact ou lorsque deux aimants s'emboîtent. Cela les rend impropres aux applications impliquant des chocs mécaniques sans revêtement.
• Corrosion : Les aimants en néodyme nus se corrodent rapidement dans les environnements humides. Utilisez toujours des versions enduites pour toute application exposée ou extérieure.
• Risque de blessure : Les grands aimants en néodyme de qualité supérieure à N42 et d'un diamètre de 1 pouce peuvent s'emboîter avec suffisamment de force pour écraser les doigts. Ils doivent être manipulés avec une extrême prudence et tenus hors de portée des enfants.
• Interférence avec l'électronique : Les aimants puissants en néodyme peuvent endommager les cartes de crédit, les stimulateurs cardiaques, les disques durs et autres appareils magnétiquement sensibles s'ils sont placés à quelques centimètres.

Chaîne d’approvisionnement et considérations environnementales

Le néodyme est classé comme un minéral critique par les États-Unis, l’UE et plusieurs autres gouvernements en raison des risques importants de concentration de l’offre. Ces dernières années, plus de 85 % du traitement mondial du néodyme se produit en Chine, créant des vulnérabilités géopolitiques dans la chaîne d’approvisionnement pour les industries qui dépendent de ces aimants. L’exploitation minière des terres rares comporte également des défis environnementaux, notamment la gestion des sous-produits radioactifs et d’importantes perturbations des sols. Les programmes de recyclage du néodyme provenant des moteurs et des appareils électroniques en fin de vie se développent mais récupèrent actuellement moins de 1 % du contenu de terres rares disponible à l'échelle mondiale.

Foire aux questions sur les aimants en néodyme

Les aimants en néodyme sont-ils permanents ?

Oui. Les aimants en néodyme sont des aimants permanents, ce qui signifie qu'ils conservent indéfiniment leur magnétisme dans des conditions normales. Ils ne se démagnétiseront que s'ils sont exposés à des températures supérieures à leur limite nominale, placés dans un champ magnétique opposé puissant ou soumis à des dommages physiques tels que des fissures ou des éclats.

Quelle est la force d’un aimant en néodyme par rapport à un aimant de réfrigérateur ordinaire ?

Un aimant de réfrigérateur typique utilise un matériau de ferrite flexible avec un BHmax d'environ 1 MGOe . Un aimant néodyme N42 de même taille physique a un BHmax de 40 MGOe – ce qui le rend environ 40 fois plus puissant. Un disque magnétique N42 de 1 pouce de diamètre peut supporter plus de 25 lb (11 kg), tandis qu'un aimant de réfrigérateur de la même taille peut contenir quelques onces.

Les aimants en néodyme peuvent-ils perdre leur magnétisme avec le temps ?

Dans des conditions de température ambiante stables, un aimant en néodyme perd moins de 1% de sa force magnétique tous les 100 ans . Pour des raisons pratiques, ils sont considérés comme permanents. Les principales causes de la démagnétisation réelle sont l'exposition à la chaleur, les dommages physiques et la proximité de champs opposés puissants, et non le temps.

Que signifie le nombre « N » dans les qualités d'aimants en néodyme ?

Le « N » signifie néodyme et le chiffre qui le suit indique le produit énergétique maximal en mégagauss-oersteds (MGOe). Un Aimant N52 a un produit énergétique d'environ 52 MGOe, ce qui en fait la qualité la plus puissante disponible dans le commerce. Des nombres N plus élevés signifient des aimants plus puissants à température ambiante.

Les aimants en néodyme sont-ils sûrs à manipuler ?

Les petits aimants en néodyme sont généralement sans danger lorsqu’ils sont manipulés avec précaution. Cependant, les aimants d'un diamètre supérieur à environ 1 pouce (25 mm) peuvent s'emboîter avec suffisamment de force pour provoquer fractures osseuses ou blessures par pincement . Ils doivent toujours être tenus hors de portée des enfants de moins de 14 ans, des porteurs de stimulateurs cardiaques et de tout équipement magnétiquement sensible. Les aimants en néodyme de qualité industrielle doivent toujours être manipulés avec des gants de protection et des outils de séparation.

Quel revêtement convient le mieux aux aimants en néodyme ?

Le revêtement le plus courant et le plus rentable est nickel-cuivre-nickel (Ni-Cu-Ni) , offrant une bonne résistance à la corrosion pour les applications intérieures. Pour les environnements extérieurs, marins ou très humides, les revêtements époxy ou parylène offrent une protection supérieure. Des aimants en néodyme plaqués or sont disponibles pour des applications médicales décoratives ou biocompatibles, mais à un coût nettement plus élevé.

Conclusion

Aimants en néodyme sont les aimants permanents les plus puissants disponibles, combinant une densité d'énergie magnétique extraordinaire avec une taille compacte. Fabriqués à partir de néodyme, de fer et de bore, ils vont des minuscules disques grand public aux grands blocs industriels, tous partageant la même structure cristalline fondamentale Nd₂Fe₁₄B qui leur confère leurs propriétés exceptionnelles. Qu'il s'agisse d'alimenter un moteur électrique, de piloter le haut-parleur de vos écouteurs ou de maintenir un outil chirurgical en place, les aimants en néodyme sont au cœur de l'infrastructure technologique moderne. Comprendre leurs qualités, leurs limites et leurs pratiques de manipulation sûres garantit que vous pouvez les sélectionner et les utiliser efficacement pour n'importe quelle application.
