Aimants NdFeB frittés : comment équilibrer performances magnétiques et stabilité ? Impact des scénarios d'application

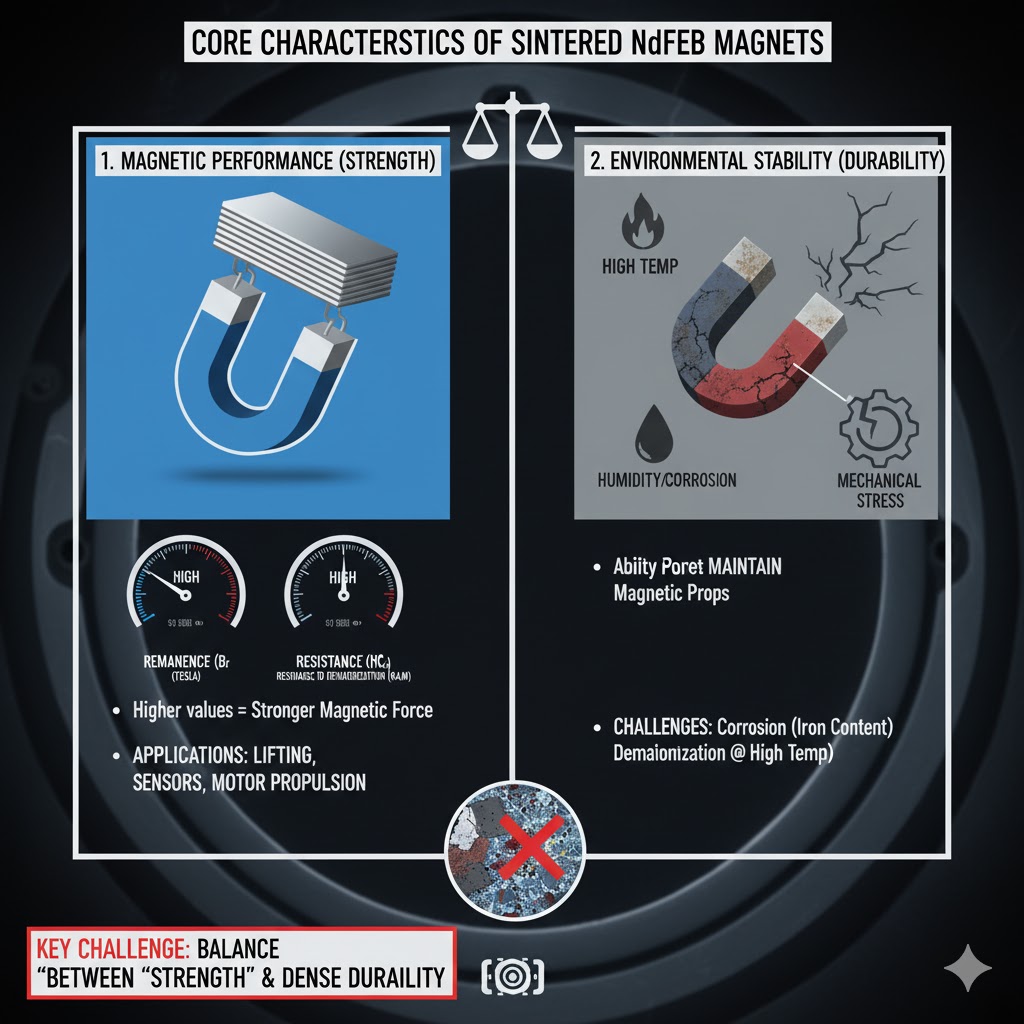

Quelles sont les principales caractéristiques des aimants NdFeB frittés ?

Les aimants frittés NdFeB (néodyme-fer-bore) font partie des aimants permanents les plus puissants disponibles, largement utilisés dans des industries comme l'électronique, l'automobile et les énergies renouvelables. Leurs « caractéristiques fondamentales » tournent autour de deux propriétés contradictoires mais essentielles : les performances magnétiques et la stabilité environnementale. Les performances magnétiques sont définies par des mesures telles que la rémanence (Br, la densité de flux magnétique maximale) et la coercivité (HcJ, la résistance à la démagnétisation) : des valeurs plus élevées signifient une force magnétique plus forte pour des tâches telles que le levage, l'activation de capteurs ou la propulsion motorisée. La stabilité, en revanche, fait référence à la capacité de l’aimant à conserver ces propriétés dans des conditions difficiles : températures élevées/basses, humidité, corrosion ou contraintes mécaniques. Les aimants NdFeB frittés traditionnels sont naturellement sujets à la corrosion (en raison de leur teneur en fer) et peuvent perdre leur magnétisme à des températures élevées, ce qui fait de l'équilibre entre « résistance » et « durabilité » un défi majeur pour les fabricants et les utilisateurs.

Comment équilibrer les performances magnétiques et la stabilité des aimants NdFeB frittés ?

L'équilibre entre ces deux propriétés nécessite une ingénierie intentionnelle des matériaux, des techniques de traitement et des traitements de protection, chacun ciblant des compromis spécifiques (par exemple, augmenter la coercivité sans réduire la rémanence). Vous trouverez ci-dessous quatre stratégies principales :

1. Optimisation de la composition des alliages

L'alliage de base NdFeB est modifié en ajoutant des « éléments dopants » pour améliorer la stabilité sans sacrifier la force magnétique. Par exemple :

• L'ajout de dysprosium (Dy) ou de terbium (Tb) augmente la coercivité, rendant l'aimant plus résistant à la démagnétisation à haute température (critique pour l'utilisation de moteurs automobiles ou industriels). Cependant, un excès de Dy/Tb peut réduire légèrement la rémanence. Les ingénieurs contrôlent donc soigneusement leur concentration (généralement 1 à 5 % en poids) pour trouver un équilibre.

• L'ajout de cobalt (Co) améliore à la fois la stabilité en température et la résistance mécanique, tandis que la teneur en néodyme (Nd) est ajustée pour maintenir une rémanence élevée. Pour les applications à basse température (par exemple, les dispositifs médicaux stockés au froid), de petites quantités de gallium (Ga) sont ajoutées pour éviter la fragilité sans affaiblir la force magnétique.

Cet « alliage de précision » garantit que l'aimant répond aux objectifs de performances (par exemple, Br ≥ 1,4 T) tout en résistant aux contraintes environnementales prévues (par exemple, des températures de fonctionnement jusqu'à 150 °C).

2. Contrôle du processus de frittage

Le processus de frittage (chauffage de la poudre de NdFeB compactée à haute température) a un impact direct sur les performances magnétiques et la stabilité structurelle. Les paramètres clés comprennent :

• Température de frittage : des températures plus élevées (1 050 à 1 100 °C) favorisent des structures de grains plus denses, qui renforcent la rémanence en réduisant les entrefers dans l'aimant. Cependant, un frittage excessif peut provoquer une croissance des grains, ce qui affaiblit la coercitivité. Les ingénieurs utilisent des rampes de température précises (par exemple 5 °C par minute) et des temps de maintien (2 à 4 heures) pour obtenir une densité optimale (≥ 7,5 g/cm³) sans compromettre la stabilité.

• Vitesse de refroidissement : un refroidissement rapide (trempe) préserve les structures à grains fins, qui améliorent la coercivité, mais peut introduire des contraintes internes qui réduisent la stabilité mécanique. Le refroidissement contrôlé (10 à 20 °C par minute) équilibre la taille des grains et la contrainte, garantissant que l'aimant est à la fois puissant magnétiquement et résistant à la fissuration.



3. Revêtements protecteurs pour la résistance à la corrosion

La teneur en fer du NdFeB fritté le rend vulnérable à la rouille dans les environnements humides ou corrosifs (par exemple, l'électronique marine ou les capteurs extérieurs) : la rouille dégrade non seulement la stabilité structurelle, mais perturbe également le flux magnétique. Les revêtements de protection résolvent ce problème sans affecter les performances magnétiques :

• Placage nickel-cuivre-nickel (Ni-Cu-Ni) : choix courant pour un usage général, il forme une barrière dense et résistante aux rayures contre l'humidité. Le revêtement mince (10 à 20 µm) a un impact minimal sur le flux magnétique (moins de 2 % de réduction du Br).

• Revêtement époxy ou PTFE : utilisés pour les environnements très corrosifs (par exemple, les équipements de traitement chimique), ces revêtements organiques sont plus épais (10 à 20 μm) mais légers. Ils sont associés à un prétraitement (par exemple, du phosphate de zinc) pour améliorer l'adhérence, garantissant ainsi une stabilité à long terme sans bloquer la force magnétique.

• Revêtement aluminium : Idéal pour les applications à haute température (jusqu'à 200°C), l'aluminium forme une couche d'oxyde auto-cicatrisante qui empêche la corrosion, même en cas de rayures. Il est souvent utilisé dans les composants sous capot automobile où la chaleur et l’humidité sont présentes.



4. Traitement thermique post-frittage

Le recuit post-frittage (chauffage de l'aimant à des températures plus basses après le frittage) affine la structure du domaine magnétique, optimisant à la fois les performances et la stabilité :

• Traitement de vieillissement : un chauffage à 450–500 °C pendant 1 à 2 heures précipite de fines phases secondaires (par exemple, des régions riches en Nd) qui fixent les domaines magnétiques, augmentant ainsi la coercivité sans réduire la rémanence. Ceci est essentiel pour les aimants utilisés dans les applications à fortes contraintes (par exemple, les éoliennes).

• Recuit de détente : le chauffage à basse température (200 à 300 °C) réduit les contraintes internes dues au frittage, améliorant ainsi la stabilité mécanique (par exemple, la résistance aux vibrations dans les moteurs de véhicules électriques) sans altérer les propriétés magnétiques.



Le scénario d’application influence-t-il directement la sélection de l’aimant NdFeB fritté ?

Oui : les scénarios d'application déterminent quelle propriété (performances magnétiques ou stabilité) est prioritaire, ainsi que les exigences spécifiques en matière de taille, de forme et de revêtement. Vous trouverez ci-dessous trois scénarios courants et la manière dont ils guident la sélection :

1. Scénarios à haute température (par exemple, moteurs automobiles, radiateurs industriels)

Dans les applications où les températures de fonctionnement dépassent 120 °C (par exemple, moteurs de traction de véhicules électriques ou capteurs montés sur le moteur), la stabilité (résistance à la température) est prioritaire sur la rémanence maximale. Les principaux critères de sélection comprennent :

• Qualités à coercivité élevée : aimants avec HcJ ≥ 1 500 kA/m (par exemple, qualités N48SH ou N52UH) pour résister à la démagnétisation à 150–200 °C.

• Alliage avec ajout de Dy/Tb : Assure une stabilité en température, même si la rémanence est légèrement inférieure (par exemple, Br = 1,35 T contre 1,45 T pour les qualités standards).

• Revêtements résistants à la chaleur : revêtements en aluminium ou époxy haute température pour empêcher l'oxydation à des températures élevées.

Par exemple, un moteur dans un véhicule hybride nécessite un aimant qui maintient 90 % de sa coercivité à 180 °C. C'est pourquoi une qualité N50UH dopé au Dy et plaquée Ni-Cu-Ni est choisie plutôt qu'une qualité N55 à rémanence plus élevée mais moins stable.

2. Scénarios à force magnétique élevée (par exemple, séparateurs magnétiques, haut-parleurs)

Dans les applications où la force magnétique maximale est critique (par exemple, séparer la limaille de fer des déchets industriels ou alimenter des haut-parleurs haute fidélité), les performances magnétiques (rémanence) sont prioritaires, avec une stabilité adaptée à l'environnement :

• Qualités de rémanence élevée : aimants avec Br ≥ 1,4 T (par exemple, qualités N52 ou N55) pour générer des champs magnétiques puissants.

• Ajout minimal de Dy/Tb : réduit légèrement la coercivité mais préserve la rémanence – acceptable si l'application fonctionne à température ambiante (20 à 40 °C).

• Protection de base contre la corrosion : placage Ni-Cu-Ni pour une utilisation en intérieur (par exemple, haut-parleurs) ou revêtement époxy pour une humidité douce (par exemple, séparateurs intérieurs).

Un séparateur magnétique dans une usine de recyclage, par exemple, utilise des aimants de qualité N55 pour maximiser la capture du fer, avec une fine couche de Ni-Cu-Ni pour résister à la poussière et à l'humidité occasionnelle. La stabilité de la température est ici moins critique, car l'usine fonctionne à 25°C.

3. Scénarios corrosifs/humides (par exemple, capteurs marins, dispositifs médicaux)

Dans les environnements à forte humidité, sel ou produits chimiques (par exemple, capteurs de navigation sous-marine ou équipements médicaux dans des salles stériles), la stabilité à la corrosion n'est pas négociable, les performances magnétiques étant ajustées pour correspondre :

• Revêtements hautement corrosifs : revêtements épais en époxy (10–20 μm) ou PTFE, souvent avec une sous-couche de zinc pour un usage marin.

• Résistance des alliages : alliages de cobalt ajoutés pour améliorer la stabilité mécanique dans des conditions humides, empêchant ainsi les fissures dues à l'absorption d'humidité.

• Qualités magnétiques modérées : Br équilibré (1,3 à 1,4 T) et HcJ (1 200 à 1 400 kA/m) pour garantir que les performances ne sont pas compromises par l'épaisseur du revêtement.

Un capteur de profondeur marin, par exemple, utilise un aimant de qualité N45SH recouvert d'époxy : le revêtement protège contre la corrosion par l'eau salée, tandis que la qualité SH assure la stabilité dans des températures d'eau allant de 0 à 60°C.

Cliquez pour visiter nos produits : aimants NdFeB frittés

Quelles erreurs sont courantes lorsqu’il s’agit d’équilibrer performances et stabilité ?

Même avec des stratégies claires, deux erreurs courantes peuvent compromettre l’équilibre des aimants NdFeB frittés :

1. Sur-optimisation d’une propriété aux dépens de l’autre

Certains utilisateurs privilégient une rémanence maximale (par exemple, en choisissant la qualité N55) pour les applications à haute température, pour ensuite constater que l'aimant se démagnétise rapidement. À l’inverse, un ajout excessif de Dy pour augmenter la coercivité peut rendre l’aimant trop fragile pour les utilisations sujettes aux vibrations (par exemple, les outils électriques). La solution consiste à définir d'abord des « limites critiques » : par exemple, « doit résister à 120°C et 500 heures d'humidité » avant de sélectionner un grade.

2. Ignorer l’interaction revêtement-magnétique

Les revêtements épais (par exemple, époxy > 20 μm) peuvent bloquer le flux magnétique, réduisant ainsi la rémanence effective de 5 à 10 %. Les utilisateurs sélectionnent parfois des revêtements épais pour la protection contre la corrosion sans ajuster la qualité de l'aimant. Par exemple, ils utilisent une qualité N42 avec un revêtement épais alors qu'une qualité N45 avec un revêtement plus fin offrirait de meilleures performances nettes. Les ingénieurs calculent le « flux magnétique effectif » (en tenant compte de l’épaisseur du revêtement) pour éviter cela.

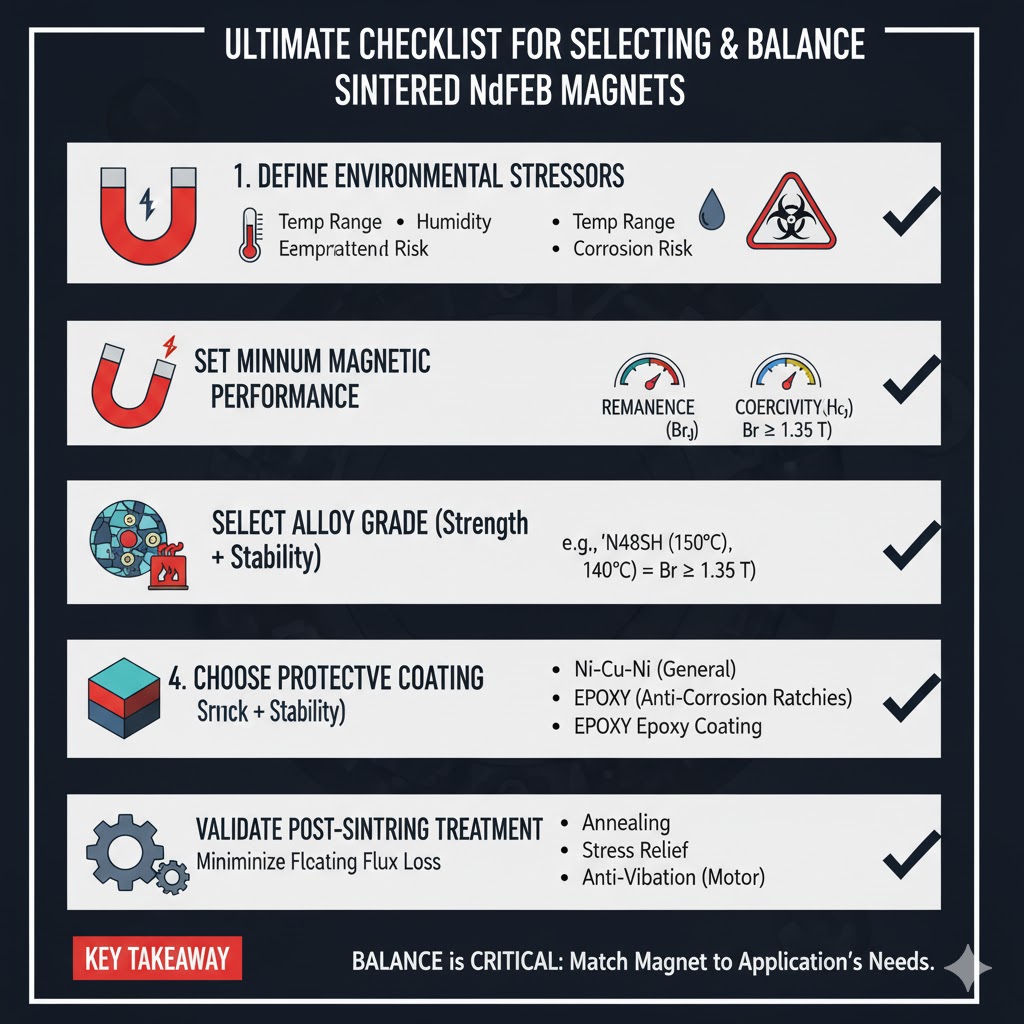

Quelle est la liste de contrôle finale pour l’équilibrage et la sélection des aimants NdFeB frittés ?

Pour garantir que l'aimant équilibre les performances et la stabilité pour l'utilisation prévue, suivez cette liste de contrôle en cinq étapes :

1. Définir les contraintes environnementales critiques de l’application (plage de température, humidité, risque de corrosion).

2. Fixer des objectifs minimaux pour les performances magnétiques (rémanence, coercivité) en fonction des besoins fonctionnels (par exemple, « doit soulever 50 kg » = Br ≥ 1,35 T).

3. Sélectionnez une nuance d'alliage qui répond à la fois aux objectifs de stabilité et de performance (par exemple, N48SH pour une utilisation à 150°C avec Br ≥ 1,4 T).

4. Choisissez un revêtement protecteur compatible avec l'environnement et avec une perte de flux minimale (ex. Ni-Cu-Ni pour un usage général, époxy pour la corrosion).

5. Vérifiez que les traitements post-frittage (recuit, soulagement des contraintes) correspondent aux besoins mécaniques (par exemple, résistance aux vibrations pour les moteurs).

En ancré la sélection dans les exigences uniques de l'application, les utilisateurs évitent la suringénierie ou les aimants sous-performants, garantissant ainsi que le NdFeB fritté offre à la fois la résistance et la durabilité requises.
