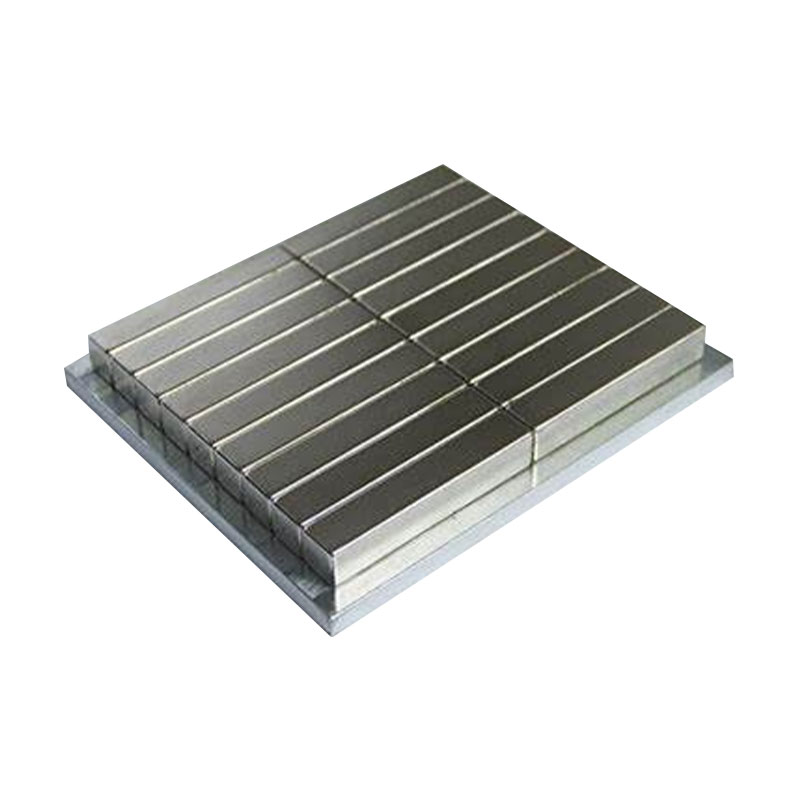

Aimant de composants Halbach est une catégorie d'assemblages magnétiques hautes performances conçus et fabriqués sur la base du principe du réseau Halbach. Ces produits atteignent une concentration directionnelle du flux magnétique en disposant avec précision les directions de magnétisation des aimants permanents, améliorant ainsi le champ magnétique d'un côté tout en le réduisant efficacement du côté opposé. Les composants Halbach Magnet sont largement utilisés dans les systèmes moteurs, les équipements d'automatisation, les dispositifs de lévitation magnétique et d'entraînement linéaire, ainsi que les équipements de détection et de mesure de haute précision. Ils contribuent à améliorer l’utilisation du champ magnétique, à réduire les pertes d’énergie et à optimiser la conception structurelle.

À Technologie Cie., Ltd d'aimant de Ningbo Jinlun. , Les aimants de composants Halbach sont généralement produits à partir de NdFeB fritté haute performance ou d'autres matériaux magnétiques personnalisés. Grâce à des processus précis de contrôle de la magnétisation et d'assemblage, la distribution du champ magnétique reste stable et cohérente, répondant aux exigences industrielles en matière de fiabilité et de répétabilité. Les aimants Halbach Components sont devenus un composant essentiel dans la conception de systèmes magnétiques haut de gamme.

Applications principales et fonctionnalités fonctionnelles

D'un point de vue fonctionnel, l'objectif principal de Aimant de composants Halbach est de améliorer le champ magnétique efficace tout en minimisant le flux gaspillé . Par rapport aux aimants unidirectionnels conventionnels ou aux réseaux magnétiques ordinaires, ses principales caractéristiques fonctionnelles comprennent :

• Formation d'un champ magnétique de haute densité, uniforme et prévisible du côté travail

• Réduction significative du flux de fuite du côté non fonctionnel, minimisant les interférences magnétiques avec les composants environnants

• Efficacité énergétique magnétique accrue, prenant en charge des conceptions de systèmes légers et compacts

• Capacité de conception modulaire, facilitant l'intégration dans des équipements complexes

Ces caractéristiques rendent l'aimant Halbach Components particulièrement adapté aux systèmes qui nécessitent un contrôle magnétique spatial, efficace et directionnel précis.

Principe de fonctionnement (principe du tableau Halbach)

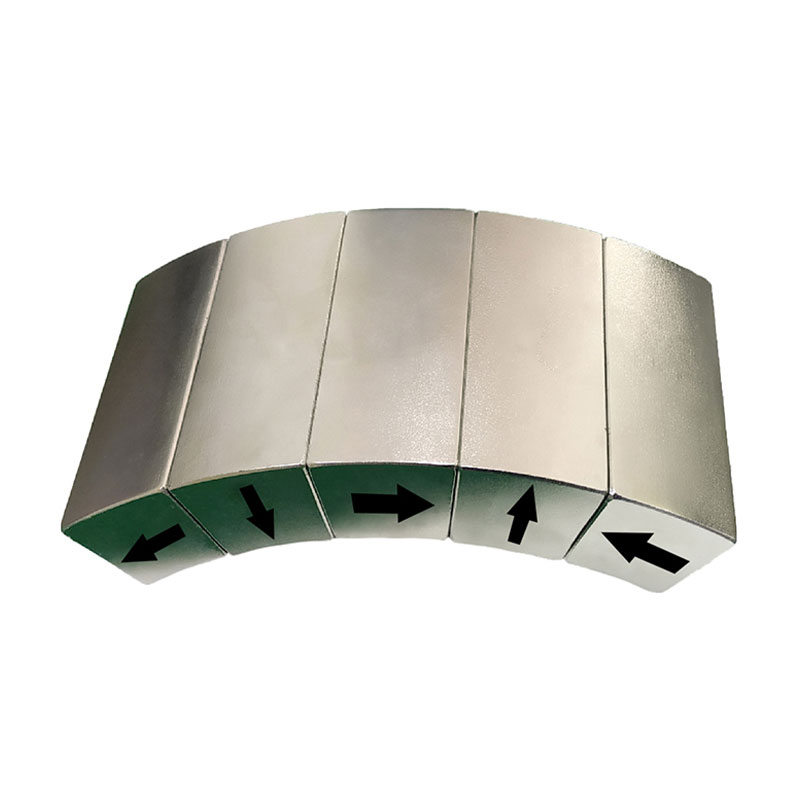

La conception de Aimant de composants Halbach est basée sur le Principe du réseau de Halbach . En faisant tourner séquentiellement la direction de magnétisation de plusieurs aimants permanents, le champ magnétique est amélioré d'un côté du réseau et annulé de l'autre.

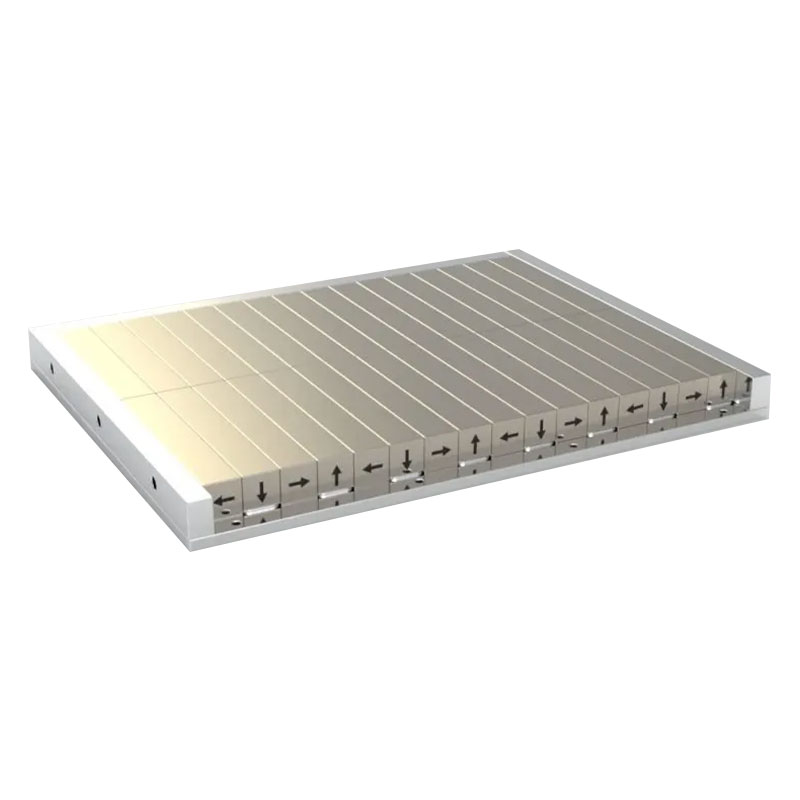

Par exemple, dans un tableau de Halbach linéaire :

• Les aimants adjacents sont orientés à 90° ou à d'autres angles spécifiés

• Le flux magnétique forme un champ continu et amélioré du côté actif

• Le flux magnétique arrière est affaibli, réduisant ainsi les fuites de champ

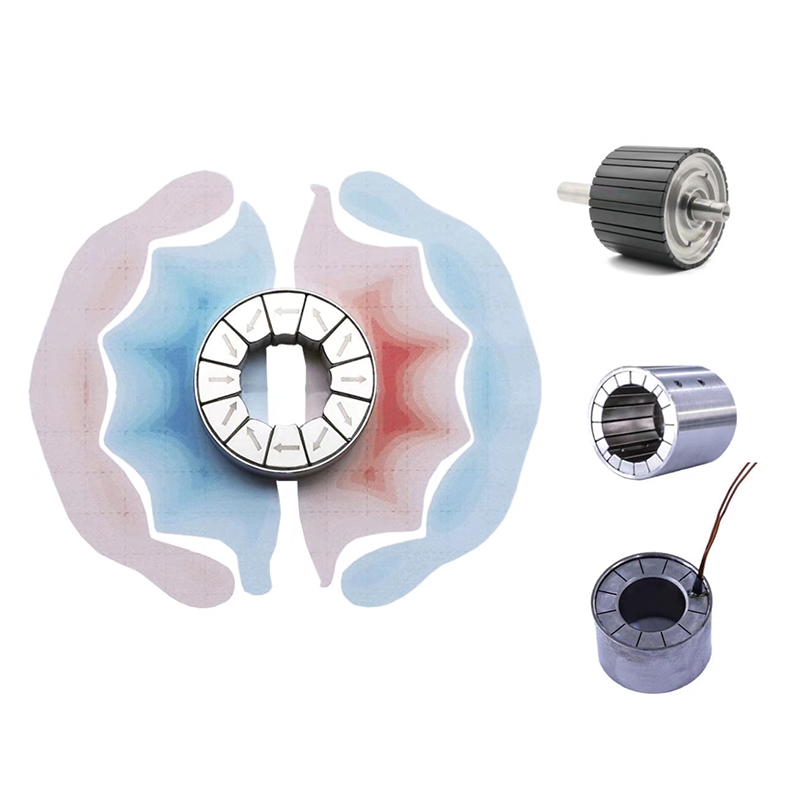

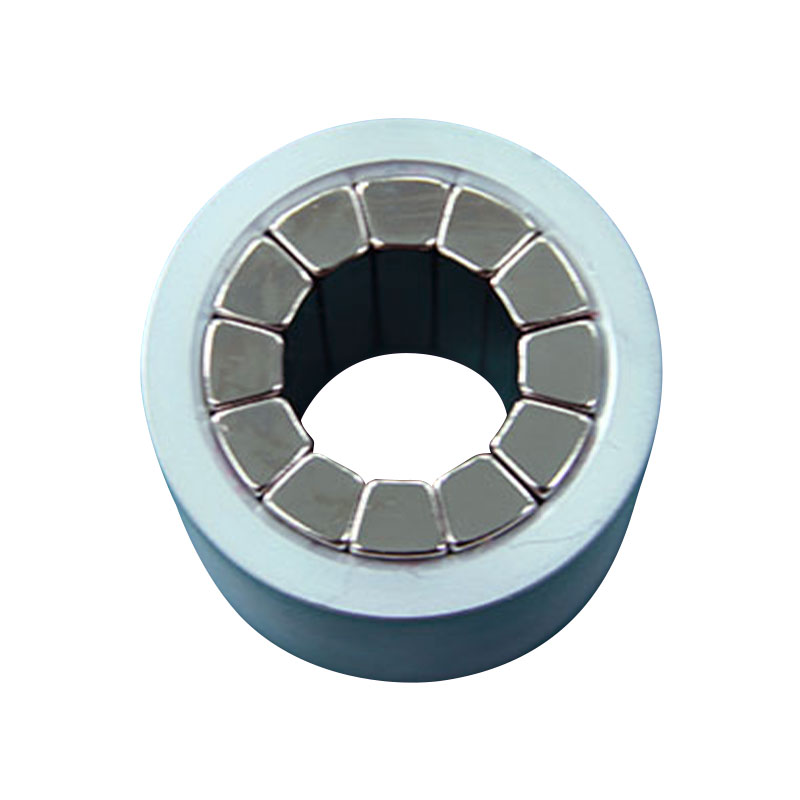

Dans les systèmes rotatifs tels que les moteurs, un aimant Halbach Components en forme d'anneau peut générer un champ radial plus uniforme dans l'entrefer, améliorant ainsi l'efficacité de la conversion électromagnétique. Cette méthode de contrôle du champ magnétique repose sur la disposition magnétique elle-même plutôt que sur un blindage ferromagnétique supplémentaire, ce qui permet d'obtenir une conception structurelle plus efficace.

Types d'équipements typiques et exemples d'applications

1. Moteurs linéaires et systèmes d'entraînement linéaires

Les aimants Halbach Components sont souvent utilisés dans les pistes de déplacement ou de stator des moteurs linéaires. Leur champ magnétique concentré améliore la densité de poussée tout en réduisant les interférences avec les rails de guidage et les composants de commande.
Exemple d'application : Équipements de prélèvement et de placement à grande vitesse, plates-formes de positionnement de précision dans les lignes de production automatisées.

2. Moteurs synchrones à aimant permanent (PMSM)

Dans la conception de moteurs à haut rendement, les aimants Halbach Components sont utilisés dans les structures de rotor pour augmenter la densité de flux de l'entrefer et réduire l'ondulation du couple.
Exemple d'application : Moteurs d'entraînement de véhicules électriques, moteurs industriels à grande vitesse.

3. Systèmes de lévitation magnétique et de transmission sans contact

L'aimant Halbach Components fournit une force magnétique stable et directionnelle dans les systèmes de lévitation magnétique.
Exemple d'application : Systèmes de convoyeurs à sustentation magnétique, structures portantes sans contact.

4. Équipement de mesure et de détection du champ magnétique

En raison de la distribution prévisible du champ magnétique, les aimants Halbach Components sont couramment utilisés pour calibrer les environnements magnétiques.
Exemple d'application : Encodeurs magnétiques, plateformes de test de capteurs magnétiques.

Comparaison avec les solutions magnétiques conventionnelles

Cette comparaison souligne que les composants Halbach Magnet sont plus adaptés aux applications nécessitant un contrôle magnétique et des performances précis.

Considérations sur les matériaux et la fabrication

Les aimants Halbach Components sont généralement fabriqués à partir de matériaux permanents à haute rémanence et à haute coercivité pour garantir une distribution stable du champ magnétique. À Technologie Cie., Ltd d'aimant de Ningbo Jinlun. , le processus de production met l'accent sur :

• Précision et cohérence de la direction de magnétisation

• Tolérances d'assemblage serrées

• Traitement et protection de surface (par exemple, nickelage, revêtement époxy)

• Contrôle et traçabilité des performances magnétiques

Une attention particulière portée à ces aspects affecte directement la fiabilité des performances à long terme de Halbach Components Magnet.

Directives d'entretien et d'utilisation

Bien que les composants magnétiques Halbach soient des composants magnétiques passifs, une manipulation et un entretien appropriés contribuent à prolonger la durée de vie :

• Évitez les chocs mécaniques importants ou un démontage inapproprié

• Empêcher l'exposition à des températures dépassant la limite nominale de l'aimant

• Évaluer le risque de démagnétisation dans des champs magnétiques externes puissants

• Inspectez régulièrement les structures de montage pour éviter le déplacement de l'aimant dû aux vibrations

Les procédures d'installation et de maintenance standardisées garantissent la stabilité à long terme des performances magnétiques dans les systèmes industriels.

Foire aux questions (FAQ)

Q1 : Les aimants Halbach Components conviennent-ils à toutes les applications magnétiques ?
R : Ils conviennent mieux aux systèmes nécessitant une directivité et une efficacité du champ magnétique, plutôt qu'à toutes les applications générales.

Q2 : L'aimant des composants Halbach peut-il être personnalisé en termes de forme et de distribution du champ magnétique ?
R : Oui. En ajustant les dimensions, la disposition et les angles de magnétisation des aimants, il est possible de réaliser des conceptions de champ magnétique personnalisées.

Q3 : Par rapport à un seul aimant haute performance, quels sont les avantages ?
R : L’avantage réside dans le contrôle de la distribution du champ magnétique et dans l’efficacité globale du système, et pas seulement dans la force magnétique localisée.

En tant que solution efficace de contrôle du champ magnétique, Halbach Components Magnet jouent un rôle de plus en plus important dans les équipements industriels modernes. Tirant parti d'une compréhension approfondie des baies Halbach et d'une expertise de fabrication mature, Technologie Cie., Ltd d'aimant de Ningbo Jinlun. fournit des solutions stables et contrôlables pour cette catégorie, permettant à Halbach Components Magnet de servir efficacement les systèmes moteurs, les équipements d'automatisation et les appareils de précision.
