Type d'aimant le plus puissant : le guide complet des aimants NdFeB frittés

Lorsque les ingénieurs, les fabricants et les scientifiques ont besoin de la force magnétique la plus forte dans un encombrement le plus réduit possible, un matériau s'élève systématiquement au-dessus de tous les autres : le Aimant NdFeB fritté . Abréviation de Neodymium Iron Boron, ce remarquable aimant de terres rares a transformé les industries des véhicules électriques aux appareils médicaux depuis son invention au début des années 1980. Comprendre pourquoi Aimants en néodyme fritté détenir cette couronne – et savoir comment choisir la qualité adaptée à votre application – est une connaissance essentielle pour tout professionnel moderne de l’ingénierie ou de l’approvisionnement.

Cliquez pour visiter nos produits : Aimant NdFeB fritté

Qu'est-ce qui fait d'un aimant « le plus puissant » ?

La force magnétique n’est pas une mesure unique : c’est une combinaison de plusieurs propriétés clés qui déterminent ensemble l’utilité d’un aimant dans des applications réelles. Pour comprendre pourquoi Aimants permanents NdFeB frittés dominer le marché, il est utile de comprendre d’abord les mesures utilisées pour évaluer tous les aimants.

Indicateurs clés de performances magnétiques

• Rémanence (Br) : La densité de flux magnétique restant après la suppression du champ magnétisant. Un Br plus élevé signifie un aimant plus fort au repos.
• Coercivité (Hcj) : La résistance de l'aimant à la démagnétisation. Une coercivité plus élevée signifie que l'aimant conserve sa force sous la chaleur ou dans des champs opposés.
• Produit énergétique maximal (BHmax) : Exprimé en MGOe (Mega Gauss Oersteds) ou kJ/m³, il s'agit du chiffre le plus cité pour la force globale de l'aimant. Aimant NdFeB frittés atteindre des valeurs BHmax de 26 à 54 MGOe, dépassant de loin tous les autres types d'aimants commerciaux.
• Plage de température de fonctionnement : La température maximale à laquelle un aimant conserve ses propriétés sans perte irréversible.

NdFeB fritté par rapport aux autres types d'aimants : une comparaison complète

Tous les aimants ne sont pas égaux. Le tableau ci-dessous compare les matériaux à aimants permanents les plus courants sur le marché, illustrant pourquoi Aimants frittés en néodyme, fer et bore sont largement reconnus comme le type le plus puissant disponible.

Les données sont sans ambiguïté : Aimants permanents NdFeB frittés offrent des densités d'énergie jusqu'à 10 fois supérieures à celles des aimants en ferrite et dépassent largement le SmCo pour un coût de matériau inférieur, ce qui en fait le choix par défaut pour les applications hautes performances dans le monde entier.

Comment sont fabriqués les aimants NdFeB frittés

Le terme « fritté » fait référence au procédé de fabrication qui confère à ces aimants leur densité et leur résistance exceptionnelles. Comprendre la méthode de production permet d'expliquer à la fois les capacités et les limites de Aimants en néodyme fritté .

Le processus de frittage étape par étape

1. Préparation des matières premières : Le néodyme, le fer et le bore de haute pureté sont alliés avec des additifs facultatifs tels que le dysprosium (Dy) ou le terbium (Tb) pour améliorer la coercivité à haute température.
2. Coulée de bandes et décrépitation de l'hydrogène : L’alliage est coulé en fines bandes puis exposé à l’hydrogène gazeux, le provoquant à se briser en fine poudre aux joints de grains.
3. Fraisage au jet : La poudre est ensuite réduite à une taille de particules de 3 à 5 microns par broyage à jet haute pression dans une atmosphère inerte pour éviter l'oxydation.
4. Alignement magnétique et pressage : La poudre fine est pressée dans un champ magnétique puissant, alignant les grains cristallins dans une seule direction pour maximiser l'anisotropie et donc la force magnétique.
5. Frittage et traitement thermique : Les compacts sont frittés à environ 1 000-1 100°C dans un four sous vide, fusionnant les grains et atteignant une densité quasi théorique. Les traitements thermiques de vieillissement ultérieurs optimisent la microstructure.
6. Usinage et revêtement de surface : Parce que Aimant NdFeB frittés sont fragiles et sujets à la corrosion, ils sont usinés avec précision aux dimensions finales puis recouverts (Nickel, Zinc, Époxy ou autres finitions).
7. Magnétisation : Les pièces finies sont magnétisées dans un puissant champ magnétique pulsé dans la direction requise.

Aimant NdFeB fritté Grades Explained

Aimant NdFeB frittés sont classés par qualité, ce qui indique leur produit énergétique maximal et leur performance thermique. La convention de dénomination suit un format standard : un nombre représentant BHmax, suivi de suffixes de lettres indiquant la coercivité et la température nominale.

Tableau de référence de qualité standard

Les suffixes de lettres - M (moyen), H (élevé), SH (super élevé), UH (ultra élevé), EH (extrême élevé) — désignent une coercitivité et une température de fonctionnement maximale de plus en plus élevées, généralement obtenues en incorporant des éléments de terres rares plus lourds comme le dysprosium. Choisir le bon Aimant NdFeB fritté La qualité nécessite d'équilibrer les performances magnétiques avec la stabilité thermique et le coût.

Principales applications des aimants NdFeB frittés

Aimants frittés en néodyme, fer et bore sont intégrés dans pratiquement tous les secteurs de l’économie moderne. Leur rapport puissance/taille inégalé permet des technologies qui seraient impossibles avec des types d'aimants plus faibles.

Véhicules électriques (VE) et voitures hybrides

Les moteurs de traction de la plupart des véhicules électriques à batterie dépendent Aimants NdFeB frittés de haute qualité , généralement dans la gamme de qualité SH ou UH. Un seul moteur EV peut contenir 1 à 3 kg d’aimants en néodyme fritté. La densité de couple élevée qu’ils fournissent est fondamentale pour une conception de moteur compacte et efficace. À mesure que l’adoption mondiale des véhicules électriques s’accélère, la demande de Aimants permanents NdFeB frittés devrait connaître une croissance spectaculaire au cours des années 2030.

Générateurs d'énergie éolienne

Les éoliennes à entraînement direct, qui éliminent la boîte de vitesses pour une fiabilité et une efficacité améliorées, utilisent de grandes quantités de Aimant NdFeB frittés dans leurs générateurs à aimants permanents. Les installations éoliennes offshore, en particulier, privilégient les générateurs à aimants permanents utilisant Aimants en néodyme fritté car ils réduisent les besoins de maintenance dans les environnements marins difficiles d’accès.

Dispositifs médicaux et systèmes IRM

Les appareils d'imagerie par résonance magnétique (IRM), les appareils auditifs, les systèmes d'administration de médicaments et les composants robotiques chirurgicaux exploitent tous l'intensité de champ supérieure de Aimant NdFeB frittés . Dans les appareils auditifs et les implants cochléaires, miniaturisés Aimants en néodyme fritté offrent des performances fiables dans un format extrêmement compact.

Electronique grand public

Les disques durs (HDD), les moteurs de vibration des smartphones, les haut-parleurs, les écouteurs et les mécanismes de mise au point automatique de l'appareil photo contiennent tous Aimant NdFeB frittés . La demande en faveur d'appareils plus fins et plus légers rend la densité énergétique élevée de Aimants frittés en néodyme, fer et bore indispensable dans ce secteur.

Automatisation industrielle et robotique

Les servomoteurs, les actionneurs linéaires, les accouplements magnétiques et les systèmes de levage dans les usines et les entrepôts dépendent des performances prévisibles et puissantes de Aimants permanents NdFeB frittés . À mesure que l'industrie 4.0 et l'automatisation robotique se développent à l'échelle mondiale, le rôle de ces aimants dans le contrôle de mouvement de précision augmente également.

Revêtements de surface pour aimants NdFeB frittés

L'une des principales limites de Aimant NdFeB frittés est leur sensibilité à la corrosion. La phase limite des grains riche en néodyme s'oxyde rapidement dans les environnements humides ou salins. Les revêtements protecteurs sont donc essentiels pour la plupart des applications.

NdFeB fritté ou NdFeB lié : lequel devriez-vous choisir ?

Les deux Aimant NdFeB frittés et les aimants NdFeB liés utilisent le même matériau de noyau, mais ils diffèrent considérablement en termes de fabrication, de performances et d'adéquation aux différentes applications.

• Force magnétique : Aimant NdFeB frittés sont 3 à 5 fois plus puissants que les aimants NdFeB liés de même taille. Le frittage atteint une densité théorique presque totale, tandis que le collage introduit un liant qui dilue les performances magnétiques.
• Complexité de la forme : Le NdFeB lié peut être moulé dans des géométries complexes (anneaux fins, motifs multipolaires) difficiles, voire impossibles à réaliser par frittage et usinage.
• Tolérance dimensionnelle : Les aimants liés offrent des tolérances telles que moulées plus strictes ; Aimants en néodyme fritté nécessitent un usinage post-frittage pour atteindre la précision.
• Résistance à la corrosion : Le NdFeB lié est légèrement plus résistant en raison du liant polymère encapsulant la poudre magnétique, mais aucun des deux types n'est intrinsèquement résistant à la corrosion.
• Idéal pour les hautes performances : Chaque fois que la force magnétique maximale est la priorité, Aimants permanents NdFeB frittés sont le choix évident.

Considérations relatives à la manipulation, au stockage et à la sécurité

Aimant NdFeB frittés , en particulier les qualités plus grosses, nécessitent une manipulation prudente. Leur force d’attraction extrême peut présenter de sérieux risques si elle est mal gérée.

• Risque de pincement : Deux grands Aimants en néodyme fritté s'assembler peut fracturer les os ou coincer la peau. Utilisez toujours des planches de séparation et des gants de protection.
• Fragilité : Malgré leur ténacité magnétique, Aimant NdFeB frittés sont mécaniquement fragiles et s'écailleront ou se briseront s'ils entrent en collision à grande vitesse.
• Interférence avec le stimulateur cardiaque : Reste fort Aimants frittés en néodyme, fer et bore loin des personnes portant un stimulateur cardiaque ou d'autres dispositifs médicaux implantés.
• Équipement électronique : Stockage et transport Aimant NdFeB frittés loin des cartes de crédit, des disques durs et des instruments électroniques sensibles.
• Température : Ne pas exposer Aimant NdFeB frittés à des températures supérieures à leur maximum nominal. Un dépassement de la température de Curie provoque une démagnétisation irréversible.

Marché mondial et chaîne d’approvisionnement pour les aimants NdFeB frittés

La Chine domine actuellement la production mondiale de Aimants permanents NdFeB frittés , représentant plus de 85 % de la production mondiale, en raison de ses vastes réserves minérales de terres rares et de ses infrastructures de transformation établies. Cette concentration de l’offre a suscité des préoccupations stratégiques au sein des gouvernements occidentaux, conduisant à des investissements dans des chaînes d’approvisionnement alternatives en terres rares en Australie, aux États-Unis et en Europe.

Les principaux moteurs du marché comprennent :

• Adoption des véhicules électriques : Chaque véhicule électrique consomme beaucoup plus Aimant NdFeB fritté matériel que les véhicules conventionnels.
• Expansion des énergies renouvelables : Les installations d’éoliennes dans le monde constituent un marché final en croissance.
• Croissance de l’électronique grand public : Les tendances à la miniaturisation continuent d’exiger des matériaux magnétiques à haut rendement.
• Contraintes d’approvisionnement en dysprosium : Qualités haute température de Aimant NdFeB frittés nécessitent du dysprosium, un élément de terre rare beaucoup plus rare, ce qui crée une volatilité des prix et de l'offre pour les qualités premium.

Foire aux questions sur les aimants NdFeB frittés

Q1 : Les aimants NdFeB frittés sont-ils les aimants les plus puissants au monde ?

Parmi les aimants permanents disponibles dans le commerce, oui. Aimant NdFeB frittés obtenez le produit énergétique le plus élevé (BHmax) de tous les matériaux à aimants permanents connus, le N52 de qualité supérieure atteignant plus de 52 MGOe. Les électroaimants et les aimants supraconducteurs utilisés dans la recherche peuvent générer des champs beaucoup plus puissants, mais ils ne sont pas permanents et nécessitent une alimentation continue.

Q2 : Quelle est la température de fonctionnement maximale des aimants NdFeB frittés ?

Cela dépend fortement de la note. Qualité N standard Aimant NdFeB frittés sont évalués à 80°C. Avec l'ajout de dysprosium ou de terbium, les qualités telles que UH et EH sont classées respectivement à 180°C et 200°C. La température de Curie – le point de démagnétisation complète – est d'environ 310 à 340°C pour la plupart Aimants frittés en néodyme, fer et bore .

Q3 : Les aimants NdFeB frittés perdent-ils leur magnétisme avec le temps ?

Dans des conditions normales de fonctionnement dans leur plage de température nominale, Aimants permanents NdFeB frittés perdent moins de 1% de leur flux en 100 ans. La démagnétisation est principalement causée par la chaleur, des champs magnétiques opposés dépassant le seuil de coercivité ou un choc mécanique, et non seulement par le temps.

Q4 : Les aimants NdFeB frittés peuvent-ils être coupés ou percés ?

Aimant NdFeB frittés peuvent être usinés à l'aide d'outils à pointe de diamant et de meules, mais ils sont cassants et nécessitent une coupe lente et prudente avec un liquide de refroidissement. Les outils de perçage ou de coupe standard endommageront à la fois l'outil et l'aimant. Il est fortement recommandé de préciser les dimensions finales au fabricant plutôt que de tenter un usinage sur le terrain. L’usinage génère également une fine poudre de néodyme, inflammable et nécessitant des précautions appropriées.

Q5 : Quelles formes sont disponibles pour les aimants NdFeB frittés ?

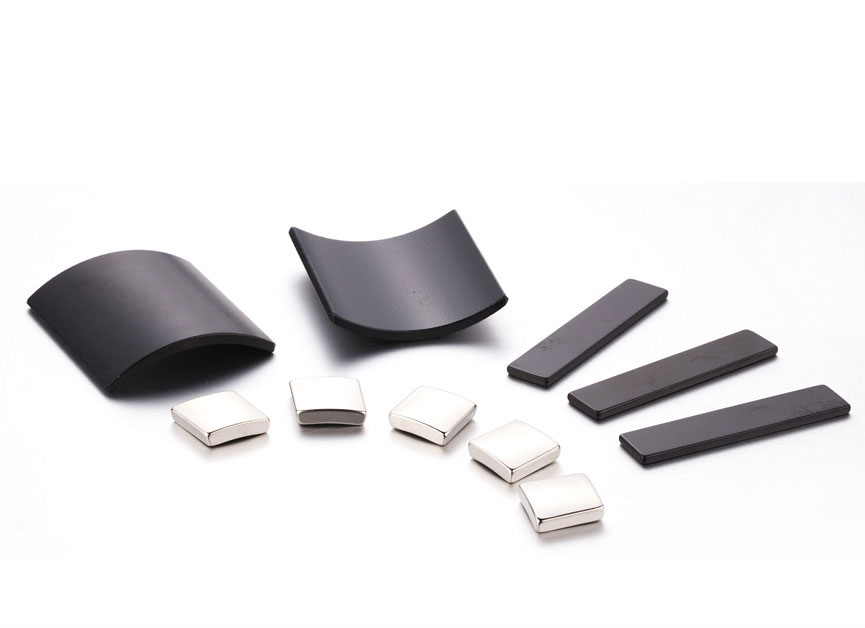

Aimant NdFeB frittés peuvent être fabriqués dans une grande variété de formes standard, notamment des blocs/rectangles, des disques, des anneaux, des arcs/segments et des cylindres. Des formes personnalisées sont possibles grâce à un usinage de précision. Les segments d'arc sont largement utilisés dans les rotors de moteurs, tandis que les géométries de disques et de blocs sont plus courantes pour les applications de maintien, de capteurs et à usage général.

Q6 : Comment puis-je sélectionner la bonne qualité d’aimant NdFeB fritté ?

Sélection de grade pour Aimants permanents NdFeB frittés implique trois facteurs principaux : (1) l'intensité du champ magnétique ou la force de traction requise pour votre application, (2) la température de fonctionnement maximale que l'aimant rencontrera en service, et (3) votre budget, car les qualités plus performantes et celles contenant du dysprosium commandent un prix plus élevé. Pour les applications à basse température nécessitant une résistance maximale, le N52 est le premier choix. Pour les applications automobiles ou industrielles impliquant de la chaleur, les qualités SH, UH ou EH sont plus appropriées.

Q7 : Les aimants NdFeB frittés sont-ils conformes à la directive RoHS ?

L'alliage de base de Aimant NdFeB frittés (Nd, Fe, B et additifs courants) ne contient pas intrinsèquement de substances restreintes par RoHS. Cependant, certains processus de revêtement de surface peuvent impliquer des substances restreintes. Le placage au nickel, par exemple, peut être conforme à la directive RoHS s'il est soumis à des contrôles de processus appropriés. Confirmez toujours la documentation de conformité RoHS auprès de votre fournisseur spécifique lors de l'approvisionnement Aimants en néodyme fritté pour l'électronique grand public ou les produits du marché européen.

Conclusion : pourquoi les aimants NdFeB frittés restent la norme de l'industrie

Des décennies après leur introduction commerciale, Aimant NdFeB frittés restent la référence incontestée en matière de performances des aimants permanents. Aucun autre matériau commercialement viable n'arrive à égaler sa combinaison de densité énergétique, de coercivité et de coût relativement abordable. Des moteurs qui animent les flottes mondiales de véhicules électriques aux actionneurs miniatures intégrés aux dispositifs médicaux, Aimants frittés en néodyme, fer et bore alimenter tranquillement le monde moderne.

Choisir la qualité appropriée, qu'il s'agisse de la série N standard pour les applications à température ambiante ou des qualités UH et EH à coercivité élevée pour les environnements thermiques exigeants, est la décision clé pour les ingénieurs et les équipes d'approvisionnement. Avec la bonne qualité, le bon revêtement et les bonnes spécifications dimensionnelles, Aimants permanents NdFeB frittés offrent des décennies de performances fiables et sans entretien.

Alors que le monde accélère sa transition vers une énergie propre et des transports électrifiés, l’importance de Aimant NdFeB frittés dans la chaîne d’approvisionnement mondiale ne fera que croître. Comprendre cette technologie aujourd'hui est une préparation essentielle aux défis d'ingénierie et d'approvisionnement de demain.
