Qu'est-ce qui bloque les champs magnétiques ? Un guide complet sur le blindage magnétique

Les matériaux ferromagnétiques, tels que le mu-métal, le fer doux et l'acier électrique, sont les matériaux les plus efficaces pour bloquer les champs magnétiques. Ces matériaux fonctionnent en redirigeant le flux magnétique à travers eux-mêmes plutôt que de lui permettre de passer dans une zone protégée. Cet article explique exactement comment fonctionne le blindage magnétique, quels matériaux fonctionnent le mieux, quand différentes approches sont nécessaires, et répond aux questions les plus courantes sur le blocage des champs magnétiques.

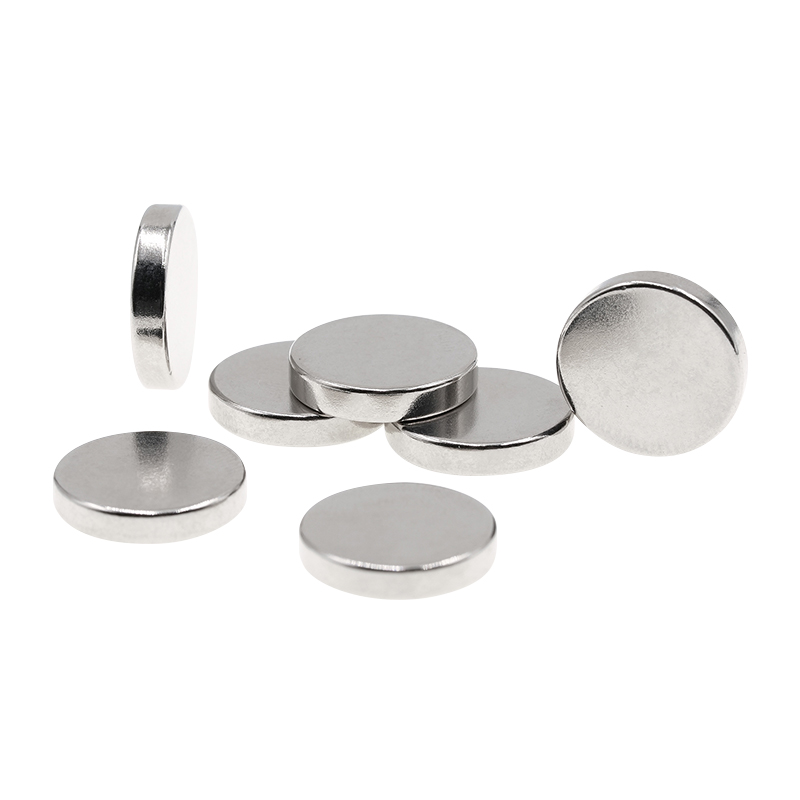

Cliquez pour visiter nos produits : Unimant NdFeB fritté

Comment fonctionne le blindage magnétique

Les champs magnétiques ne peuvent pas être simplement « bloqués » de la même manière que la lumière est bloquée par une surface opaque. Au lieu de cela, le blindage magnétique fonctionne en fournissant un chemin à faible résistance – connu sous le nom de chemin à faible réluctance magnétique – qui détourne les lignes de champ de la région protégée. Le matériau du bouclier absorbe et redirige le flux, réduisant ainsi l'intensité du champ à l'intérieur ou derrière le bouclier.

L'efficacité d'un matériau de blindage se mesure par son perméabilité magnétique — la facilité avec laquelle le matériau laisse passer les lignes de champ magnétique. Plus la perméabilité est élevée, plus elle attire et canalise efficacement le flux magnétique, et donc mieux elle protège.

Deux types de champs magnétiques fondamentalement différents nécessitent des stratégies de blindage différentes :

• Champs magnétiques statiques (DC) — produit par des aimants permanents et le champ géomagnétique terrestre. Meilleur blindage avec des métaux ferromagnétiques à haute perméabilité.
• Champs électromagnétiques alternatifs (AC) (CEM) - produit par les lignes électriques, les moteurs et l'électronique. Exiger des matériaux conducteurs qui génèrent des courants de Foucault pour s’opposer au champ changeant.

Matériaux qui bloquent les champs magnétiques

1. Mu-métal (alliage nickel-fer)

Le mu-métal est largement considéré comme le meilleur matériau pour bloquer les champs magnétiques statiques . Il s'agit d'un alliage magnétique doux composé d'environ 77 % de nickel, 15 % de fer et de traces de cuivre et de molybdène. Sa perméabilité relative peut dépasser 100 000, ce qui signifie qu’elle canalise le flux magnétique jusqu’à 100 000 fois plus facilement que l’espace libre.

Le mu-métal est utilisé dans les équipements électroniques sensibles, les machines IRM, les instruments scientifiques et les transformateurs audio. Cependant, il est coûteux et doit être soigneusement recuit (traité thermiquement) après formage, car les contraintes mécaniques réduisent sa perméabilité. Il est également relativement fin et léger, ce qui le rend pratique pour contenir des composants sensibles.

2. Fer doux et acier à faible teneur en carbone

Le fer doux et l'acier à faible teneur en carbone sont les matériaux de blindage ferromagnétiques les plus rentables. Avec des perméabilités relatives comprises entre 1 000 et 5 000, ils ne correspondent pas au mu-métal, mais ils sont beaucoup moins chers et mécaniquement robustes. Ils sont couramment utilisés dans les transformateurs, les carters de moteurs et les boîtiers de blindage industriels.

L'épaisseur du bouclier est importante : un fer doux plus épais offre une atténuation plus forte. Les boîtiers en acier sont souvent utilisés comme première ligne de défense, avec un revêtement en mu-métal ajouté pour les couches internes critiques dans les applications de précision.

3. Acier électrique (acier au silicium)

Acier électrique , également appelé acier au silicium, est un alliage de fer avec une teneur en silicium de 1 à 4,5 %. Le silicium améliore la résistance électrique (réduisant les pertes d'énergie dues aux courants de Foucault) et augmente la perméabilité dans certaines orientations. C'est le matériau standard pour les noyaux de transformateurs et les tôles de moteurs électriques, où il doit gérer efficacement les champs magnétiques alternatifs sans génération de chaleur excessive.

4. Aluminium et cuivre (pour le blindage AC/EMF)

L'aluminium et le cuivre sont non magnétiques mais sont d'excellents conducteurs d'électricité. Pour champs magnétiques alternatifs et interférences électromagnétiques (EMI) , ces métaux assurent un blindage grâce à l'induction de courants de Foucault. Lorsqu'un champ magnétique alternatif pénètre dans un conducteur, il induit des courants circulaires qui génèrent un champ magnétique opposé, atténuant ainsi le champ d'origine.

Le cuivre est plus lourd et plus cher que l'aluminium mais offre une conductivité plus élevée. L'aluminium est plus léger et souvent préféré pour les grands boîtiers de blindage. Aucun des deux matériaux n’est efficace contre les champs magnétiques statiques.

5. Matériaux ferrites

La ferrite est un composé céramique fabriqué à partir d'oxyde de fer combiné à d'autres oxydes métalliques (comme le manganèse, le zinc ou le nickel). Les ferrites ont haute résistance électrique , ce qui les rend particulièrement efficaces aux hautes fréquences où les pertes par courants de Foucault surchaufferaient les blindages métalliques. Les perles, noyaux et tuiles de ferrite sont largement utilisés en électronique pour supprimer les interférences EMI haute fréquence et les interférences radiofréquences (RFI).

6. Supraconducteurs

À des températures extrêmement basses, les matériaux supraconducteurs présentent effet Meissner — ils expulsent complètement les champs magnétiques de leur intérieur, créant ainsi un blindage magnétique parfait. Ceci est utilisé dans la recherche avancée en physique et dans les applications d’informatique quantique. Cependant, l’exigence d’un refroidissement cryogénique rend les supraconducteurs peu pratiques pour un blindage quotidien.

Comparaison des matériaux de blindage magnétique

Le tableau ci-dessous compare les matériaux les plus couramment utilisés pour bloquer les champs magnétiques selon des performances clés et des critères pratiques :

Qu'est-ce qui ne bloque PAS les champs magnétiques ?

De nombreuses personnes sont surprises d’apprendre que les matériaux courants n’offrent que peu ou pas de protection contre les champs magnétiques. Comprendre ces limitations est crucial pour une conception de blindage appropriée.

• Plastique et caoutchouc : Ces matériaux non conducteurs sont totalement transparents aux champs magnétiques de toutes fréquences.
• Bois : Aucune propriété de protection d'aucune sorte.
• Verre : Entièrement transparent aux champs magnétiques statiques et alternatifs.
• Responsable : Bien qu’il soit associé à la protection contre les radiations, le plomb n’a pas de propriétés de protection magnétique particulières.
• Acier inoxydable (austénitique) : Les nuances courantes d'acier inoxydable 304 et 316 sont non magnétiques en raison de leur structure cristalline, offrant peu de blindage magnétique. Seules les nuances ferritiques et martensitiques sont magnétiquement utiles.
• Béton et brique : Aucun effet de blindage magnétique.
• Eau : L’eau est diamagnétique, mais seulement dans une mesure extrêmement infime – pratiquement aucun effet de protection pratique.

Applications courantes du blindage magnétique

Imagerie médicale (IRM)

Les appareils IRM génèrent des champs magnétiques extrêmement puissants (1,5T à 7T). Protéger la pièce avec du mu-métal et d'autres matériaux ferromagnétiques empêche le champ d'interférer avec les équipements électroniques à proximité et empêche les objets ferromagnétiques externes d'être attirés dans la machine, ce qui peut mettre la vie en danger.

Electronique grand public

Les smartphones, les ordinateurs portables et les équipements audio comprennent des couches de blindage magnétique internes – souvent constituées de fines feuilles de mu-métal ou de feuilles de ferrite – pour empêcher les champs magnétiques des haut-parleurs, des moteurs et des bobines de charge sans fil d'interférer avec d'autres composants tels que des capteurs ou des écrans d'affichage.

Transformateurs de puissance et équipements de distribution

Les noyaux de transformateur en acier électrique guident et contiennent efficacement le flux magnétique alternatif, maximisant l'efficacité du transfert d'énergie et minimisant les champs parasites. Les boîtiers en acier autour des transformateurs de distribution réduisent encore davantage l'empreinte du champ magnétique externe.

Militaire et Défense

Les navires utilisent des systèmes de démagnétisation et un blindage magnétique pour réduire leur signature magnétique, ce qui les rend plus difficiles à détecter par les mines à déclenchement magnétique. Les composants électroniques sensibles embarqués sont également protégés de la grande infrastructure magnétique du navire.

Instruments de recherche scientifique

Les microscopes électroniques, les magnétomètres et les composants des accélérateurs de particules doivent être protégés des champs magnétiques ambiants (y compris le champ terrestre) pour fonctionner avec précision. Les boîtiers multicouches en mu-métal peuvent réduire le champ interne à près de zéro pour de telles applications.

Cartes de recharge et de paiement sans fil

De fines feuilles de ferrite sont placées derrière les bobines de chargement sans fil dans les téléphones et les montres intelligentes pour empêcher le champ magnétique alternatif de chauffer les composants métalliques des appareils et pour améliorer l'efficacité du couplage. Les cartes de crédit à bande magnétique comprennent de fines couches de protection similaires.

Blindage magnétique statique et blindage EMF : principales différences

Choisir la bonne approche de blindage nécessite de comprendre s’il s’agit d’un champ magnétique statique ou d’un champ électromagnétique variable dans le temps. Le tableau ci-dessous résume les principales différences :

Le concept de profondeur de peau

Pour les champs magnétiques AC, le profondeur de la peau est un paramètre de conception critique. Il décrit la profondeur avec laquelle un champ électromagnétique alternatif pénètre dans un conducteur avant d'être atténué à 1/e (~ 37 %) de sa valeur de surface. À des fréquences plus élevées, la profondeur de la peau diminue, ce qui signifie que des protections plus fines sont efficaces. Aux basses fréquences (comme les fréquences des lignes électriques de 50 à 60 Hz), la profondeur de la peau est importante, nécessitant des matériaux plus épais ou plus conducteurs pour un blindage efficace.

Foire aux questions (FAQ)

Conclusion

Comprendre ce qui bloque les champs magnétiques nécessite de connaître le type de champ auquel vous faites face. Pour les champs magnétiques statiques, les matériaux ferromagnétiques à haute perméabilité, en particulier le mu-métal, le fer doux et l'acier électrique, constituent les meilleurs choix. Pour les champs électromagnétiques alternatifs et les interférences électromagnétiques, les matériaux conducteurs comme le cuivre et l'aluminium, ainsi que les composites de ferrite, fournissent un blindage efficace grâce aux mécanismes à courants de Foucault.

Aucun matériau ne fonctionne parfaitement dans toutes les situations. Les meilleures solutions de blindage magnétique sont conçues pour le type de champ, la plage de fréquences, l'intensité du champ et les exigences géométriques spécifiques de l'application. Dans les applications exigeantes, plusieurs couches de matériaux différents sont combinées pour obtenir l'atténuation requise sur une large gamme de types de champs et de fréquences.

Points clés à retenir en pratique : utilisation mu-métal pour un blindage statique de précision , acier électrique pour blindage de transformateur et de moteur , cuivre ou aluminium pour boîtiers AC et RF , et ferrite pour la suppression des EMI haute fréquence . Évitez de supposer que les matériaux courants comme le plastique, le béton ou le verre offrent une quelconque protection : ce n'est pas le cas.
