Aimant de capteur : détection de précision pour l'automobile, l'industrie et l'IoT

A aimant de capteur est l'élément décisif qui convertit le mouvement mécanique en un signal de champ magnétique interprétable, déterminant directement la précision, la fiabilité et la longévité des systèmes de mesure de position, de vitesse et d'angle sans contact. Sans un aimant permanent conçu avec précision, même la puce de détection magnétique la plus sophistiquée ne peut pas fournir de données fiables. Aujourd’hui, les percées dans la formulation des matériaux de terres rares, l’optimisation géométrique et les revêtements stables en température poussent aimant de capteur performances sur un nouveau territoire, permettant une résolution linéaire submicronique et une précision angulaire inférieure à 0,1 degré. Cet article examine la science des matériaux, les méthodologies de conception et les paysages d'applications qui rendent le aimant de capteur une pierre angulaire de l’électrification et de l’automatisation modernes.

Explorez les applications clés des matériaux magnétiques

1. Le rôle croissant des aimants capteurs dans un monde axé sur les données

Le marché mondial des capteurs magnétiques, directement alimenté par la demande de hautes performances aimant de capteur composants, a atteint une valorisation de 5,8 milliards de dollars en 2023 et devrait grimper à 9,3 milliards de dollars d'ici 2030, avec un taux de croissance annuel composé de 7,2 pour cent, selon un rapport de 2024 de Grand View Research. Cette croissance découle de trois tendances imparables : l’électrification des véhicules, l’automatisation des usines et la prolifération des appareils connectés. Dans tous les cas, le aimant de capteur se trouve à l’interface physique entre la partie mobile et l’unité de commande électronique.

A aimant de capteur fonctionne en générant un champ magnétique défini qui est détecté par un élément capteur à effet Hall, RAM (magnétorésistif anisotrope), GMR (magnétorésistif géant) ou RMT (magnétorésistif tunnel). Lorsque l'aimant se déplace par rapport au capteur, le vecteur de champ change, traduisant la position ou la rotation en un signal électrique mesurable. Ce principe sous-tend tout, des capteurs électroniques de couple de direction assistée aux encodeurs d'articulations de robots collaboratifs.

1.1 L’électrification automobile exige des aimants de capteur sans défaillance

Les véhicules modernes contiennent entre 60 et 120 capteurs magnétiques, et chacun nécessite un système personnalisé. aimant de capteur . Les applications clés incluent la détection de la position du vilebrequin, la détection de la vitesse des roues pour l'ABS et le contrôle de stabilité, la surveillance de la position du papillon et le retour de position du rotor dans les moteurs de traction. Dans les systèmes de direction assistée électrique, un aimant annulaire diamétralement magnétisé associé à un réseau Hall fournit une mesure de l'angle de couple avec une résolution meilleure que 0,05 degrés, influençant directement la sensation de direction et la sécurité. Une défaillance ponctuelle dans un aimant de capteur en raison d'une démagnétisation à 180 degrés Celsius ou d'une fracture mécanique, cela peut entraîner la perte des fonctions critiques du véhicule, ce qui impose des normes strictes de qualification des matériaux.

1.2 L'automatisation industrielle s'appuie sur un retour magnétique robuste

Les sols des usines présentent des conditions extrêmes : éclaboussures de liquide de refroidissement, poussière métallique, vibrations et larges variations de température allant de moins 40 à plus 120 degrés Celsius. Aimant de capteur les assemblages de codeurs linéaires et de capteurs de position rotatifs doivent maintenir la stabilité du flux magnétique à moins de 1 % sur une durée de vie de 10 ans. Les robots collaboratifs utilisent des aimants annulaires multipolaires compacts pour atteindre une précision de position des articulations de plus moins 0,01 millimètres, permettant une interaction homme-robot sûre. Selon les données de la Fédération internationale de robotique, les installations mondiales de robots industriels dépassaient les 550 000 unités en 2023, chacune intégrant plusieurs aimant de capteur boucles de rétroaction basées sur des boucles de rétroaction.

1.3 L'IoT et les appareils grand public miniaturisent les architectures d'aimants de capteurs

Les compteurs d'eau intelligents, les moniteurs de santé portables et les cardans de drones utilisent tous des miniatures. aimant de capteur composants mesurant souvent moins de 3 millimètres de diamètre. Dans ces applications, le défi consiste à maximiser la densité d’énergie magnétique dans un volume sévèrement contraint tout en résistant à la corrosion due à la sueur ou à l’humidité ambiante. Une étude de 2023 publiée dans le IEEE Sensors Journal a démontré qu'un samarium-cobalt de 2,5 mm de diamètre aimant de capteur a conservé 98 % de son flux à température ambiante après 2 000 heures à 85 degrés Celsius et 85 % d’humidité relative, validant ainsi son adéquation aux déploiements IoT de longue durée.

2. La sélection des matériaux à aimant permanent façonne les performances du capteur

Les propriétés magnétiques, thermiques et mécaniques d'un aimant de capteur sont définis au niveau matériel. Les ingénieurs doivent équilibrer la rémanence, la coercivité, les coefficients de température et le coût. Les quatre familles de matériaux dominantes sont le néodyme-fer-bore (NdFeB), le samarium-cobalt (SmCo), la ferrite dure et l'alnico. Chacun offre un profil de compromis distinct. Le tableau ci-dessous compare les paramètres critiques basés sur les moyennes des fiches techniques de l'industrie et les données de la norme n° 0100 de la MMPA (Magnetic Materials Producers Association).

Tableau 1 : Comparaison des principales propriétés magnétiques et thermiques des aimant de capteur familles matérielles. Les données représentent des valeurs typiques de qualité commerciale.

Les aimants NdFeB offrent la densité d'énergie la plus élevée, ce qui les rend idéaux pour les applications miniaturisées. aimant de capteur des conceptions où l’espace est limité. Cependant, leur coefficient de rémanence de température relativement élevé signifie qu'une augmentation de température de 100 degrés Celsius peut réduire le flux magnétique d'environ 11 pour cent, ce qui doit être compensé par l'étalonnage du capteur ou la sélection de la qualité du matériau. Le samarium-cobalt offre une stabilité thermique et une résistance à la corrosion exceptionnelles sans nécessiter de revêtements protecteurs, mais à un coût de matière première nettement plus élevé. Ferrite dure aimant de capteur Les solutions dominent les applications sensibles aux coûts telles que les capteurs de vitesse des appareils électroménagers, où le flux plus faible peut être compensé par un volume d'aimant plus important ou des éléments de détection plus sensibles. Alnico, malgré sa faible coercivité, trouve une utilisation de niche dans les environnements à haute température supérieure à 400 degrés Celsius, tels que les sondes de vitesse de turbine, car sa rémanence reste presque constante.

3. La géométrie de conception et les modèles de magnétisation dictent la qualité du signal

La forme physique et l’orientation de magnétisation d’un aimant de capteur ne sont pas arbitraires ; ils sont conçus pour produire une distribution de champ magnétique spécifique qui maximise la plage linéaire et minimise la distorsion harmonique dans la sortie du capteur. Les facteurs géométriques suivants ont un impact direct sur la précision de détection.

• Cylindres et anneaux diamétralement aimantés : Largement utilisés dans la détection de position angulaire, ces aimant de capteur Les configurations génèrent un champ dipolaire tournant. L'uniformité du champ sur l'angle de rotation détermine la précision réalisable. Une étude de simulation de 2022 dans le Journal of Magnetism and Magnetic Materials a montré qu'un anneau avec un rapport diamètre extérieur/intérieur de 1,6 et un rapport longueur/diamètre de 0,8 minimisait la distorsion harmonique totale à moins de 0,3 % sur 360 degrés.

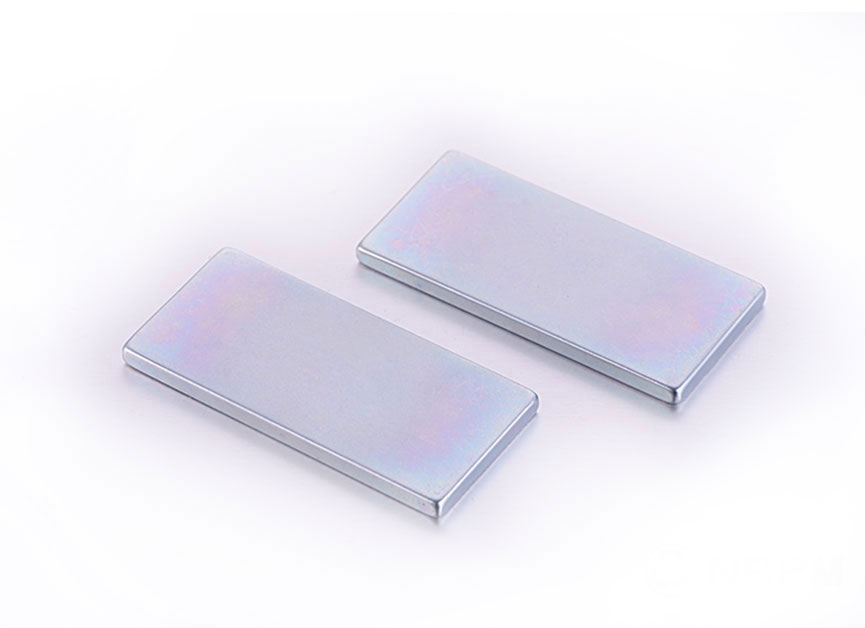

• Disques et blocs aimantés axialement : Pour la détection de position linéaire, un capteur à magnétisation axiale aimant de capteur crée un champ qui décroît de manière prévisible avec la distance. La plage de détection linéaire est généralement limitée à environ 60 % de la dimension de la face de l'aimant. Au-delà de cette plage, le gradient de champ devient trop faible pour résoudre avec précision les petits déplacements.
• Bandes et anneaux aimantés multipolaires : Les codeurs incrémentaux reposent sur une alternance de pôles nord-sud sur une bande magnétique. Le pas polaire, généralement compris entre 1 millimètre et 5 millimètres, définit la résolution de base. Un pas polaire plus fin améliore la résolution mais nécessite un entrefer plus petit entre les aimant de capteur surface et l'élément de détection, augmentant la sensibilité au faux-rond et aux tolérances mécaniques.
• Profils trapézoïdaux et coniques : Pour linéariser la sortie d'un capteur Hall sur une course plus longue, certains aimant de capteur les conceptions utilisent une section transversale variable. À mesure que l'aimant se déplace, la quantité changeante de matériau magnétique faisant face au capteur produit une relation tension-déplacement presque linéaire sans traitement complexe du signal.

La compensation de température est un autre levier de conception essentiel. Parce que les deux aimant de capteur la rémanence et la sensibilité du capteur Hall dérivent avec la température, les concepteurs de systèmes sélectionnent souvent un matériau magnétique dont le coefficient de température annule partiellement la propre dérive du capteur. Par exemple, un élément Hall GaAs présente un coefficient de sensibilité à la température d'environ moins 0,06 pour cent par degré Celsius. L'associer à un samarium-cobalt aimant de capteur qui a un coefficient de rémanence de moins 0,035 pour cent par degré Celsius laisse une dérive nette de seulement moins 0,025 pour cent par degré Celsius, réduisant ainsi le besoin de circuits de compensation externes.

4. Protéger les aimants des capteurs contre la dégradation de l’environnement

A aimant de capteur exposé à l'humidité, au brouillard salin ou à des produits chimiques agressifs peut subir une corrosion rapide, entraînant une perte de flux magnétique et une contamination particulaire qui interfère avec l'espacement du capteur. Les aimants NdFeB sont particulièrement vulnérables en raison de leur forte teneur en fer. Sans protection, un NdFeB nu aimant de capteur peut perdre 5 pour cent de son poids à cause de la corrosion dans les 100 heures suivant les tests au brouillard salin selon ASTM B117. Les stratégies de protection suivantes constituent la norme de l’industrie.

• Revêtements multicouches : Une haute fiabilité typique aimant de capteur reçoit une couche électrolytique de nickel-cuivre-nickel, offrant une épaisseur totale comprise entre 10 et 25 microns. Pour les environnements sous le capot automobile, une couche de finition époxy supplémentaire de 15 à 30 microns est appliquée, atteignant plus de 1 000 heures de résistance au brouillard salin.
• Revêtement conforme au Parylène : Pour médical miniature ou implantable aimant de capteur Applications, le Parylène C déposé en phase vapeur offre une barrière biocompatible sans piqûres à des épaisseurs aussi faibles que 5 microns, garantissant une protection de niveau hermétique sans accumulation dimensionnelle.
• Surmoulage et encapsulation : Insérer le moulage du aimant de capteur dans un boîtier thermoplastique tel que PPS ou PA66 avec renfort en fibre de verre offre simultanément une protection contre la corrosion, des fonctionnalités de montage mécanique et des surfaces d'alignement précises pour le circuit intégré du capteur.
• Remplacement de matériaux : Dans les équipements sous-marins ou de traitement chimique, les concepteurs évitent souvent la complexité du revêtement en sélectionnant du SmCo intrinsèquement résistant à la corrosion pour le aimant de capteur , en acceptant un coût matériel initial plus élevé pour éliminer le risque de dégradation à long terme.

5. Comparaison des technologies de détection et de leurs exigences en matière d'aimant

Différents principes de détection magnétique imposent des exigences distinctes au aimant de capteur . Comprendre ces exigences évite des spécifications excessives coûteuses ou des performances insuffisantes. Le tableau ci-dessous résume la relation entre la technologie des capteurs et les caractéristiques magnétiques correspondantes.

Tableau 2 : Cartographie entre la technologie des capteurs magnétiques et les recommandations aimant de capteur caractéristiques pour les applications typiques de détection de position.

Les capteurs à effet Hall, avec leur champ requis relativement élevé, fonctionnent bien avec la ferrite économique aimant de capteur solutions dans les applications où l'espace le permet. Les capteurs TMR, les plus sensibles, peuvent fonctionner avec de très petits aimants à profil bas, permettant ainsi des conceptions de codeurs ultra-compactes. Cependant, l'exigence de faible intensité de champ rend également les systèmes TMR plus sensibles aux interférences des champs magnétiques parasites générés par des moteurs à proximité ou des conducteurs porteurs de courant, ce qui nécessite un blindage et un blindage minutieux. aimant de capteur placement.

Les aimants liés, produits par moulage par injection d'un mélange de poudre magnétique et d'un liant polymère, méritent une mention particulière. Ils permettent de mouler directement des formes complexes aux tolérances serrées, en intégrant souvent les aimant de capteur avec un arbre ou un engrenage en une seule étape de fabrication. Bien que leurs performances magnétiques soient inférieures à celles des aimants frittés entièrement denses, la liberté de conception qu'ils offrent dépasse souvent la pénalité de densité de flux dans les applications de capteurs automobiles à grand volume.

6. Liste de contrôle de conception pratique pour spécifier un aimant de capteur

Traduire les exigences du système en un système robuste aimant de capteur la spécification implique une évaluation structurée dans plusieurs domaines. La liste de contrôle ordonnée suivante aide les équipes d’ingénierie à éviter les pièges courants.

1. Définir l'entrefer de détection et l'enveloppe mécanique : Mesurez la distance maximale et minimale entre le aimant de capteur face et l'élément de détection, en tenant compte de toutes les tolérances d'assemblage, de la dilatation thermique et du déplacement induit par les vibrations.
2. Déterminez la densité de flux magnétique requise au niveau du capteur : Utilisez une analyse par éléments finis ou des modèles analytiques pour confirmer que la qualité et la géométrie de l'aimant choisies fournissent au moins 120 % du champ de fonctionnement minimum du capteur sur toute la plage de température.
3. Sélectionnez le matériau de l'aimant en fonction de la stabilité de la température : Calculez la variation de flux la plus défavorable de moins 40 à la température de fonctionnement maximale. Si la variation dépasse la plage d'entrée autorisée du capteur, passez à un aimant de capteur matériau avec un coefficient de température inférieur.
4. Spécifiez le modèle de magnétisation et la tolérance : Pour les capteurs angulaires, définissez l'écart angulaire admissible du vecteur de magnétisation. Un écart de plus de 0,5 degrés peut entraîner une erreur d'angle mesurable dans les systèmes de haute précision.
5. Valider la rétention mécanique et la protection contre la corrosion : Assurer le aimant de capteur est protégé contre les forces de rotation et axiales à l'aide d'un ajustement serré, d'un collage ou d'un piquetage mécanique, et que le revêtement choisi résiste à l'environnement chimique prévu pendant la durée de vie nominale du produit.
6. Caractériser la sensibilité de l’alignement aimant-capteur : Effectuez une analyse d'empilement de tolérances pour confirmer que le désalignement latéral et angulaire entre les aimant de capteur et le capteur IC ne décale pas la sortie au-delà de la plage calibrée.

7. Questions fréquemment posées sur les aimants des capteurs

8. Regard vers l’avenir : l’avenir de la technologie des capteurs et des aimants

La prochaine génération de aimant de capteur le développement se concentre sur trois frontières : les processus de diffusion aux limites des grains qui améliorent la coercivité sans éléments de terres rares lourds, la fabrication additive d'aimants de forme presque nette avec des canaux de refroidissement internes complexes et l'intégration de l'aimant et du capteur dans des modules système monolithiques en boîtier. Une recherche publiée en 2024 par l'Association européenne de magnétisme indique que les aimants NdFeB diffusés aux limites des grains peuvent atteindre une augmentation de 30 % de la coercivité tout en réduisant la teneur en dysprosium de 60 %, réduisant ainsi directement les coûts et les risques liés à la chaîne d'approvisionnement pour les volumes élevés. aimant de capteur production.

Simultanément, la poussée vers la sécurité fonctionnelle dans les véhicules autonomes impose des architectures de détection redondantes. Cela se traduit par des codeurs magnétiques à double canal où deux aimant de capteur les pistes sont intégrées dans un seul composant mécanique, chacune lue par une puce de capteur distincte, garantissant qu'aucun point de défaillance ne peut désactiver la boucle de rétroaction de position. Selon la norme ISO 26262 ASIL D, une telle redondance n'est pas négociable pour les systèmes de direction et de freinage.

Des profondeurs d'un puits de pétrole offshore à l'environnement stérile d'un robot chirurgical, l'humble aimant de capteur continue de prouver que la détection de mouvement précise et fiable commence par des matériaux magnétiques méticuleusement conçus. Alors que les industries exigent une résolution toujours plus fine et des durées de vie sans entretien plus longues, les investissements dans aimant de capteur l'innovation restera une priorité à haut rendement pour les fournisseurs de composants et les intégrateurs de systèmes.
