Aimants NdFeB frittés en anneau : un guide pratique complet

1. Analyse de définition : définition de base, de la composition à la performance

Anneau fritté NdFeB les aimants sont des aimants permanents annulaires composés de néodyme (Nd), de fer (Fe) et de bore (B) comme composants centraux, complétés par des éléments de terres rares tels que le dysprosium (Dy), le terbium (Tb) et le niobium (Nb) pour optimiser les performances, et fabriqués selon le « processus de frittage par métallurgie des poudres ». Leurs caractéristiques essentielles peuvent être définies sous trois aspects :

1.1 Composition et fonctions

Rôle des principaux composants : Le néodyme (25 % à 35 %) détermine la limite supérieure du produit énergétique ; si la teneur en néodyme est inférieure à 25 %, le produit énergétique diminuera de 10 à 15 %. Le fer (60 à 70 %) forme la matrice magnétique ; pour chaque diminution de 0,1 % de la pureté du fer, la perméabilité magnétique peut diminuer de 2 %. Le bore (1 % à 2 %) forme le composé Nd₂Fe₁₄B, la structure cristalline centrale qui génère un fort magnétisme. Une teneur en bore insuffisante (moins de 1 %) entraînera une structure cristalline incomplète et une atténuation significative des performances magnétiques.

Fonctions de régulation des matériaux auxiliaires : pour chaque augmentation de 1 % de la teneur en dysprosium (Dy), la température de fonctionnement maximale peut être augmentée de 8 à 10 °C, mais le produit énergétique diminuera de 3 % à 5 %, nécessitant un équilibre entre la résistance à la température et le magnétisme. La teneur en niobium (Nb) est contrôlée entre 0,5 % et 1 %, ce qui permet d'affiner la taille des grains de 50 μm à moins de 30 μm, augmentant la résistance à la flexion de l'aimant de 20 % à 30 % et réduisant le taux de casse lors du traitement.

1.2 Avantages structurels et adaptabilité

Par rapport aux formes carrées, cylindriques et autres, les principaux avantages de la structure annulaire sont :

Distribution uniforme du champ magnétique : la structure annulaire fermée peut contrôler le taux de fuite du flux magnétique en dessous de 15 %, tandis que le taux de fuite du flux des aimants carrés de même taille est d'environ 25 % à 30 %. Lorsqu'il est magnétisé radialement, l'erreur d'uniformité du champ magnétique dans le trou intérieur de l'anneau est ≤ 3 %, ce qui le rend adapté aux composants nécessitant des « champs magnétiques environnants » tels que les rotors de moteur et les bobines de capteur, ce qui peut réduire le bruit de fluctuation du champ magnétique pendant le fonctionnement de l'équipement.

Installation facile : le trou traversant central peut être directement fixé avec des boulons ou des manchons d'arbre sans supports supplémentaires. Dans les moteurs d'UAV (avec un poids requis ≤ 50 g), cela peut économiser plus de 30 % de l'espace d'installation. Dans le même temps, la structure annulaire supporte la force de manière plus uniforme et sa résistance à la force centrifuge est 40 % plus forte que celle des aimants cylindriques dans des scénarios de rotation à grande vitesse (tels que les moteurs à 10 000 tr/min).

1.3 Indicateurs de performance de base (norme CEI 60404-8-1)

Indicateur de performance	Définition	Gamme typique	Scénarios concernés	Exemple d'impact de déviation
Produit énergétique (BH)max	Indicateur de base pour mesurer l'intensité du champ magnétique	28-52 MGOe	Couple moteur, sensibilité du capteur	En passant de 45MGOe à 40MGOe, le couple moteur chute de 12 %
Coercivité (HcB)	Capacité à résister à la démagnétisation	≥800-2000 kA/m	Stabilité des performances dans les environnements à haute température	Si HcB est inférieur à 1000kA/m, le taux de démagnétisation dépasse 15% à 120°C
Rémanence (Br)	Induction magnétique résiduelle après magnétisation	1,15-1,45 T	Puissance de sortie de l'équipement, couverture du champ magnétique	Une diminution de 0,1 T de Br raccourcit la distance de détection du capteur de 20 %
Température de fonctionnement maximale	Température maximale sans démagnétisation irréversible	80-200°C (classé N/M/H/SH/UH/EH)	Adaptabilité environnementale, durée de vie des équipements	Un dépassement de la température de 10°C augmente le taux de démagnétisation annuel de 5 à 8 %
Perméabilité magnétique (μ)	Indicateur de capacité de conduction du champ magnétique	1,05-1,15 μ₀ (perméabilité au vide)	Vitesse de réponse du champ magnétique	Une diminution de 0,05 en μ augmente le délai de réponse du capteur de 10 ms

2. Principaux avantages : pourquoi ils constituent le premier choix dans plusieurs secteurs

Parmi les matériaux magnétiques permanents tels que les ferrites et le samarium-cobalt, les aimants NdFeB frittés en anneau représentent plus de 30 % de part de marché, grâce à quatre avantages irremplaçables :

2.1 Produit énergétique leader : champ magnétique puissant de petite taille

En prenant comme exemple un moteur d'entraînement de véhicule à énergie nouvelle (nécessitant un couple ≥300N·m), un aimant en ferrite a besoin d'un diamètre de 300 mm et d'une épaisseur de 50 mm pour répondre à la demande, pesant environ 3,5 kg. En revanche, un aimant annulaire de qualité N45 (produit énergétique 43-46MGOe) d'un diamètre de 200 mm et d'une épaisseur de 35 mm peut répondre à la norme, pesant seulement 1,2 kg. Cela réduit le volume de 40 % et le poids de 35 %, réduisant directement la charge du moteur et augmentant l'autonomie du véhicule de 15 % à 20 % (calculée sur la base d'une consommation électrique de 15 kWh par 100 km ; chaque réduction de poids de 10 kg augmente l'autonomie de 2 à 3 km).

2.2 Stabilité de la température personnalisable

En ajustant la proportion d'éléments de terres rares, les exigences de température de plusieurs scénarios peuvent être satisfaites. Les paramètres spécifiques et les détails d'adaptation des différentes qualités sont les suivants :

Grades standard (N/M) : le grade N a une température de fonctionnement maximale de 80°C et le grade M de 100°C. Ils conviennent aux chargeurs sans fil (température de fonctionnement 40-60°C) et aux petits appareils électroménagers (tels que les moteurs de ventilateur, température ≤70°C). Ces scénarios ont des exigences de résistance à basse température, et le choix de qualités standard peut réduire les coûts de 20 à 30 %.

Grades haute température (H/SH/UH) : le grade H a une température de fonctionnement maximale de 120°C, le grade SH de 150°C et le grade UH de 180°C. Le grade SH a un taux de démagnétisation de ≤ 3 % lorsqu'il fonctionne en continu à 150 °C pendant 1 000 heures, ce qui le rend adapté aux compartiments moteurs des automobiles (température 120-140 °C) et aux capteurs de fours industriels (température 150-160 °C). Le grade UH peut répondre aux exigences d'utilisation à long terme des moteurs d'onduleurs photovoltaïques (environnement à haute température 160-170°C).

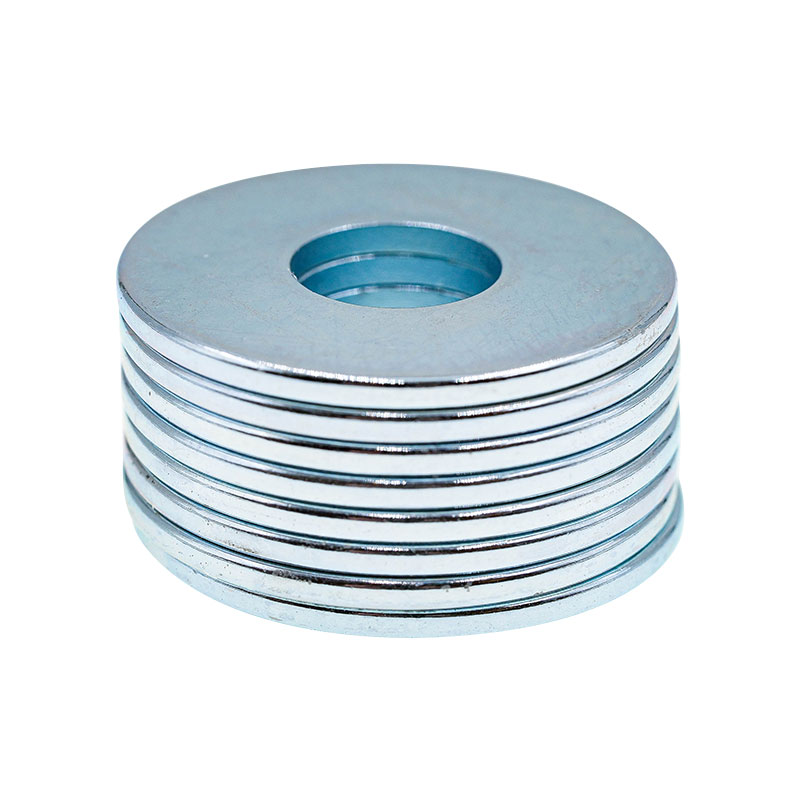

Cliquez pour visiter nos produits : Anneau fritté NdFeB

Qualité ultra haute température (EH) : avec une température de fonctionnement maximale de 200 °C et un taux de démagnétisation de ≤ 5 % à 200 °C, il est utilisé dans des équipements aérospatiaux spéciaux (tels que les moteurs de contrôle d'attitude des satellites). Ce scénario présente des exigences extrêmement élevées en matière de stabilité des performances. Bien que le prix des aimants de qualité EH soit 80 à 100 % plus élevé que celui des aimants de qualité SH, ils peuvent éviter les pannes d'équipement dans des environnements extrêmes.

2.3 Adaptabilité flexible des directions de magnétisation

Selon les scénarios d'application, plusieurs directions de magnétisation peuvent être conçues pour répondre à différentes exigences en matière de champ magnétique. Les détails spécifiques de l’adaptation sont les suivants :

Magnétisation axiale : le champ magnétique est parallèle à l'axe annulaire et l'intensité du champ magnétique axial peut atteindre 80 % du champ magnétique de surface. Il convient aux haut-parleurs de casque (nécessitant des champs magnétiques axiaux pour entraîner les diaphragmes) et aux petits moteurs à courant continu (tels que les moteurs de jouets d'une puissance ≤ 10 W). Ce scénario impose des exigences élevées en matière de cohérence de la direction du champ magnétique, et la déviation de la magnétisation axiale doit être contrôlée dans une plage de ±5°.

Magnétisation radiale : le champ magnétique s'étend dans la direction radiale de l'anneau et l'erreur d'uniformité du champ magnétique dans le trou intérieur de l'anneau est ≤ 3 %. Il s'agit du choix de base pour les moteurs d'entraînement de véhicules à énergie nouvelle (nécessitant des champs magnétiques radiaux pour entraîner la rotation du rotor) et les rotors d'éoliennes (d'un diamètre de 1 à 2 m, nécessitant des champs magnétiques radiaux uniformes). Le taux d'utilisation de l'énergie magnétique de la magnétisation radiale est de 15 à 20 % supérieur à celui de la magnétisation axiale.

Magnétisation multipolaire : 8 à 32 pôles sont formés sur la surface ; plus il y a de pôles, plus la fluctuation du champ magnétique est faible. Un aimant annulaire avec une magnétisation à 24 pôles présente une erreur de fluctuation du champ magnétique de ≤ 1 %. Il est utilisé dans les servomoteurs de haute précision (tels que les servomoteurs de machines-outils CNC avec une précision de positionnement de ± 0,001 mm), ce qui peut améliorer la stabilité de la vitesse du moteur et réduire la fluctuation de vitesse de ± 5 tr/min à ± 1 tr/min.

2.4 Avantage significatif en termes de rentabilité

Le tableau suivant compare les performances et le coût de différents matériaux magnétiques permanents :

Type de matériau magnétique permanent	Gamme de produits énergétiques (MGOe)	Température de fonctionnement maximale (°C)	Prix (RMB/kg)	Scénarios appropriés	Avantage de coût (par rapport au samarium-cobalt)
NdFeB fritté (N45)	43-46	80	300-400	Electronique grand public, moteurs généraux	70%-80%
NdFeB fritté (SH45)	40-43	150	500-600	Moteurs automobiles, équipements industriels	60%-70%
Aimant samarium-cobalt (SmCo2:17)	25-30	250	15h00-18h00	Scénarios à très haute température (par exemple, aérospatiale)	-
Aimant en ferrite	3-5	120	20-30	Scénarios à faible coût (par exemple, joints de porte de réfrigérateur)	Cependant, des performances magnétiques insuffisantes

En prenant comme exemple la bobine de gradient d'une IRM médicale (nécessitant un produit énergétique de 38 à 42 MGOe et une température de fonctionnement de 120 °C), l'utilisation de NdFeB fritté de qualité N42H coûte environ 50 000 RMB pour les aimants d'un seul appareil. Si des aimants au samarium-cobalt de même performance sont utilisés, le coût serait de 120 000 à 150 000 RMB. Le NdFeB fritté peut réduire le coût de l'équipement de 60 % tout en répondant à l'exigence d'uniformité du champ magnétique (erreur ≤ 0,1 %).

3. Processus de fabrication : processus de contrôle raffiné en 10 étapes

Quatre-vingt pour cent des différences de performances des aimants NdFeB frittés en anneau proviennent du contrôle du processus. Le processus de production complet passe par 10 étapes clés, chacune avec des normes de paramètres strictes, et les écarts dans les paramètres clés affectent directement la performance finale :

3.1 Prétraitement des matières premières (double contrôle de pureté et de précision)

Exigences de pureté : Néodyme ≥99,5 % (si la teneur en oxygène dépasse 0,05 %, des phases d'impuretés Nd₂O₃ se formeront, réduisant le produit énergétique de 5 % à 8 %), fer ≥99,8 % (si la teneur en carbone dépasse 0,03 %, des pores apparaîtront après frittage, réduisant la résistance mécanique de 10 %), bore ≥99,9 % (si la teneur en hydrogène dépasse 0,01 %, une fragilisation par l'hydrogène se produira, rendant l'aimant sujet à la fissuration). La quantité totale d'impuretés (oxygène, carbone, hydrogène) doit être ≤0,1 %.

Précision du lot : un système de pesée automatique (précision 0,001 g) est utilisé, avec une erreur de lot de ≤0,01 %. Par exemple, la proportion de néodyme de qualité N45 doit être contrôlée à 31,5 % ± 0,2 %. Si la proportion de néodyme est inférieure de 0,2 %, le produit énergétique passera de 45 MGOe à 42 MGOe. Pendant ce temps, après le traitement par lots, le mélange doit être mélangé dans une atmosphère d'azote pendant 30 à 60 minutes pour garantir une composition uniforme ; un temps de mélange insuffisant entraînera des écarts locaux de composition et des fluctuations de performances supérieures à 5 %.

3.2 Fusion sous vide (lien clé pour la prévention de l'oxydation)

Équipement et protection : Un four à induction moyenne fréquence avec une température de 1000-1200°C est utilisé. De l'argon de haute pureté (pureté ≥99,999 %, point de rosée ≤-60°C) est introduit pendant le processus de fusion, avec un débit de 5 à 10 L/min. Un débit trop faible provoquera une oxydation de l'alliage, formant une couche d'oxyde de 2 à 3 µm en surface, difficile à éliminer lors du concassage ultérieur. Le temps de fusion est de 1 à 2 heures ; un temps de fusion excessif entraînera la volatilisation des éléments des terres rares (le taux de volatilisation du néodyme est de 0,5 % par heure), affectant le rapport de composition.

Traitement des lingots : Le lingot d'alliage après fusion doit être broyé dans les 24 heures (lorsque la température descend en dessous de 200°C). S'il est laissé pendant plus de 48 heures, des grains grossiers (taille supérieure à 100 μm) se formeront à l'intérieur du lingot et le produit énergétique diminuera de 10 à 15 % après le frittage ultérieur. Un concasseur à mâchoires est utilisé pour écraser le lingot en particules de 5 à 10 mm ; les particules trop grosses (plus de 10 mm) augmenteront la difficulté du broyage fin ultérieur, tandis que les particules trop petites (moins de 5 mm) sont sujettes à l'oxydation.

3.3 Préparation de la poudre (contrôle de la taille et de la morphologie des particules)

Processus de concassage : Tout d'abord, un concasseur à mâchoires est utilisé pour un concassage grossier jusqu'à 5 à 10 mm, puis un broyeur classificateur à air est utilisé pour un broyage fin jusqu'à 3 à 5 μm (erreur de taille des particules ≤ 0,5 μm). Pour chaque écart de 1 μm dans la taille des particules, la densité de l'aimant change de 0,1 g/cm³ (densité standard 7,5-7,6 g/cm³). La pression de fonctionnement du broyeur classificateur d'air est contrôlée entre 0,6 et 0,8 MPa ; Une pression trop basse entraînera une taille de particule inégale, tandis qu'une pression trop élevée produira une poudre trop fine (moins de 2 μm), augmentant le risque d'agglomération par frittage.

Prévention de l'oxydation : L'ensemble du processus de broyage fin est effectué dans une atmosphère d'argon (teneur en oxygène ≤ 50 ppm). Après collecte, la poudre doit être scellée et emballée immédiatement (degré de vide ≤1×10⁻²Pa). Si elle est exposée à l'air pendant plus de 30 minutes, la teneur en oxygène de la poudre s'élèvera à plus de 200 ppm et des pores oxydants apparaîtront à l'intérieur de l'aimant après le frittage, réduisant ainsi la coercivité de 8 à 10 %.

3.4 Formation de champ magnétique (orientation des domaines magnétiques)

Équipement et paramètres : Une presse bidirectionnelle est utilisée, avec une pression axiale de 200 à 300 MPa (pour chaque augmentation de 50 MPa de la pression, la densité verte augmente de 0,2 g/cm³) et un champ magnétique radial de 1,5 à 2,0 T (pour chaque augmentation de 0,2 T de l'intensité du champ magnétique, le degré d'orientation du domaine magnétique augmente de 5 %), garantissant que la direction de magnétisation facile de la poudre magnétique est alignée avec la direction du champ magnétique. Le degré d'orientation doit être ≥90 % ; sinon, le produit énergétique diminuera de 15 à 20 %.

Conception du moule : le moule est en carbure cémenté (avec une résistance élevée à l'usure et une durée de vie de plus de 100 000 fois). La structure de positionnement sur la paroi interne garantit que l'erreur de rondeur du corps vert annulaire est ≤0,1 mm et que l'erreur de hauteur est ≤0,05 mm. La température du moule est contrôlée entre 50 et 60°C ; une température trop basse entraînera une fissuration facile du corps vert, tandis qu'une température trop élevée invalidera le lubrifiant et affectera le démoulage.

3.5 Frittage sous vide (densification des cristaux)

Courbe de frittage : Un processus de chauffage en trois étapes doit être strictement suivi : ① Étape à basse température (200-400°C) : Maintenir pendant 2 heures pour éliminer le lubrifiant (tel que le stéarate de zinc) dans le corps vert, avec une vitesse de chauffage de 5°C/min ; une vitesse de chauffage excessive entraînera une volatilisation trop rapide du lubrifiant, entraînant des fissures dans le corps vert. ② Étape à haute température (1050-1120°C) : maintenir pendant 4 à 6 heures pour fritter les particules de poudre en un cristal dense ; pour chaque heure de réduction du temps de maintien, la densité de l'aimant diminue de 0,1 g/cm³. ③ Étape de refroidissement : Refroidir à température ambiante à une vitesse de 5°C/min ; une vitesse de refroidissement excessive générera une contrainte interne et provoquera la rupture de l’aimant.

Exigence de degré de vide : Le degré de vide dans le four de frittage doit être ≥1×10⁻³Pa. Un degré de vide insuffisant (tel que 1 × 10⁻²Pa) provoquera une oxydation sur la surface de l'aimant, formant une couche d'oxyde de 1 à 2 μm qui devra être retirée lors du traitement ultérieur, augmentant ainsi le gaspillage de matériau. Parallèlement, des niveaux de vide instables peuvent entraîner des fluctuations de performances de plus de 5 % entre différents lots d'aimants.

3.6 Traitement du vieillissement (optimisation des performances)

Vieillissement primaire : Maintenir à 900°C pendant 2 heures pour précipiter la phase principale Nd₂Fe₁₄B. Un écart de température de ±5°C entraînera une modification de 3 à 5 % de la teneur en phase principale. Après maintien, refroidir à 600°C à une vitesse de 10°C/min pour éviter les contraintes internes dues aux changements rapides de température.

Vieillissement secondaire : maintenir à 500-600°C pendant 4 heures pour précipiter les phases riches en terres rares (par exemple, Nd₃Fe₁₄B), qui se répartissent autour de la phase principale et améliorent la coercivité. Un écart de température de ±10°C entraînera un changement de coercivité de 100 à 200 kA/m. Un maintien de moins de 3 heures entraîne une amélioration insuffisante de la coercivité, tandis qu'un maintien de plus de 5 heures réduit le produit énergétique de 2 à 3 %.

3.7 Usinage (Contrôle dimensionnel de précision)

Usinage grossier : utilisez une meule diamantée (maille 120-150) pour couper l'ébauche frittée à des dimensions presque finies (avec une surépaisseur d'usinage de 0,1 à 0,2 mm). Contrôlez la vitesse de coupe à 10-15 mm/min ; une vitesse excessive fait monter la température de la surface de coupe au-dessus de 100°C, entraînant une démagnétisation locale. Un écart de profondeur de coupe de 0,05 mm entraîne une tolérance insuffisante pour la finition ultérieure, affectant ainsi la précision dimensionnelle.

Usinage de finition : utilisez une rectifieuse CNC pour le meulage des trous intérieurs, des cercles extérieurs et des faces d'extrémité avec une meule diamantée (maille 200-300). Contrôlez la vitesse d'avance de meulage à 5-10 μm par passe pour garantir la précision dimensionnelle : tolérance de diamètre ±0,02 mm, rondeur ≤0,005 mm et rugosité de surface Ra ≤0,8 μm. Après le meulage, nettoyer avec des ondes ultrasonores (fréquence 40 kHz, 10-15 minutes) en utilisant un agent nettoyant neutre à base d'eau (pH 7-8) pour éliminer les débris de meulage résiduels, qui pourraient provoquer des cloques lors du traitement de surface ultérieur. Pour les aimants de servomoteur de haute précision (par exemple, les aimants annulaires de 50 mm de diamètre), l'inspection post-finition avec une jauge de diamètre laser garantit un écart de diamètre extérieur ≤ 0,003 mm, évitant ainsi les espaces d'air inégaux entre le rotor du moteur et le stator qui provoquent du bruit de fonctionnement.

3.8 Traitement de surface (protection contre la corrosion)

Les paramètres et les scénarios d'application des différents processus de traitement de surface doivent être précisément adaptés, avec les détails spécifiques suivants :

Placage de zinc (Zn) : Adoptez le zingage acide avec une épaisseur de revêtement de 5 à 10 μm (écart d'épaisseur local ≤ 1 μm). La passivation post-placage utilise une solution de chromate (pH 2-3) pour améliorer la résistance à la corrosion. Les tests au brouillard salin neutre (solution NaCl à 5 ​​%, 35°C) doivent durer ≥48 heures sans rouille rouge. Convient aux environnements secs (par exemple, moteurs intérieurs, capteurs d'équipement de bureau) à faible coût (environ 0,5 RMB par pièce), mais la durée de vie n'est que de 1 à 2 ans dans des environnements avec une humidité ≥ 80 %.

Placage nickel-cuivre-nickel (Ni-Cu-Ni) : adoptez un processus de galvanoplastie à trois couches : nickel inférieur (3-5 μm) pour une adhérence améliorée, cuivre moyen (8-10 μm) pour une résistance à la corrosion améliorée et nickel supérieur (4-5 μm) pour une dureté de surface accrue (dureté ≥HV300), avec une épaisseur totale de 15-20 μm. Les tests au brouillard salin durent ≥ 120 heures, adaptés aux environnements humides (par exemple, moteurs de pompe à eau, petits équipements extérieurs) avec une durée de vie de 3 à 5 ans. Contrôlez la densité de courant pendant la galvanoplastie (1-2A/dm² pour le nickel inférieur, 2-3A/dm² pour le cuivre moyen, 1-1,5A/dm² pour le nickel supérieur) ; Une densité de courant excessive provoque des revêtements rugueux, affectant l'apparence et la résistance à la corrosion.

Revêtement époxy : adopter une pulvérisation électrostatique avec une épaisseur de revêtement de 20 à 30 μm (écart d'uniformité ≤ 2 μm), durcissement à 120-150°C pendant 30 à 60 minutes. Le revêtement durci a une adhérence ≥5MPa (test de coupe transversale) et une excellente résistance acide-alcali (pas de pelage ni de décoloration après 24 heures d'immersion dans une solution à 5 % de H₂SO₄ ou à 5 % de NaOH). Convient aux équipements médicaux (par exemple, bobines de gradient IRM) et aux équipements de l'environnement marin (par exemple, moteurs marins), avec des tests au brouillard salin d'une durée ≥ 200 heures et une durée de vie de 5 à 8 ans. Cependant, le revêtement a une limite de température élevée (température maximale de fonctionnement ≤ 150°C), au-delà de laquelle un ramollissement et un pelage se produisent.

3.9 Magnétisation (transmission du magnétisme)

Sélection de l'équipement : choisissez un équipement spécialisé en fonction de la direction de magnétisation : magnétiseurs à tête unipolaire (intensité du champ magnétique ≥ 2,5 T) pour la magnétisation axiale, appareils de magnétisation annulaire multipolaires (intensité du champ magnétique ≥ 3,0 T) pour la magnétisation radiale et bobines de magnétisation multipolaires personnalisées (8 à 32 pôles) avec tours ajustés en fonction du nombre de pôles (par exemple, les bobines à 16 pôles ont deux fois les tours des bobines à 8 pôles).

Paramètres de magnétisation : Le courant de magnétisation doit être 3 à 5 fois supérieur à la coercivité de l'aimant. Par exemple, les aimants de qualité SH avec HcB = 1 200 kA/m nécessitent un courant de magnétisation de 3 600 à 6 000 kA/m pour garantir une magnétisation saturée (l'insaturation réduit le produit énergétique de 10 à 15 %). Contrôlez le temps de magnétisation entre 0,1 et 0,5 seconde (magnétisation par impulsions) ; un temps excessif provoque un échauffement du serpentin, affectant la durée de vie de l'équipement. Pendant ce temps, positionnez précisément l’aimant au centre du dispositif magnétisant ; un écart de positionnement supérieur à 0,5 mm provoque un décalage de la direction du champ magnétique, affectant les performances de l'application (par exemple, un écart de magnétisation des rotors du moteur provoque des fluctuations de vitesse).

Inspection post-magnétisation : après la magnétisation, utilisez un gaussmètre pour mesurer l'intensité du champ magnétique de surface en 5 points uniformément répartis sur l'aimant (haut, bas, gauche, droite du cercle extérieur et centre de la face d'extrémité). L'écart doit être ≤5 % ; sinon, réajustez les paramètres de magnétisation ou le positionnement pour garantir des champs magnétiques uniformes.

3.10 Inspection complète (performance et contrôle de la qualité)

Tests de performances magnétiques : utilisez un testeur de matériaux à aimant permanent (par exemple, modèle NIM-2000, précision ±0,5 %) pour tester BHmax, HcB, Br et d'autres paramètres à l'aide de la méthode de la courbe de démagnétisation. Échantillonnez au hasard 3 à 5 pièces par lot ; si une pièce échoue, doublez la taille de l’échantillon. Si les échecs persistent, l'ensemble du lot est rejeté. Avant le test, conditionnez l'aimant à 25 °C ± 2 °C pendant 2 heures (les écarts de température affectent les résultats : Br diminue de 0,1 % pour chaque augmentation de 1 °C).

Inspection dimensionnelle et d'apparence : utilisez une machine à mesurer tridimensionnelle (précision ±0,001 mm) pour l'inspection dimensionnelle avec un taux d'échantillonnage ≥10 %, y compris le diamètre extérieur, le diamètre intérieur, l'épaisseur, la rondeur et la coaxialité (coaxialité entre le trou intérieur et le cercle extérieur ≤0,01 mm). Les produits défectueux sont marqués séparément et interdits d'entrer dans les processus en aval. Utilisez un système d'inspection visuelle (résolution ≥2 millions de pixels) pour l'inspection de l'apparence afin d'identifier les rayures de surface (qualifiées si profondeur ≤0,1 mm et longueur ≤2 mm), le pelage du revêtement (qualifié si surface ≤0,5 mm²) et les fissures (toute fissure visible est rejetée). Le taux de défauts d'aspect doit être contrôlé en dessous de 0,3 %.

Tests de fiabilité : effectuer un échantillonnage de fiabilité trimestriel, y compris des tests de stabilité à haute température (maintien à la température de fonctionnement maximale pendant 1 000 heures, avec une atténuation des performances magnétiques ≤ 5 % pour la qualification), des tests de stabilité à basse température (maintien à -40 °C pendant 100 heures, avec une atténuation des performances ≤ 2 % pour la qualification) et des tests de vibrations (vibration de balayage de 10 à 2 000 Hz avec une accélération de 10 g, sans fissures ni atténuation des performances). ≤3 % pour la qualification) pour garantir une fiabilité à long terme.

4. Scénarios d'application typiques : solutions d'adaptation de base pour six secteurs

L’application des aimants NdFeB frittés en anneau couvre plusieurs domaines. Voici les paramètres détaillés et les effets des solutions d’adaptation pour chaque industrie :

Scénario d'application	Exigences des paramètres de performance de base	Méthode de traitement de surface	Effets clés
Moteur d'entraînement de véhicule à énergie nouvelle	Produit énergétique 45-48MGOe (N45-N48), 150°C (qualité SH), magnétisation radiale (8-16 pôles), diamètre extérieur 180-250 mm	Placage Nickel-Cuivre-Nickel (15-20μm)	Puissance moteur 200 kW, vitesse 18 000 tr/min, efficacité de conversion énergétique 97 %
Moteur servo industriel	Produit énergétique 48-50MGOe (N48-N50), 180°C (qualité UH), magnétisation multipolaire (24-32 pôles), rondeur ≤0,003 mm	Revêtement époxy (20-30 μm)	Précision de positionnement ± 0,001 mm, adaptée à l'usinage de précision des machines CNC
Chargeur sans fil	Produit énergétique 33-36MGOe (N35), 100°C (grade M), magnétisation axiale, diamètre extérieur 20-30 mm	Placage de zinc (5-10 μm)	Efficacité de charge 15 W, écart d'alignement ≤ 2 mm.
Bobine de gradient d'IRM médicale	Produit énergétique 38-42MGOe (N42), 120°C (grade H), magnétisation axiale, erreur d'uniformité ≤0,05 %	Revêtement époxy résistant aux acides et aux alcalis	Résolution d'imagerie 0,5 mm, montrant clairement les petites lésions cérébrales
Rotor d'éolienne	Produit énergétique 38-40MGOe (N40), 150°C (qualité SH), magnétisation radiale, diamètre extérieur 1000-1500 mm	Revêtement composite époxy nickel-cuivre-nickel	La production annuelle d'électricité a augmenté de 10 %, taux de défaillance ≤ 0,5 fois/an
Compresseur de climatiseur à inverseur	Produit énergétique 38-42MGOe (N42), 100°C (grade M), magnétisation radiale, diamètre intérieur 30-40 mm	Placage de zinc (8-12μm)	Consommation d'énergie réduite de 30%, bruit ≤40dB, vitesse de refroidissement augmentée de 20%

5. Guide de sélection : Adaptation précise de la demande en quatre étapes

Une sélection inappropriée peut entraîner une perte de performances ou une défaillance de l'équipement. Voici un processus de sélection scientifique :

5.1 Étape 1 : Clarifier les exigences relatives aux paramètres de base

Détermination des paramètres magnétiques : calculez le produit énergétique requis en fonction des exigences de puissance et de performance de l'équipement. Par exemple :

Petits moteurs à courant continu (puissance ≤ 100 W, couple ≤ 1 N·m) : produit énergétique 28-36 MGOe (N30-N35) pour répondre aux besoins électriques de base à faible coût.

Moteurs d'entraînement de taille moyenne (puissance 100 W-10 kW, couple 1-10 N·m) : produit énergétique 38-48 MGOe (N40-N48) pour équilibrer performances et coûts, adapté aux équipements d'automatisation industrielle.

Grand équipement de haute puissance (puissance ≥10 kW, couple ≥10N·m) : produit énergétique 50-52MGOe (N50-N52) pour garantir une sortie de couple élevée, adapté aux véhicules à énergie nouvelle, aux éoliennes et à d'autres scénarios.

Confirmation des paramètres dimensionnels : fournissez les exigences de diamètre extérieur (D), de diamètre intérieur (d), d'épaisseur (H) et de tolérance de l'aimant annulaire. Calculez le poids à l'aide de la formule « Volume = π×(D²-d²)×H/4 » et ajustez les dimensions en fonction des limites de poids de l'équipement (par exemple, les aimants du moteur d'UAV nécessitent un poids ≤ 50 g). Pendant ce temps, spécifiez les tolérances géométriques telles que la rondeur (≤0,005 mm pour une haute précision, ≤0,01 mm pour une précision standard) et la coaxialité (≤0,01 mm) pour éviter d'affecter l'assemblage et l'application.

Sélection de la direction de magnétisation : Déterminez en fonction des exigences de champ magnétique de l'équipement : magnétisation radiale pour les rotors du moteur (nécessitant des champs magnétiques environnants), magnétisation axiale pour les haut-parleurs et les capteurs (nécessitant des champs magnétiques unidirectionnels) et magnétisation multipolaire pour les servomoteurs de haute précision (nécessitant des champs magnétiques multipolaires), avec un nombre de pôles ajusté en fonction des exigences de vitesse (une vitesse plus élevée nécessite plus de pôles, par exemple 16 à 24 pôles pour les moteurs de 10 000 tr/min).

5.2 Étape 2 : Évaluer les conditions de l'environnement d'exploitation

Environnement de température : mesurez la plage maximale de température et de fluctuation de température de l'environnement de fonctionnement de l'équipement pour sélectionner la qualité correspondante :

Environnements à basse température (-40-0°C, par exemple, équipement de la chaîne du froid) : les qualités N/M standard sont suffisantes (température de fonctionnement maximale 80-100°C, performances stables à basses températures), sans avoir besoin de qualités haute température pour réduire les coûts.

Environnements à température normale (0-80°C, par exemple, moteurs intérieurs, appareils électroniques grand public) : les qualités N/M sont adéquates ; pour les scénarios avec des fluctuations de température à court terme (par exemple, une mauvaise dissipation de la chaleur en été), sélectionnez le grade H (120°C) pour réserver une marge de sécurité.

Environnements à haute température (80-150°C, par exemple compartiments moteurs automobiles, fours industriels) : la qualité SH (150°C) est le choix de base ; pour un fonctionnement à long terme proche de 150°C, sélectionnez le grade UH (180°C) pour éviter la démagnétisation thermique.

Environnements à très haute température (150-200°C, par exemple équipements aérospatiaux) : le grade EH (200°C) est la seule option pour garantir des performances stables à des températures extrêmes.

Environnement de corrosion et d'humidité : sélectionnez le traitement de surface en fonction de la corrosivité environnementale :

Environnements secs et propres (équipement de bureau intérieur, électroménager) : Le zingage est suffisant, avec un faible coût et une protection de base.

Environnements humides (pompes à eau, climatiseurs, équipements extérieurs) : placage nickel-cuivre-nickel pour une plus grande résistance à la corrosion, adapté aux environnements avec une humidité ≤90 %.

Environnements corrosifs acides-alcalis (équipements médicaux, équipements chimiques, environnements marins) : Revêtement époxy pour une résistance acide-alcali et au brouillard salin, adapté aux environnements corrosifs complexes.

Environnement de vibration et d'impact : les scénarios de vibrations élevées (machines de construction, moteurs de châssis d'automobile, accélération des vibrations de 5 à 10 g) nécessitent des aimants avec une résistance mécanique plus élevée, tels que des aimants ajoutés au niobium (résistance à la flexion ≥ 200 MPa, résistance aux chocs ≥ 5 kJ/m²). Pendant ce temps, ajoutez des tampons élastiques (tampons en silicone de 1 à 3 mm d'épaisseur) lors de l'installation pour réduire les dommages causés par les vibrations à l'aimant ; les scénarios à faibles vibrations (moteurs intérieurs, capteurs, accélération des vibrations ≤ 5 g) peuvent utiliser des aimants avec une résistance mécanique standard.

5.3 Étape 3 : Équilibrer les performances et les coûts

Évitez la sursélection : sélectionnez la note appropriée en fonction des besoins réels sans rechercher aveuglément des notes élevées. Par exemple, les moteurs de ventilateurs domestiques (puissance 50 W, couple 0,5 N·m) ne nécessitent que le grade N35 (produit énergétique 33-36MGOe) ; La sélection du grade N52 (produit énergétique 50-52MGOe) augmente les coûts de 200 % mais améliore les performances (vitesse du moteur, force du vent) de moins de 5 %, ce qui entraîne un gaspillage de coûts. De même, les capteurs ordinaires (distance de détection 5 mm) répondent aux normes de qualité N30 (produit énergétique 28-30MGOe), ne nécessitant pas de qualités supérieures.

Optimisation des coûts d'approvisionnement en gros : pour les quantités d'approvisionnement ≥ 1 000 pièces, négociez les paramètres de composants personnalisés avec les fournisseurs pour réduire les coûts tout en répondant aux exigences de performance. Par exemple, une usine d'équipement industriel achetant des aimants annulaires pour les moteurs de chaîne de montage (nécessitant un produit énergétique de 40 à 42 MGOe, une température de fonctionnement maximale de 120 °C) a réduit la teneur en dysprosium de 2 % à 1,5 %, garantissant un HcB ≥ 1 000 kA/m tout en réduisant les coûts d'approvisionnement de 15 % par kilogramme et en économisant environ 80 000 RMB en coûts d'approvisionnement annuels. Parallèlement, les achats en gros peuvent négocier des cycles de livraison plus courts (de 15 jours standard à 7 à 10 jours) pour éviter les retards de production dus aux ruptures de stock.

Ajustement des coûts via l'optimisation dimensionnelle : optimisez les dimensions des aimants pour réduire les coûts sans affecter l'assemblage de l'équipement. Par exemple, réduire l'épaisseur d'un aimant annulaire de 5 mm à 4,8 mm (en respectant l'exigence d'espace d'assemblage de 0,2 mm) réduit le poids par pièce de 4 %. Avec un achat annuel de 100 000 pièces, cela réduit la consommation de matières premières d'environ 200 kg et les coûts annuels d'environ 60 000 RMB. De plus, les aimants de taille standard (par exemple, 50 mm, 60 mm de diamètre extérieur) coûtent 10 à 15 % moins cher à produire que les tailles non standard (par exemple, 52,3 mm de diamètre extérieur), car les tailles non standard nécessitent des moules personnalisés, ce qui augmente les coûts des moules et réduit l'efficacité de la production.

5.4 Étape 4 : Vérifier les qualifications des fournisseurs

Vérification de la certification du système : donnez la priorité aux fournisseurs certifiés ISO 9001 pour le système de gestion de la qualité afin de garantir des processus de contrôle de qualité clairs (par exemple, inspection des matières premières, inspection en cours de processus, inspection à 100 % du produit final). Pour les applications automobiles (par exemple, moteurs d'entraînement, capteurs du système de direction), confirmez que les fournisseurs disposent de la certification IATF 16949 Automotive Quality Management System, qui impose des exigences plus strictes en matière de cohérence et de traçabilité des produits (par exemple, conservation des dossiers d'approvisionnement en matières premières, des enregistrements des paramètres de production et des rapports d'inspection pour chaque lot pendant au moins 3 ans). Pour les aimants utilisés dans les équipements médicaux (par exemple, instruments de diagnostic, dispositifs thérapeutiques), les fournisseurs doivent détenir la certification ISO 13485 du système de gestion de la qualité des dispositifs médicaux pour garantir le respect des normes d'hygiène et de sécurité du secteur de la santé.

Évaluation des capacités de test : exiger des fournisseurs qu'ils fournissent une liste des équipements de test et des rapports d'étalonnage annuels. Les équipements d'essai de base (par exemple, testeurs de matériaux à aimants permanents, machines à mesurer tridimensionnelles) doivent être calibrés par des institutions de métrologie reconnues au niveau national, avec des rapports d'étalonnage valables ≤ 1 an. De plus, les fournisseurs doivent émettre des « rapports d'inspection d'usine » pour chaque lot, comprenant des données clés telles que les propriétés magnétiques (valeurs BHmax, HcB, Br mesurées), les écarts dimensionnels, l'épaisseur du traitement de surface et les résultats des tests au brouillard salin. Pour les scénarios à forte demande (par exemple, équipements aérospatiaux), demandez des rapports d'inspection tiers (émis par des laboratoires accrédités CNAS) pour garantir l'objectivité des résultats des tests.

Expérience de production et vérification de la capacité : donner la priorité aux fournisseurs ayant ≥ 5 ans d’expérience et une capacité de production annuelle de ≥ 500 tonnes. Ces entreprises disposent généralement de capacités de contrôle de processus matures (par exemple, contrôle précis de la taille des particules de poudre, stabilité de la température de frittage), réduisant ainsi le risque d'écarts de performances des produits dus aux fluctuations de la production (par exemple, écart de produit énergétique ≤ 3 % d'un lot à l'autre). Pendant ce temps, comprenez la clientèle du fournisseur ; S'ils ont servi des clients dans des secteurs similaires au vôtre (par exemple, en fournissant des produits aux constructeurs automobiles de véhicules à énergies nouvelles ou aux usines d'équipements médicaux), ils sont plus susceptibles de comprendre les besoins du secteur et de réduire les coûts de communication. De plus, confirmez la capacité de production d’urgence du fournisseur (par exemple, capacité d’expansion mensuelle de la production pour les commandes urgentes) afin d’éviter les retards de livraison dus à une capacité insuffisante.

6. Précautions d'utilisation : atténuation des risques liés au cycle de vie

Un fonctionnement standardisé est requis pour les aimants NdFeB frittés en anneau pendant le transport, l'installation, l'utilisation, la maintenance et l'élimination afin d'éviter une atténuation des performances, des accidents de sécurité ou des pannes d'équipement. Les exigences spécifiques sont les suivantes :

6.1 Transport : Anti-collision et interférence antimagnétique

Protection de l'emballage : Adoptez une structure d'emballage multicouche de « palette en bois de carton de rembourrage en mousse ». Chaque aimant est enveloppé dans une boîte en mousse indépendante (épaisseur ≥5 mm), avec un espace de ≤1 mm à l'intérieur de la boîte en mousse pour éviter les frottements entre l'aimant et la mousse dus aux vibrations du transport. Lorsque vous emballez plusieurs aimants, placez des plaques d'isolation magnétique (par exemple, des feuilles de fer de 0,5 mm d'épaisseur) entre les aimants adjacents pour éviter les collisions causées par une forte attraction magnétique (un seul aimant de qualité N45 avec un diamètre extérieur de 200 mm a une force d'attraction de plus de 500 kg, et les collisions peuvent facilement provoquer un écaillage des bords). Les palettes en bois doivent être résistantes à l'humidité (recouvertes d'une peinture imperméable) pour éviter la rouille magnétique causée par l'infiltration de l'eau de pluie pendant le transport.

Contrôle de l'environnement de transport : les véhicules de transport doivent être équipés d'enregistreurs de température et d'humidité pour garantir que la température de transport est ≤ 40 °C et l'humidité est ≤ 60 %. Évitez le transport dans des conditions extrêmes telles qu'une exposition à des températures élevées (par exemple, des températures intérieures du véhicule dépassant 60 °C en été) ou de fortes pluies. Pendant ce temps, évitez les itinéraires traversant des zones de champ magnétique puissant (par exemple, à proximité de grandes sous-stations ou de grues électromagnétiques). Si le passage à travers de telles zones est inévitable, ajoutez un bouclier magnétique (par exemple, une plaque de permalloy d'une épaisseur ≥ 1 mm) à l'extérieur de l'emballage pour réduire l'impact des champs magnétiques externes sur les aimants (des intensités de champ magnétique externe supérieures à 0,5 T peuvent provoquer une démagnétisation partielle des aimants).

Normes de chargement et de déchargement : utiliser des chariots élévateurs ou des grues pour le chargement et le déchargement (sélectionnés en fonction du poids du colis ; la manutention manuelle est autorisée pour les cartons individuels pesant ≤ 50 kg). Ne faites pas glisser les packages directement. Lors de la manipulation d'aimants individuels, utilisez des accessoires spécialisés (par exemple, des accessoires en laiton avec des couches antidérapantes en caoutchouc) ; ne touchez pas les aimants directement avec les mains (en particulier les aimants de grande taille, qui ont une forte attraction et peuvent facilement provoquer un pincement des mains). Maintenez une distance ≥ 10 cm entre les aimants et les autres composants métalliques (par exemple, les dents du chariot élévateur) pendant le chargement et le déchargement pour éviter les collisions causées par l'attraction.

6.2 Installation : positionnement précis et fonctionnement standardisé

Sélection et utilisation des outils : les outils d'installation doivent être fabriqués à partir de matériaux non magnétiques, tels que des clés en laiton (sélectionnées en fonction des spécifications des boulons), des tournevis en plastique et des fixations en céramique. N'utilisez pas d'outils en acier au carbone (par exemple, des clés ordinaires, des pinces), car les outils en acier au carbone seront fortement attirés par les aimants. L'attraction soudaine peut provoquer la collision des outils avec les aimants (entraînant des rayures ou des fissures en surface), et la limaille de fer sur la surface de l'outil adhèrera aux aimants, formant des « courts-circuits magnétiques locaux » (conduisant à une répartition inégale du champ magnétique, par exemple une augmentation de 10 % des fluctuations du couple moteur). Si une fixation temporaire des aimants est nécessaire lors de l'installation, utilisez un ruban non magnétique (par exemple, du ruban polyimide) ; ne pas utiliser de ruban transparent (qui laisse facilement des résidus de colle, affectant la qualité du revêtement ultérieur).

Écart d'installation et contrôle de la coaxialité : réservez les espaces d'installation en fonction des exigences de conception de l'équipement. Par exemple, l'entrefer entre le rotor du moteur et le stator est généralement de 0,2 à 0,5 mm. Utilisez des jauges d'épaisseur (précision 0,01 mm) pour vérifier l'écart lors de l'installation, en garantissant des écarts uniformes autour de la circonférence (écart ≤ 0,05 mm). Des espaces excessivement petits provoqueront un « frottement » (frottement entre le rotor et le stator) pendant le fonctionnement du moteur, entraînant une usure du revêtement de la surface de l'aimant et une perte de poudre magnétique. Des espaces excessivement grands augmenteront le taux de fuite du flux magnétique (une augmentation de 0,1 mm de l'espace augmente le taux de fuite de 5 %), ce qui entraînera une réduction de la puissance de sortie du moteur. Pendant ce temps, assurez-vous que la coaxialité entre l'aimant et l'arbre de montage est ≤0,01 mm, ce qui peut être détecté à l'aide d'un indicateur à cadran (précision 0,001 mm). Un écart excessif de coaxialité provoquera une force centrifuge déséquilibrée lorsque l'aimant tourne à des vitesses élevées, entraînant des vibrations de l'équipement (une accélération des vibrations supérieure à 5 g peut provoquer le desserrage de l'aimant).

Séquence d'assemblage multi-aimants et protection : lorsque plusieurs aimants annulaires doivent être assemblés coaxialement (par exemple, un rotor de moteur composé de 6 aimants), déterminez la séquence d'assemblage basée sur le principe de « l'attraction hétéropolaire ». Tout d'abord, fixez le premier aimant à la base de montage à l'aide de broches de positionnement, puis poussez le deuxième aimant axialement à l'aide d'un dispositif spécialisé avec isolation magnétique (par exemple, un bloc poussoir en plastique). Évitez tout contact direct avec les mains pour éviter de pincer les doigts entre les deux aimants. Après avoir installé chaque aimant, utilisez un gaussmètre pour détecter l'intensité du champ magnétique de surface afin de garantir la direction correcte du champ magnétique (une installation inversée provoquera une annulation mutuelle du circuit magnétique global, empêchant le fonctionnement normal de l'équipement). Une fois tous les assemblages terminés, installez des anneaux de retenue (par exemple, des anneaux en acier inoxydable d'une épaisseur ≥ 3 mm) aux deux extrémités des aimants pour empêcher tout mouvement axial des aimants pendant le fonctionnement de l'équipement.

6.3 Utilisation : surveillance en temps réel et prévention des surcharges

Surveillance de la température en temps réel : installez des capteurs de température (par exemple, des capteurs à résistance en platine PT100 avec une précision de ± 0,1 °C) à proximité des aimants pour surveiller la température de fonctionnement en temps réel. Les données de température doivent être connectées au système de contrôle de l'équipement. Lorsque la température atteint 90 % de la température de fonctionnement maximale (par exemple, réglez la température d'alarme à 135 °C pour les aimants de qualité SH avec une température de fonctionnement maximale de 150 °C), déclenchez une alarme et réduisez la charge de l'équipement (par exemple, réduisez la vitesse du moteur de 18 000 tr/min à 15 000 tr/min) pour éviter une démagnétisation irréversible causée par une augmentation continue de la température. Pour les petits équipements sur lesquels des capteurs ne peuvent pas être installés (micro-capteurs par exemple), détecter régulièrement la température de surface de l'aimant à l'aide d'un thermomètre infrarouge (précision ±1°C). La fréquence de détection est déterminée en fonction de l'intensité d'utilisation (par exemple, un équipement fonctionnant en continu nécessite une détection toutes les 2 heures).

Contrôle de charge et manipulation anormale : définissez la limite supérieure de charge de l'équipement en fonction des paramètres de performance évalués des aimants ; ne permettez pas un fonctionnement en surcharge. Par exemple, pour un aimant annulaire de qualité N45 supportant un moteur industriel (couple nominal 10 N·m), la charge de l'équipement doit être contrôlée à ≤9 N·m (en réservant une marge de sécurité de 10 %). Un fonctionnement en surcharge à long terme à 11 N·m augmentera la perte de cuivre et la perte de fer du moteur, augmentant ainsi encore la température de l'aimant (une augmentation de 8 à 10 °C pour chaque surcharge de 10 %). Dans le même temps, les aimants supporteront une plus grande force électromagnétique, ce qui peut provoquer des microfissures à l'intérieur (la propagation des fissures réduira le produit énergétique de 10 à 15 %). Lorsque des anomalies de l'équipement se produisent (par exemple, chute soudaine de la vitesse, augmentation du bruit), arrêtez immédiatement la machine pour vérifier si les aimants sont démagnétisés, desserrés ou endommagés afin d'éviter d'étendre le défaut.

Protection contre les interférences magnétiques : évitez de placer les aimants à proximité de sources de champs magnétiques puissants (par exemple, machines à souder électromagnétiques, grands électro-aimants), car des champs magnétiques puissants peuvent provoquer une magnétisation inverse des aimants (taux de démagnétisation supérieur à 30 %). Si l'équipement doit être utilisé dans un environnement soumis à des interférences électromagnétiques (par exemple, ateliers d'usine avec plusieurs convertisseurs de fréquence), effectuez un blindage magnétique sur les composants où se trouvent les aimants (par exemple, installez un blindage en permalloy d'épaisseur ≥2 mm). La résistance de mise à la terre du blindage doit être ≤4Ω pour absorber efficacement les interférences électromagnétiques externes et empêcher les fluctuations du champ magnétique d'affecter la précision de l'équipement (par exemple, l'erreur de détection du capteur augmentant de ±0,1 mm à ±0,5 mm).

6.4 Entretien et élimination : inspection régulière et protection de l'environnement

Plan de maintenance régulière : élaborer des plans de maintenance trimestriels et annuels. L'entretien trimestriel comprend : le nettoyage de la surface de l'aimant (essuyer avec un chiffon non pelucheux imbibé d'alcool pour éliminer la poussière et l'huile, empêchant les impuretés d'affecter la distribution du champ magnétique), l'inspection du revêtement de surface (vérifier l'écaillage et la rouille ; si de la rouille sur une petite zone est trouvée, polir doucement avec du papier de verre fin (≥ 800 mesh) et appliquer de la peinture antirouille), et l'inspection des fixations d'installation (par exemple, vérifier si les boulons et les anneaux de retenue sont desserrés ; serrez-les en temps opportun conformément aux exigences de couple conçues, telles que 25 N·m pour les boulons M8). L'entretien annuel comprend : l'échantillonnage et le test des propriétés magnétiques (échantillonnage de 5 % de l'équipement par lot, démontage et test des paramètres BHmax et Br des aimants ; si l'atténuation dépasse 5 %, effectuer une inspection du lot) et le remplacement des composants vieillissants (par exemple, les boucliers magnétiques et les tampons tampons doivent être remplacés après 3 ans d'utilisation).

Spécifications d'élimination : Les aimants NdFeB frittés à anneau usé sont des déchets dangereux contenant des terres rares et doivent être traités par des entreprises disposant d'un « permis d'exploitation de déchets dangereux » ; ne les jetez pas au hasard et ne les mélangez pas avec les ordures ménagères. Avant l'élimination, démagnétisez les aimants à l'aide d'un équipement de démagnétisation spécialisé (en appliquant un champ magnétique inverse pour réduire les propriétés magnétiques à moins de 1 % de la valeur d'origine) pour éviter les accidents de sécurité causés par la forte attraction des aimants usagés (par exemple, les collisions causées par l'attraction de composants métalliques lors du recyclage). Les aimants ayant une valeur de recyclage (par exemple, pas de fissures ni de rouille, atténuation des performances magnétiques ≤ 10 %) peuvent être remis à des entreprises de recyclage professionnelles pour extraire des éléments de terres rares (par exemple, néodyme, dysprosium), et les terres rares récupérées peuvent être réutilisées dans la production de nouveaux aimants pour réaliser le recyclage des ressources. Les aimants sans valeur de recyclage doivent subir un traitement inoffensif (par exemple, oxydation à haute température, conversion du fer et des terres rares en oxydes stables dans un environnement de 800 à 1 000 °C). Les données de traitement doivent être enregistrées et archivées (durée de conservation ≥5 ans) pour contrôle par les services de protection de l'environnement.

7. Foire aux questions (FAQ)

Lors de la sélection, de l'utilisation et de la maintenance des aimants NdFeB frittés en anneau, les praticiens de l'industrie sont souvent confrontés à diverses questions pratiques. Voici 8 questions très fréquentes et réponses professionnelles :

7.1 Après avoir utilisé l'aimant pendant un certain temps, l'intensité du champ magnétique diminue. Comment déterminer s’il s’agit d’une démagnétisation réversible ou irréversible ?

Ceci peut être initialement déterminé en utilisant la « méthode de récupération de température » : placez l'aimant dans un environnement de température normale de 25 °C ± 2 °C pendant 24 heures, puis utilisez un gaussmètre pour mesurer l'intensité du champ magnétique de surface. Si la résistance récupère de plus de 50 % par rapport à avant le refroidissement et peut être restaurée à plus de 90 % des performances d'origine après remagnétisation, il s'agit d'une démagnétisation réversible (principalement causée par une surchauffe à court terme ou une faible interférence du champ magnétique externe). S'il n'y a pas de récupération significative de la résistance après un séjour à température ambiante, ou si les performances après remagnétisation sont toujours inférieures à 80 % de la valeur d'origine, il s'agit d'une démagnétisation irréversible (principalement causée par une surchauffe à long terme, de forts champs magnétiques inverses, des fissures internes ou de la rouille). Par exemple, un aimant de qualité SH (température de fonctionnement maximale de 150 °C) utilisé dans un moteur présente une diminution de 20 % de l'intensité du champ magnétique après avoir fonctionné à 160 °C pendant 2 heures. Après repos à température ambiante, la résistance récupère de 12 %, et après remagnétisation, elle est restaurée à 95 % de la valeur d'origine, ce qui est une démagnétisation réversible. S'il fonctionne à 180°C pendant 10 heures, l'intensité du champ magnétique diminue de 40 %, sans récupération après un repos à température ambiante, et seulement 60 % de la valeur d'origine est restaurée après remagnétisation, qui est une démagnétisation irréversible.

7.2 Comment utiliser une méthode simple pour détecter si la direction de magnétisation de l'aimant annulaire est correcte ?

La « méthode de positionnement par boussole » ou « méthode de distribution de poudre de fer » peut être utilisée : ① Méthode de positionnement par boussole : approchez une boussole de la surface extérieure de l'aimant et faites tourner l'aimant lentement. Si l'aiguille de la boussole est toujours cohérente avec la direction radiale de l'aimant (pointant vers le pôle N ou S de l'aimant), elle est magnétisée radialement. Si l'aiguille est toujours cohérente avec la direction axiale de l'aimant (pointant vers la face d'extrémité de l'aimant), elle est magnétisée axialement. Si l'aiguille pointe dans des directions différentes à différentes positions (par exemple, l'aiguille dévie de 90° pour chaque rotation de 45°), elle est magnétisée multipolaire et le nombre de pôles correspond au nombre de déflexions de l'aiguille (par exemple, 8 déflexions par rotation complète indiquent une magnétisation à 8 pôles). ② Méthode de distribution de poudre de fer : Saupoudrez uniformément de la poudre de fer fine (taille des particules 100-200 mesh) sur la surface de l'aimant et tapotez doucement l'aimant. Si la poudre de fer est disposée dans la direction radiale (formant des lignes radiales du trou intérieur au cercle extérieur), elle est magnétisée radialement. S'il est disposé le long de la direction axiale (formant des lignes parallèles depuis la face d'extrémité supérieure jusqu'à la face d'extrémité inférieure), il est magnétisé axialement. Pour une magnétisation multipolaire, la poudre de fer formera de petites lignes denses dans différentes régions polaires et la direction des lignes change avec la polarité.

7.3 Si la surface de l'aimant annulaire présente des rayures ou une légère rouille, cela affectera-t-il les performances ?

Cela doit être jugé en fonction du degré de dommage et de l'emplacement : ① Si la profondeur des rayures est ≤ 1/3 de l'épaisseur du revêtement (par exemple, une épaisseur de revêtement de zinc de 8 μm, une profondeur de rayures ≤ 2,5 μm) et qu'elle est située dans une zone non travaillée (par exemple, la face d'extrémité de l'aimant, qui ne participe pas à la sortie du champ magnétique), polissez-le simplement avec du papier de verre fin (≥ 800 mesh) pour éliminer les bavures et nettoyer. avec de l'alcool ; les performances ne seront pas affectées. Si la rayure est située dans la zone de travail (par exemple, la surface extérieure opposée au stator du moteur), même si la profondeur est faible, elle peut provoquer une répartition inégale du champ magnétique (l'intensité du champ magnétique local diminue de 5 à 8 %). Son remplacement dépend des exigences de l'équipement en matière d'uniformité du champ magnétique (par exemple, les servomoteurs de haute précision doivent être remplacés, tandis que les moteurs de ventilateur ordinaires peuvent continuer à être utilisés). ② S'il y a de la rouille ponctuelle sur la surface (zone ≤ 1 mm²) qui n'a pas pénétré dans le substrat (aucune poudre de rouille ne tombe lorsqu'elle est grattée avec une lame), polissez d'abord la rouille avec du papier de verre fin, puis appliquez une couche de peinture antirouille (par exemple, peinture antirouille époxy d'une épaisseur de 5 à 10 μm) ; il peut continuer à être utilisé après séchage. Si la zone de rouille dépasse 5 % ou si des couches de rouille feuilletées apparaissent (les dommages au substrat sont visibles après grattage), la coercivité locale diminuera (HcB dans la zone rouillée peut diminuer de 100 à 200 kA/m) et une utilisation à long terme peut provoquer une démagnétisation globale ; l'aimant doit être remplacé.

7.4 En raison de l'espace limité dans les petits équipements, les aimants annulaires de grande taille peuvent-ils être découpés en tailles plus petites pour être utilisés ?

L'auto-coupe n'est pas recommandée ; un traitement personnalisé par des fournisseurs professionnels est requis. L'auto-coupage présente trois problèmes majeurs : ① Destruction de la structure du domaine magnétique : les domaines magnétiques du NdFeB fritté sont disposés de manière 定向. Couper avec des outils ordinaires (par exemple, meuleuses d'angle, scies à métaux) provoquera de fortes vibrations et des températures élevées (températures locales supérieures à 200°C), conduisant à des domaines magnétiques désordonnés. Après la coupe, le produit énergétique peut diminuer de 20 à 30 % et ne peut pas être restauré par remagnétisation. ② Augmentation du risque de fissuration : les aimants sont relativement fragiles (résistance à la flexion d'environ 150 à 200 MPa) et une force inégale lors de l'auto-coupe peut facilement provoquer des fissures pénétrantes (taux de fissure dépassant 50 %). Les aimants fissurés peuvent se briser pendant l'utilisation, provoquant une panne de l'équipement. ③ Oxydation de surface sévère : le substrat magnétique (contenant 60 % à 70 % de fer) est exposé à l'air pendant la coupe et est sujet à une oxydation rapide (de la rouille rouge apparaît sur la surface de coupe dans les 2 heures), qui ne peut pas être complètement réparée par un traitement de surface ultérieur. Les fournisseurs professionnels utilisent le procédé de « découpe par pré-magnétisation », en utilisant des machines de découpe à fil diamanté (température de coupe ≤50°C, amplitude de vibration ≤5μm) pour couper l'aimant à la taille requise avant la magnétisation. Après la découpe, le traitement de surface et la magnétisation sont effectués pour garantir qu'il n'y ait aucun impact sur les performances magnétiques, avec une précision de coupe allant jusqu'à ± 0,01 mm.

7.5 Il existe des différences de performances entre les lots du même modèle d'aimants annulaires achetés. Comment résoudre cela ?

Tout d’abord, travaillez avec le fournisseur pour analyser les causes des différences. Les solutions courantes sont les suivantes : ① Vérifier la cohérence des paramètres : vérifier le rapport d'inspection d'usine de chaque lot pour confirmer si les paramètres de base tels que BHmax, HcB et Br se situent dans la plage de tolérance convenue (par exemple, écart convenu du produit énergétique de qualité N45 ≤ 3 %). Si la tolérance est dépassée, demandez au fournisseur de retourner ou de remplacer la marchandise. Si dans la plage de tolérance mais que l'équipement a des exigences extrêmement élevées en matière de cohérence des performances (par exemple, les moteurs à fonctionnement synchrone multi-aimant nécessitent un écart de produit énergétique par lots ≤ 2 %), négociez avec le fournisseur pour réduire la tolérance de production (par exemple, en optimisant le contrôle de la taille des particules de poudre et la stabilité de la température de frittage). Si nécessaire, augmentez le taux d'échantillonnage (de 10 % à 20 %) et filtrez les produits ayant des performances plus similaires en groupes (par exemple, en regroupant séparément les aimants avec le produit énergétique 44-45MGOe et 45-46MGOe) pour éviter de mélanger des aimants avec des performances différentes, ce qui pourrait provoquer un fonctionnement instable de l'équipement. ② Suivez le processus de production : demandez au fournisseur de fournir des enregistrements de production des différents lots (par exemple, rapport de matière première, courbe de température de frittage, paramètres de traitement de vieillissement) pour identifier si les différences de performances sont causées par des changements dans les lots de matières premières (par exemple, des fluctuations de la pureté des éléments des terres rares) ou des ajustements des paramètres du processus (par exemple, un écart de température de frittage supérieur à 5 °C). Si le problème provient du processus, demandez instamment au fournisseur d'ajuster le processus (par exemple, en remplaçant le lot de matières premières, en calibrant le capteur de température du four de frittage) et de fournir des rapports de vérification du processus pour les lots suivants. ③ Établir une gestion de la classification des stocks : si les différences entre les lots ne peuvent pas être complètement éliminées, marquez chaque lot d'aimants séparément lors de l'entreposage, enregistrez les paramètres de performance clés et utilisez-les conformément au principe du « même lot d'abord » pour éviter les mélanges croisés. Parallèlement, pour les produits de différents lots présentant des performances similaires, effectuez un « regroupement correspondant » via des tests de performances magnétiques (par exemple, regroupement d'aimants avec un écart HcB ≤ 50 kA/m) afin de minimiser les différences de performances au sein de chaque groupe et de réduire les impacts sur l'équipement.

7.6 Lors de l'utilisation d'aimants annulaires dans des environnements à basse température (par exemple -40 °C), un traitement spécial est-il requis ?

Aucun traitement spécial n'est requis dans les environnements à basse température, mais deux points doivent être notés : ① Caractéristiques de changement de performances : dans la plage de température de -40 °C à température ambiante, les performances magnétiques des aimants NdFeB frittés s'améliorent légèrement (par exemple, pour les aimants de qualité N35 à -40 °C, Br est 2 à 3 % plus élevé et HcB est 5 à 8 % plus élevé qu'à 25 °C), sans problème de démagnétisation. Ils conviennent donc aux équipements de la chaîne du froid (par exemple les moteurs de camions frigorifiques) et aux capteurs extérieurs basse température. Il convient toutefois de prêter attention à l'impact des basses températures sur les propriétés mécaniques des aimants : la fragilité augmente légèrement à basse température (la résistance à la flexion diminue de 5 à 10 %). Lors de l'installation, les impacts violents (par exemple, coups, chutes) doivent être évités, et des tampons flexibles (par exemple, des tampons en silicone de 1 à 2 mm d'épaisseur) peuvent être ajoutés entre l'aimant et la base de montage pour réduire le risque de fissuration dû à un impact à basse température. ② Adaptation à la dilatation thermique : si l'aimant est assemblé avec d'autres composants métalliques (par exemple, des arbres de moteur, principalement en acier 45#), la différence de leurs coefficients de dilatation thermique doit être prise en compte (le NdFeB fritté a un coefficient de dilatation thermique d'environ 8×10⁻⁶/°C, tandis que l'acier 45# a environ 11×10⁻⁶/°C). Dans des environnements à basse température, les deux matériaux se contractent différemment, ce qui peut augmenter l'espace d'assemblage (par exemple, pour un ajustement d'arbre magnétique de 200 mm de diamètre, l'espace peut augmenter de 0,05 mm lors d'un refroidissement de 25°C à -40°C). Si l'équipement a des exigences d'écart strictes (par exemple, des servomoteurs de précision nécessitant un écart ≤0,1 mm), un montant de compensation d'écart peut être réservé pendant la phase de conception (par exemple, en réduisant l'écart d'assemblage à température ambiante de 0,1 mm à 0,05 mm), ou des matériaux correspondants avec des coefficients de dilatation thermique plus similaires (par exemple, des arbres en alliage de titane avec un coefficient de dilatation thermique d'environ 9 × 10⁻⁶/°C) peuvent être sélectionnés.

7.7 Comment déterminer si un aimant annulaire a atteint un état de « magnétisation saturée » ?

Ceci peut être déterminé en utilisant la « méthode de test de performance magnétique » ou la « méthode d'effet de fonctionnement de l'équipement » : ① Méthode de test de performance magnétique : utilisez un testeur de matériau à aimant permanent pour détecter la courbe de démagnétisation de l'aimant. Si le « point d'inflexion » (c'est-à-dire le point correspondant à HcB) de la courbe de démagnétisation est clair et que BHmax atteint la valeur standard du grade (par exemple, BHmax ≥43MGOe pour le grade N45), l'aimant est considéré comme saturé. Si la courbe de démagnétisation n'a pas de point d'inflexion évident ou si le BHmax est inférieur de plus de 10 % à la valeur standard (par exemple, le BHmax du grade N45 n'est que de 38 MGOe), elle est insaturée. De plus, la rémanence Br peut être mesurée ; si Br atteint plus de 95 % de la valeur standard de la qualité (par exemple, Br standard ≥1,35T pour la qualité N45, Br mesuré ≥1,28T), il peut également être déterminé comme saturé. ② Méthode d'effet de fonctionnement de l'équipement : installez l'aimant dans l'équipement et comparez les performances nominales avec les performances de fonctionnement réelles. Si la sortie réelle (par exemple, couple moteur, distance de détection du capteur) atteint plus de 95 % de la valeur nominale et fonctionne de manière stable (pas de fluctuations de couple ni d'erreurs de détection excessives), la magnétisation est saturée. Si la sortie réelle est inférieure de plus de 10 % à la valeur nominale (par exemple, le couple nominal du moteur est de 10 N·m, mais le couple réel n'est que de 8,5 N·m) et que d'autres défaillances de composants de l'équipement (par exemple, dommages à la bobine, blocage mécanique) sont exclues, l'aimant est probablement insaturé et doit être remagnétisé (en appliquant un courant de magnétisation plus élevé, par exemple en augmentant de 4 000 kA/m à 5000kA/m).

7.8 Qu'est-ce que le phénomène de « vieillissement magnétique » des aimants annulaires ? Comment ralentir le taux de vieillissement magnétique ?

Le « vieillissement magnétique » fait référence à l'atténuation progressive des performances magnétiques des aimants lors d'une utilisation à long terme en raison de facteurs environnementaux (température, humidité, vibrations), se manifestant par des diminutions annuelles de BHmax et Br et de légères fluctuations de HcB, généralement avec un taux d'atténuation annuel de 1 % à 3 % (dans des conditions normales d'utilisation). Les mesures visant à ralentir le vieillissement magnétique sont les suivantes : ① Contrôler la température de fonctionnement : éviter une utilisation à long terme dans des environnements proches de la température de fonctionnement maximale (par exemple, pour les aimants de qualité SH avec une température de fonctionnement maximale de 150 °C, il est recommandé de contrôler la température en dessous de 130 °C). Pour chaque diminution de température de 10 °C, le taux de vieillissement magnétique peut être réduit de 20 à 30 %. Pour les scénarios de température élevée, optimisez la dissipation thermique de l'équipement (par exemple, en ajoutant des ventilateurs de refroidissement, en utilisant de la graisse silicone thermoconductrice) pour abaisser la température de fonctionnement de l'aimant. ② Renforcer la protection anticorrosion : inspectez régulièrement le revêtement de la surface de l'aimant ; Si le revêtement présente des dommages (par exemple, rayures, pelage), réparez-le rapidement avec une peinture époxy (5 à 10 µm d'épaisseur) pour éviter l'oxydation du substrat. Dans les environnements humides, installez des couvercles résistants à l'humidité (par exemple, des couvercles en acrylique avec dessicants) autour des aimants pour contrôler l'humidité ambiante en dessous de 60 %. ③ Réduisez les vibrations et les impacts : pour les équipements à fortes vibrations (par exemple, les moteurs de machines de construction), en plus d'ajouter des tampons tampons entre l'aimant et la base de montage, inspectez régulièrement les fixations d'installation (par exemple, le couple des boulons) pour éviter le desserrage de l'aimant et des vibrations supplémentaires. Pendant ce temps, évitez les cycles démarrage-arrêt fréquents de l'équipement (les démarrages-arrêts fréquents provoquent des changements répétés du champ magnétique, accélérant le désordre du domaine magnétique) et prolongez la durée de fonctionnement unique (par exemple, en contrôlant le nombre de démarrages-arrêts quotidiens à ≤10).

8. Sélection et utilisation des équipements de test de performances magnétiques : garantir la précision des tests

Les tests de performances magnétiques sont un maillon clé du contrôle de la qualité des aimants NdFeB frittés en anneau. L'équipement approprié doit être sélectionné en fonction du scénario de test (en laboratoire, sur site) et les procédures opérationnelles doivent être standardisées. Les exigences spécifiques sont les suivantes :

8.1 Types d’équipements de test de base et scénarios d’adaptation

Type d'équipement	Paramètres de test	Plage de précision	Scénarios d'adaptation	Points de fonctionnement	Exigences d'entretien
Testeur de matériaux à aimant permanent (par exemple, modèle NIM-2000)	BHmax, HcB, Br, courbe de démagnétisation	±0,5%	Tests complets par lots en laboratoire	① Conditionner les échantillons à 25 °C ± 2 °C pendant 2 heures ; ② Centrez l'échantillon pendant le serrage pour éviter la distorsion de la courbe ; ③ Calibrez l'équipement avant de tester (vérifiez avec des échantillons standards, erreur ≤0,3%)	① Nettoyez la bobine de test mensuellement pour éliminer la poussière ; ② Envoyer chaque année un étalonnage métrologique et conserver le rapport d'étalonnage ; ③ Évitez toute utilisation dans des environnements à champ magnétique puissant (par exemple, à proximité d'électro-aimants)
Gaussmètre portable (par exemple, modèle HT201)	Intensité du champ magnétique de surface (B)	±1%	Tests d'installation et de maintenance sur site	① Maintenez une distance de 1 mm entre la sonde et la surface de l'aimant (chaque changement de distance de 0,1 mm augmente l'erreur de 2 %) ; ② Mesurez 3 fois au même point de test et faites la moyenne ; ③ Évitez les collisions de la sonde avec l'aimant (pour éviter d'endommager le capteur)	① Vérifiez la puissance de la batterie avant chaque utilisation (une faible puissance entraîne une dégradation de la précision) ; ② Calibrez la sonde tous les 6 mois ; ③ Conserver dans un environnement sec (humidité ≤60%)
Fluxmètre (par exemple, modèle WT10A)	Flux magnétique (Φ)	±0,3%	Tests de performances magnétiques globales des petits aimants	① Centrez complètement l'échantillon dans la bobine de test (un écart provoque une erreur > 5 %) ; ② Mettez l'équipement à zéro avant le test (pour éliminer les interférences du champ magnétique environnemental) ; ③ Vérifiez régulièrement la bobine pour déceler toute rupture de fil (une rupture ne provoque aucune lecture)	① Évitez de plier la bobine (pour éviter d'endommager l'enroulement) ; ② Calibrer la précision des tests chaque année (vérifier avec des échantillons de flux magnétique standard) ; ③ Allumer mensuellement lorsqu'il n'est pas utilisé pendant une longue période (pour éviter l'humidité de la bobine)
Instrument de mesure du champ magnétique 3D	Distribution du champ magnétique spatial 3D, uniformité	±0,8%	Tests de champ magnétique d'équipements de haute précision (par exemple, bobines de gradient IRM)	① Réglez la grille de test (par exemple, 5 mm × 5 mm) pour couvrir la zone de travail de l'aimant ; ② Effectuer des tests dans une pièce blindée magnétiquement pour éviter les interférences du champ magnétique externe ; ③ Analyser les données avec un logiciel professionnel (pour calculer l'erreur d'uniformité)	① Assurez-vous que la plate-forme de test est de niveau (l'inclinaison provoque une erreur de position spatiale) ; ② Calibrez le capteur tous les 3 mois ; ③ Mettre à jour la version du logiciel chaque année (pour optimiser les algorithmes de traitement des données)

8.2 Procédures de test et spécifications de traitement des données

Procédure de test complète en laboratoire : ① Préparation des échantillons : sélectionnez au hasard 3 échantillons de chaque lot, éliminez les impuretés de surface (par exemple, huile, limaille de fer) et mesurez les dimensions avec un pied à coulisse (pour confirmer la conformité aux exigences des échantillons de test, par exemple, diamètre 50-100 mm). ② Conditionnement environnemental : placez les échantillons et l'équipement dans un environnement avec une température de 25 °C ± 2 °C et une humidité ≤ 60 % pendant 2 heures. ③ Étalonnage de l'équipement : étalonnez avec des échantillons standard de la qualité correspondante (par exemple, échantillon standard N45 avec BHmax = 45 ± 0,5 MGOe) pour garantir que l'erreur de l'équipement est ≤ 0,5 %. ④ Test d'échantillon : fixez l'échantillon sur la plate-forme de test, démarrez l'équipement pour tester BHmax, HcB et Br et enregistrez la courbe de démagnétisation complète. ⑤ Détermination des données : comparez les données de test avec les normes du produit (par exemple, la qualité N45 nécessite BHmax≥43MGOe, HcB≥1100kA/m, Br≥1,35T). Si les 3 échantillons sont qualifiés, le lot est déterminé comme étant qualifié ; si 1 échantillon n’est pas qualifié, doublez la taille de l’échantillon pour le test. Si les échecs persistent, l'ensemble du lot est rejeté.

Procédure de test rapide sur site : ① Préparation de l'outil : Emportez un gaussmètre portable, un pied à coulisse et un chiffon non pelucheux. Calibrez le gaussmètre avant le test (vérifiez avec une source de champ magnétique standard, par exemple, champ magnétique standard de 100 mT, erreur ≤ 1 %). ② Sélection d'échantillons : sélectionnez au hasard au moins 3 aimants installés ou à installer sur le site d'installation. ③ Nettoyage de la surface : essuyez la surface de l'aimant avec un chiffon non pelucheux pour éliminer la poussière et l'huile. ④ Mesure du champ magnétique : fixez la sonde du gaussmètre verticalement à la surface extérieure de l'aimant, sélectionnez 4 points de test uniformément répartis autour de la circonférence (0°, 90°, 180°, 270°) et enregistrez l'intensité du champ magnétique à chaque point. ⑤ Analyse des données : calculez la valeur moyenne et l'écart des 4 points (un écart ≤ 5 % est qualifié). Si l'écart est excessif, vérifiez si l'aimant est inégalement magnétisé ou mal installé.

Exigences en matière de traitement et d'archivage des données : ① Enregistrement des données : les données de test doivent inclure la date du test, le numéro de l'équipement, le numéro de l'échantillon, la température et l'humidité de l'environnement et les valeurs complètes des paramètres (par exemple, BHmax=44,8MGOe, HcB=1150kA/m, Br=1,38T), sans aucune modification autorisée. ② Génération de rapports : des rapports de test formels (y compris les résultats des tests, les conclusions de détermination et les numéros de certificat d'étalonnage) doivent être émis pour les tests en laboratoire, tandis que les tests sur site nécessitent de remplir des dossiers de test (signés par le testeur pour confirmation). ③ Période d'archivage : les rapports et enregistrements de tests doivent être archivés pendant au moins 3 ans (5 ans pour les industries automobile et médicale) afin de faciliter la traçabilité ultérieure (par exemple, plaintes des clients, analyse des problèmes de qualité).

8.3 Causes courantes des erreurs de test et méthodes de dépannage

Erreurs d'équipement : si l'écart entre les données de test et les valeurs standard dépasse 1 %, cela peut être dû à un équipement non calibré ou à des composants vieillissants. Méthodes de dépannage : ① Ré-étalonner avec des échantillons standard ; si l'erreur dépasse toujours 1 % après l'étalonnage, vérifiez si la bobine de test est endommagée (par exemple, court-circuit de l'enroulement) et remplacez la bobine si nécessaire. ② Pour les équipements utilisés pendant plus de 5 ans, contactez le fabricant pour une maintenance complète (par exemple, remplacement des capteurs, mise à niveau des cartes mères).

Erreurs environnementales : les champs magnétiques externes, les fluctuations de température et d’humidité peuvent affecter les résultats des tests. Méthodes de dépannage : ① Mesurez le champ magnétique environnemental avec un détecteur de champ magnétique avant le test (doit être ≤0,01 T) ; si cela dépasse la norme, ajoutez un bouclier magnétique (par exemple, une plaque en permalloy) autour de l'équipement. ② Suspendez les tests lorsque les fluctuations de température et d'humidité dépassent les limites (par exemple, changement de température > 5 °C/h) et reprenez une fois que l'environnement se stabilise. ③ Évitez de placer des objets métalliques (par exemple, des outils, des téléphones portables) à proximité de l'équipement pour éviter les interférences du champ magnétique.

Erreurs opérationnelles : un écart de serrage de l'échantillon et un mauvais positionnement de la sonde peuvent entraîner une distorsion des données. Méthodes de dépannage : ① Utilisez des dispositifs de positionnement pour centrer l'échantillon pendant le serrage (déviation ≤0,5 mm) et évitez de toucher l'échantillon pendant le test. ② Assurez-vous que la sonde du gaussmètre est perpendiculaire à la surface de l'aimant (angle d'inclinaison ≤ 5°) et maintenez la sonde stable pendant la mesure (évitez les secousses). ③ Former de nouveaux opérateurs (seuls les opérateurs qualifiés peuvent travailler de manière indépendante) et normaliser les procédures opérationnelles.

En tant que composants magnétiques de base dans le domaine industriel, les performances, les processus de fabrication, la sélection et la gestion de l'utilisation des aimants NdFeB frittés en anneau déterminent directement l'efficacité opérationnelle et la durée de vie de l'équipement. Cet article couvre les liens clés tout au long du cycle de vie, depuis l'analyse de définition jusqu'à la mise en œuvre des tests, avec pour objectif principal de fournir des connaissances « pratiques et exploitables » aux praticiens. Qu'il s'agisse de faire correspondre rapidement des scénarios d'application via des tableaux de paramètres, de résoudre des problèmes pratiques via des FAQ ou de contrôler la qualité via des normes de test, l'objectif ultime est d'aider les utilisateurs à éviter les risques, à optimiser les coûts et à améliorer les performances des équipements.

Dans les applications pratiques, il est nécessaire d'ajuster les solutions de manière flexible en fonction des caractéristiques de l'industrie (par exemple, l'industrie automobile se concentre sur la stabilité à haute température et la cohérence des lots, tandis que l'industrie médicale met l'accent sur la résistance à la corrosion et l'uniformité du champ magnétique). Dans le même temps, renforcer la communication technique avec les fournisseurs, en passant de « l'approvisionnement passif » à la « collaboration active » pour optimiser conjointement les paramètres et les processus des produits. Ce n'est qu'ainsi que les avantages en termes de performances des aimants NdFeB frittés en anneau pourront être pleinement utilisés, en soutenant l'innovation des équipements et la modernisation industrielle.
