Comment est fabriqué un aimant NdFeB fritté étape par étape ?

Aimant NdFeB fritté les produits sont largement reconnus pour leur force magnétique exceptionnelle et sont des composants essentiels dans des secteurs tels que les véhicules électriques, l'énergie éolienne, l'électronique grand public, les dispositifs médicaux et l'automatisation industrielle. Le processus de fabrication de ces aimants hautes performances est complexe, précis et hautement contrôlé, impliquant plusieurs étapes depuis la préparation des matières premières jusqu'au traitement de surface final.

Les sections suivantes expliquent en détail chaque étape du processus de production, en mettant en évidence les technologies clés, les points de contrôle qualité et les comparaisons avec d'autres types d'aimants.

Cliquez pour visiter nos produits : Aimant NdFeB fritté

Étape 1 : Sélection et préparation des matières premières

La base d’un aimant NdFeB fritté réside dans ses matières premières. Les principaux éléments comprennent :

• Néodyme (Nd) – Fournit une force magnétique élevée
• Fer (Fe) – Forme la matrice magnétique principale
• Bore (B) – Améliore la coercitivité et la stabilité structurelle

Des éléments supplémentaires tels que le dysprosium (Dy) ou le terbium (Tb) peuvent être introduits pour améliorer les performances à haute température. Les matières premières doivent répondre à des normes de pureté strictes pour garantir des propriétés magnétiques stables et une fiabilité à long terme.

Étape 2 : Fusion d’alliages et coulée de bandes

Fusion par induction sous vide

Les métaux sélectionnés sont fondus ensemble dans un four à induction sous vide. Cet environnement sans oxygène empêche l’oxydation et garantit une composition uniforme de l’alliage. Un contrôle précis de la température est essentiel à ce stade.

Technologie de moulage en bande

L'alliage fondu est rapidement refroidi par coulée en bandes, formant de fines paillettes ou bandes. Cette solidification rapide crée une microstructure à grains fins, essentielle pour obtenir des performances magnétiques élevées dans l'aimant NdFeB fritté final.

Étape 3 : Décrépitation de l’hydrogène (HD)

La décrépitation de l'hydrogène est un processus unique dans la fabrication des aimants NdFeB. Les bandes d'alliage absorbent l'hydrogène gazeux, ce qui les fait se briser en poudre grossière.

Les avantages de la décrépitation de l’hydrogène comprennent :

• Contraintes mécaniques réduites lors du meulage
• Uniformité améliorée de la poudre
• Potentiel d’alignement magnétique amélioré

Étape 4 : Broyage au jet en poudre fine

La poudre grossière est ensuite raffinée par broyage à jet, produisant des particules ultrafines allant généralement de 3 à 5 microns. Le contrôle de la taille des particules est essentiel car il influence directement la coercivité et la rémanence.

A ce stade, la poudre est extrêmement réactive et doit être manipulée sous atmosphère contrôlée pour éviter l’oxydation.

Étape 5 : Alignement et pressage du champ magnétique

Orientation magnétique

Pour obtenir des performances magnétiques maximales, la poudre fine est alignée sous un puissant champ magnétique externe. Ce processus oriente les grains cristallins dans une direction préférée, créant ainsi des propriétés anisotropes.

Méthodes de compactage

• Pressage à matrice – Convient aux formes simples et à la production en grand volume
• Pressage isostatique – Idéal pour les géométries complexes et la densité uniforme

Le résultat est un « corps vert » compacté avec une résistance suffisante pour être manipulé avant le frittage.

Étape 6 : frittage à haute température

Le frittage est l’étape principale qui transforme la poudre compactée en un aimant dense et solide. Les corps verts sont chauffés dans un four sous vide ou à gaz inerte à des températures comprises entre 1 050°C et 1 100°C.

Pendant le frittage :

• Les particules de poudre fusionnent
• La densité atteint plus de 98 % de la valeur théorique
• Les domaines magnétiques deviennent plus stables

Cette étape détermine en grande partie la résistance mécanique finale et les performances magnétiques de l’aimant NdFeB fritté.

Étape 7 : Traitement thermique et vieillissement

Après frittage, un traitement thermique contrôlé est appliqué pour optimiser la microstructure. Ce processus améliore la coercivité et la stabilité thermique en ajustant les phases aux limites des grains.

Les paramètres de traitement thermique varient en fonction des exigences de l'application, en particulier pour les aimants utilisés dans des environnements à haute température tels que les moteurs électriques.

Étape 8 : Usinage et façonnage de précision

Les matériaux frittés des aimants NdFeB sont extrêmement durs et cassants, ce qui rend l'usinage conventionnel difficile. Les outils diamantés et la rectification CNC sont couramment utilisés pour obtenir des dimensions précises et des tolérances serrées.

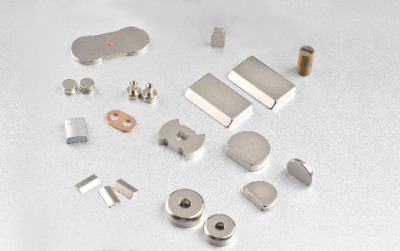

Les formes typiques incluent :

• Blocs
• Anneaux
• Arcs
• Géométries personnalisées

Étape 9 : Revêtement de surface et protection contre la corrosion

Les aimants NdFeB sont sujets à la corrosion en raison de leur teneur en terres rares. Les revêtements de surface sont essentiels pour prolonger la durée de vie.

Options de revêtement courantes

• Nickel-Cuivre-Nickel (NiCuNi) – Excellente protection globale
• Époxy – Adapté aux environnements humides
• Zinc – Solution rentable
• Parylène – Haute résistance chimique

Le choix du revêtement dépend des conditions d'exploitation et des exigences de l'application.

Étape 10 : Magnétisation et inspection finale

Une fois recouvert, l’aimant est magnétisé à l’aide d’un puissant champ magnétique impulsionnel. Des luminaires spécialisés assurent la bonne direction de magnétisation.

L'inspection qualité comprend :

• Tests de propriétés magnétiques
• Contrôles de précision dimensionnelle
• Mesure de l'épaisseur du revêtement de surface
• Évaluation de la résistance à la corrosion

Comparaison : aimant NdFeB fritté par rapport à d’autres types d’aimants

Aimant NdFeB fritté vs aimant en ferrite

• Densité d'énergie magnétique beaucoup plus élevée
• Une taille plus petite pour les mêmes performances
• Coût plus élevé et fabrication plus complexe

Aimant NdFeB fritté vs aimant NdFeB collé

• Performance magnétique plus forte
• Meilleure stabilité thermique
• Flexibilité de forme inférieure à celle des aimants liés

Applications bénéficiant de la fabrication d’aimants NdFeB frittés

Le processus de fabrication avancé permet des performances constantes dans diverses industries :

• Moteurs de traction pour véhicules électriques
• Générateurs d'éoliennes
• Servomoteurs industriels
• Matériel d'imagerie médicale
• Electronique grand public haut de gamme

Foire aux questions (FAQ)

Pourquoi un aimant NdFeB fritté est-il plus puissant que les autres aimants ?

Le processus de frittage crée une microstructure dense avec des grains alignés, maximisant le produit d'énergie magnétique et la coercivité.

Les produits magnétiques NdFeB frittés peuvent-ils fonctionner à des températures élevées ?

Les qualités standard fonctionnent jusqu'à 80-120°C, tandis que les qualités à coercitivité élevée contenant des éléments de terres rares lourds peuvent résister à des températures supérieures à 200°C.

La protection contre la corrosion est-elle obligatoire ?

Oui, le revêtement de surface est essentiel pour prévenir l’oxydation et garantir une fiabilité à long terme dans la plupart des environnements.

Des formes personnalisées sont-elles possibles ?

L'usinage de précision permet de créer des formes personnalisées, même si les conceptions complexes peuvent augmenter les coûts de fabrication.

Quels facteurs influencent le coût de production ?

Les prix des matières premières, la qualité de l'aimant, le type de revêtement, les tolérances dimensionnelles et le volume des commandes affectent tous le coût final.

Tendances futures dans la fabrication d’aimants NdFeB frittés

Les recherches en cours se concentrent sur la réduction de l'utilisation intensive des terres rares, l'amélioration des technologies de recyclage et l'amélioration de l'efficacité énergétique pendant la production. Ces innovations visent à rendre l’aimant NdFeB fritté plus durable tout en conservant ses performances supérieures.

Grâce aux progrès continus de la science des matériaux et du contrôle des processus, les aimants NdFeB frittés resteront un élément essentiel des technologies de l'énergie et du mouvement de nouvelle génération.
