Comment fonctionne un aimant de chargement sans fil ? Un guide technique et d'achat complet

Un aimant de charge sans fil fonctionne en utilisant un réseau d'aimants permanents disposés avec précision et intégrés à la fois dans le chargeur et dans l'appareil pour maintenir les deux bobines parfaitement alignées, maximisant ainsi l'efficacité du transfert de puissance électromagnétique inductif. Sans alignement magnétique, la charge inductive perd une énergie importante : des études du Wireless Power Consortium (WPC) montrent qu'une bobine mal alignée de seulement 3 mm peut réduire l'efficacité de la charge jusqu'à 30 %. L’aimant n’est pas impliqué dans le transfert de puissance réel ; son seul travail est le verrouillage de position.

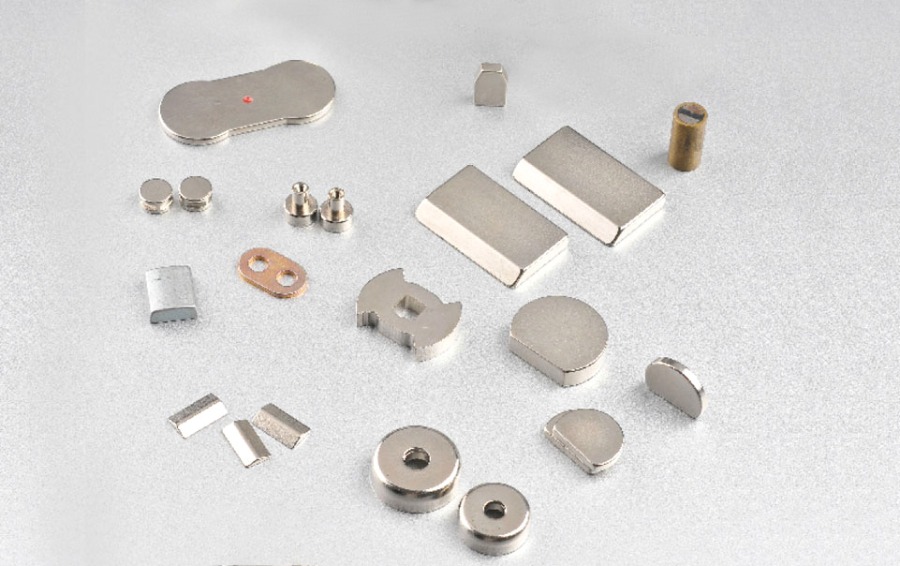

Cliquez pour visiter nos produits : Aimant NdFeB fritté

Selon un rapport de marché 2025 de Grand View Research, le marché mondial de la recharge sans fil était évalué à 23,4 milliards de dollars en 2024 et devrait croître à un taux annuel composé de 17,8% jusqu'en 2030 . La technologie d'alignement magnétique est au cœur de cette croissance, permettant des accessoires enfichables, des vitesses de charge certifiées plus rapides et une nouvelle génération d'écosystèmes de charge modulaires.

Pourquoi un aimant est essentiel pour le chargement sans fil

L’aimant de charge sans fil résout la plus grande faiblesse technique du transfert de puissance inductif : le désalignement des bobines. La charge inductive standard Qi fonctionne en faisant passer un courant alternatif à travers une bobine émettrice, générant un champ magnétique qui induit du courant dans une bobine réceptrice à l'intérieur de l'appareil. Cela ne fonctionne efficacement que lorsque les deux bobines sont concentriques : tout décalage latéral dégrade rapidement l'efficacité du couplage.

La physique derrière la sensibilité de l’alignement est simple. L'efficacité du couplage inductif suit la relation :

• Inductance mutuelle diminue à mesure que le décalage de la bobine augmente. Avec un décalage latéral de 5 mm, l'inductance mutuelle peut chuter jusqu'à 60 à 70 % de sa valeur centrée, réduisant directement la puissance délivrée.
• L'énergie gaspillée devient de la chaleur — la puissance qui n'est pas transférée à la bobine réceptrice est dissipée sous forme de chaleur dans l'émetteur, ce qui dégrade à la fois la longévité du chargeur et l'efficacité énergétique.
• La vitesse de charge diminue ou échoue complètement — les profils de charge rapide certifiés nécessitent un couplage de bobine cohérent pour supporter une puissance plus élevée en toute sécurité.

En intégrant des aimants permanents dans un motif d'anneau défini, le chargeur et l'appareil sont forcés dans une position reproductible et précisément centrée à chaque fois qu'ils sont placés ensemble. La force d'accrochage au centre est généralement 800 grammes-force (gf) à 1 500 gf pour les implémentations de chargement magnétique sans fil grand public, suffisamment solide pour contenir les accessoires sous n'importe quel angle, y compris les orientations verticales et inversées.

Comment le réseau d'aimants de charge sans fil est structuré

Le réseau magnétique d’un système de chargement sans fil n’est pas un aimant annulaire unique, mais un réseau soigneusement segmenté de pièces magnétiques individuelles disposées en polarité alternée pour créer un champ équilibré et auto-aligné. Cette conception est essentielle : un aimant annulaire monolithique créerait un champ puissant mais aveugle qui interférerait avec le fonctionnement électromagnétique de la bobine de charge.

Conception d'anneau magnétique segmenté

Une implémentation de charge magnétique sans fil standard utilise entre 8 et 36 segments magnétiques individuels disposés en anneau avec une polarité nord-sud alternée. L’alternance répond simultanément à trois objectifs :

• Force de centrage — Les pôles alternés créent une force de rappel qui tire les deux composants vers la position d'équilibre unique et stable au centre.
• Attraction à symétrie de rotation — Étant donné que la matrice est symétrique, le chargeur et l'appareil s'emboîtent correctement quelle que soit l'orientation de rotation, permettant un montage d'accessoires sous n'importe quel angle.
• Interférence minimale de la bobine — Les pôles alternés font que les champs magnétiques parasites s'annulent largement à l'intérieur de l'anneau, préservant ainsi l'environnement électromagnétique propre dont la bobine de charge a besoin.

Couche de protection en ferrite

Chaque système magnétique de charge sans fil correctement conçu comprend une couche de blindage en ferrite entre les aimants et la bobine de charge. La ferrite est un matériau magnétiquement doux qui redirige le flux parasite des aimants permanents loin des enroulements de la bobine. Sans cette couche, les champs magnétiques permanents satureraient partiellement le noyau de la bobine, réduisant ainsi l'inductance et dégradant les performances de charge. Les feuilles de ferrite utilisées dans les chargeurs sans fil sont généralement 0,3 à 0,8 mm d'épaisseur avec une perméabilité de 50 à 150 µ.

Quels types d’aimants sont utilisés dans le chargement sans fil ?

Les aimants en néodyme fer bore (NdFeB) sont le type d'aimant dominant utilisé dans les applications de chargement sans fil en raison de leur densité d'énergie exceptionnelle et de leur facteur de forme compact. Le tableau suivant compare les types d'aimants pertinents pour la conception de chargement sans fil.

Tableau 1 : Comparaison des types d'aimants en termes d'adéquation au chargement sans fil. Sources : Arnold Magnetic Technologies ; Association des producteurs de matériaux magnétiques (MMPA) ; Série CEI 60404.

Le NdFeB fritté de qualité N52 est le choix préféré pour les aimants de charge sans fil haut de gamme. Avec un produit énergétique allant jusqu'à 52 MGOe , il offre l'intensité de champ par unité de volume la plus élevée, permettant des anneaux magnétiques plus fins qui s'adaptent aux budgets d'épaisseur serrés des smartphones modernes (généralement inférieurs à 0,8 mm pour le réseau magnétique). Les aimants NdFeB sont recouverts de couches de nickel-cuivre-nickel ou époxy pour empêcher l'oxydation de la surface, ce qui est critique dans les appareils exposés à l'humidité.

Que se passe-t-il à l'intérieur d'un système magnétique de chargement sans fil, étape par étape

La séquence de charge complète, depuis le placement jusqu'à la fourniture d'énergie, implique cinq phases distinctes, chacune étant directement influencée par le système magnétique.

1. Approche et alignement instantané (0 à 0,5 seconde) — Lorsque l'appareil entre dans le champ magnétique du chargeur (généralement entre 20 et 30 mm), le réseau d'aimants alternatifs exerce un couple de centrage. L'appareil s'enclenche en position concentrique avec un clic audible ou tactile. Précision d'alignement obtenue : généralement à moins de 0,5 mm du centre.
2. Détection de corps étrangers (0,5 à 2 secondes) — Le contrôleur du chargeur effectue une mesure d'inductance de base. Les objets métalliques (pièces de monnaie, clés) déforment la signature d'inductance attendue et interrompent la charge. L'alignement précis fourni par les aimants rend cette mesure de base plus reproductible, améliorant ainsi la fiabilité de la détection.
3. Communication et négociation de profil (2 à 5 secondes) — Le chargeur et l'appareil communiquent via une signalisation intra-bande modulée sur le champ de transfert de puissance. Le profil de puissance certifié de l'appareil est identifié. Un mauvais alignement à ce stade provoque une corruption du signal ; le verrouillage magnétique empêche la dérive de position.
4. Transfert de puissance (en cours) — Un courant alternatif de 100 à 400 kHz circule à travers la bobine émettrice. La bobine réceptrice précisément alignée atteint une inductance mutuelle maximale. Les mises en œuvre certifiées peuvent durer 7,5 W, 12 W ou 15 W en fonction du niveau de certification de l'appareil et du chargeur.
5. Gestion thermique et électrique (en cours) — Des capteurs surveillent la température de la bobine et de la batterie. À des températures élevées, le contrôleur de charge réduit la puissance. Le réseau magnétique reste pleinement efficace jusqu'à environ 80 °C pour le NdFeB grade N52 (bien au-dessus des températures de surface de 45 à 50 °C généralement atteintes lors d'une charge rapide sans fil).

Chargement sans fil magnétique et non magnétique : comparaison directe

La charge magnétique sans fil surpasse systématiquement la charge Qi Pad standard dans une utilisation quotidienne réelle en termes d'efficacité, de vitesse et de l'étendue de l'écosystème d'accessoires. Le tableau ci-dessous résume les différences mesurées et publiées.

Tableau 2 : Comparaison de la charge sans fil Qi magnétique et standard. Sources : Spécification technique du Wireless Power Consortium v1.3 ; Rapport d'efficacité ChargerLab 2025 ; Base de données de démontage iFixit.

Un aimant de chargement sans fil endommage-t-il votre téléphone ou vos cartes ?

Les aimants permanents utilisés dans les systèmes de recharge sans fil n'endommagent pas les smartphones modernes, mais ils peuvent effacer les cartes à bande magnétique stockées dans les portefeuilles attachés. Il s'agit d'une distinction essentielle qui affecte le choix des accessoires pour les utilisateurs qui portent des cartes de crédit, des cartes d'identité ou des cartes-clés d'hôtel à côté de leur téléphone.

Effet sur l'électronique des smartphones

Les composants modernes des smartphones qui pourraient théoriquement être affectés par les champs magnétiques comprennent le gyroscope, la boussole/magnétomètre, les aimants des haut-parleurs et le stockage flash. En pratique :

• Mémoire flash NAND est totalement immunisé contre les champs magnétiques – il stocke les données sous forme de charge électrique et non d’orientation magnétique.
• La boussole/magnétomètre est temporairement confus par les aimants permanents à proximité mais revient à des lectures précises une fois le chargeur retiré. Aucun dommage permanent ne se produit.
• Écrans OLED et LCD ne sont pas affectés par les intensités de champ utilisées (généralement 50 à 150 mT à la surface de l'aimant, diminuant rapidement avec la distance).
• Bobine de chargement sans fil est conçu pour fonctionner en présence du réseau magnétique — le bouclier en ferrite garantit que les aimants et la bobine n'interfèrent pas les uns avec les autres.

Effet sur les cartes de crédit et les cartes à bande magnétique

Les cartes à bande magnétique (cartes de crédit, clés d'hôtel, cartes de transport) placées directement contre un réseau d'aimants de chargement sans fil peuvent être démagnétisées de façon permanente. Les bandes magnétiques utilisées sur ces cartes sont codées avec une coercitivité d'environ 300 à 4 000 Oe, bien dans la plage que les aimants NdFeB (avec des champs de surface de 3 000 à 13 000 Gauss) peuvent écraser. Une recherche de l’International Journal of Card Payments (2024) a révélé que 87 % des bandes magnétiques standard des cartes de crédit étaient rendus illisibles après 10 minutes de contact direct avec un aimant N52NdFeB.

La solution est simple : utilisez un accessoire de portefeuille avec un pochette pour cartes blindée incorporant une fine barrière en mu-métal ou en permalloy entre les cartes et l'anneau magnétique. Cela réduit le champ magnétique à la surface de la carte à moins de 5 Gauss – sans danger pour toutes les cartes à bande magnétique. Les cartes à puce EMV et les cartes de paiement NFC (y compris les cartes virtuelles stockées numériquement) sont totalement insensibles aux champs magnétiques et ne nécessitent aucun blindage.

Comment la force de l’aimant affecte la vitesse de chargement sans fil

La force de l’aimant ne détermine pas directement la vitesse de charge – la conception de la bobine et l’électronique de puissance le font – mais la force de l’aimant détermine indirectement la vitesse en garantissant la précision d’alignement requise pour maintenir des puissances de charge rapide certifiées.

Les tests effectués par le laboratoire d'électronique indépendant ChargerLab (2025) ont mesuré les vitesses de charge suivantes à différents décalages de bobine pour un chargeur magnétique sans fil certifié de 15 W :

• Décalage de 0 mm (alignement parfait) : 15 W soutenu, 0 à 80 % de charge en 52 minutes
• décalage de 1 mm : 14,2 W, différence de vitesse négligeable
• décalage de 3 mm : 10,5 W, 0 à 80 % en 74 minutes (43 % plus longtemps)
• décalage de 5 mm : 6,8 W, la charge ne parvient pas à maintenir le profil de charge rapide
• décalage de 8 mm : La charge s'interrompt ou tombe à 2,5 W d'entretien

Ces chiffres démontrent pourquoi l’alignement magnétique n’est pas négociable pour une recharge rapide sans fil. Un réseau d'aimants plus puissants avec une force de maintien plus élevée (1 200 gf contre 800 gf) maintient l'alignement sous les vibrations et les mouvements quotidiens — sur un tableau de bord de voiture, un support de vélo ou une surface bancale — garantissant que le profil de charge rapide n'est jamais interrompu.

Comment choisir le bon accessoire magnétique de chargement sans fil

Lors de la sélection d'un chargeur ou d'un accessoire magnétique sans fil, cinq spécifications comptent le plus : la force de maintien de l'aimant, la puissance de certification, la compatibilité du boîtier, l'étendue de l'écosystème des accessoires et la classe de détection des corps étrangers.

Tableau 3 : Comparaison des niveaux d'accessoires d'aimant de charge sans fil par spécifications clés. Sources : base de données de produits Wireless Power Consortium ; fiches techniques constructeur.

Liste de contrôle avant d'acheter un chargeur magnétique sans fil

• Vérifiez que votre appareil dispose d'un réseau magnétique intégré — Les modèles plus anciens et de nombreux appareils Android n'ont pas d'aimants d'alignement intégrés et nécessitent un boîtier magnétique ou un adaptateur annulaire compatible.
• Vérifier la certification de puissance — Recherchez les évaluations vérifiées par des tiers plutôt que les allégations marketing du fabricant en matière de puissance, qui peuvent refléter une production maximale plutôt qu'une production soutenue.
• Évaluez les éléments de votre dossier — Les coques fines en silicone ou en plastique sont compatibles. Les boîtiers métalliques bloquent entièrement le chargement sans fil, quel que soit l'alignement de l'aimant.
• Confirmer la force de maintien du support de voiture en cas de montage vertical — Les vibrations de la voiture et les charges dans les virages nécessitent un minimum de 1 000 gf pour éviter le glissement pendant la conduite.
• Vérifiez le blindage de la carte si vous utilisez un accessoire de portefeuille — Assurez-vous que le portefeuille spécifie clairement une couche de blindage magnétique pour les cartes à bande, et pas seulement un blindage NFC.

Questions fréquemment posées sur les aimants de chargement sans fil

Conclusion : l'aimant de charge sans fil est la base d'une charge rapide fiable

L'aimant de chargement sans fil est un composant petit mais techniquement précis qui détermine si le chargement rapide sans fil fonctionne réellement comme annoncé dans une utilisation quotidienne. Sans un alignement magnétique fiable, le transfert de puissance inductif se dégrade de manière imprévisible : perte de vitesse, génération de chaleur excessive et incapacité à maintenir les profils de puissance élevée pris en charge par les appareils modernes. Avec un réseau magnétique bien conçu utilisant des segments N52 NdFeB frittés, une couche de blindage en ferrite et une force de maintien adéquate, la charge magnétique sans fil offre des performances constantes de 15 W, une large compatibilité d'accessoires et une flexibilité de montage n'importe où.

Alors que le marché mondial de la recharge sans fil approche les 40 milliards de dollars d’ici la fin de la décennie, l’alignement magnétique deviendra une attente de base plutôt qu’une fonctionnalité premium. Comprendre le fonctionnement de l'aimant de chargement sans fil (de son réseau de pôles alternés à son blindage en ferrite en passant par son interaction avec les cartes de crédit) permet aux consommateurs et aux ingénieurs de prendre des décisions éclairées concernant les produits et d'éviter les pièges courants des implémentations mal alignées, de mauvaise qualité ou non certifiées.
