Comment sont fabriqués les aimants en néodyme ? Un guide étape par étape du processus de fabrication

Les aimants en néodyme sont fabriqués selon un processus de métallurgie des poudres qui convertit un alliage précis de néodyme, de fer et de bore (Nd₂Fe₁₄B) en blocs magnétiques densément frittés, qui sont ensuite usinés, revêtus et magnétisés. L'ensemble du processus – du minerai brut à l'aimant fini – implique huit étapes de fabrication distinctes, chacune nécessitant des contrôles stricts de la température et de l'atmosphère pour obtenir les performances d'aimant permanent les plus puissantes au monde.

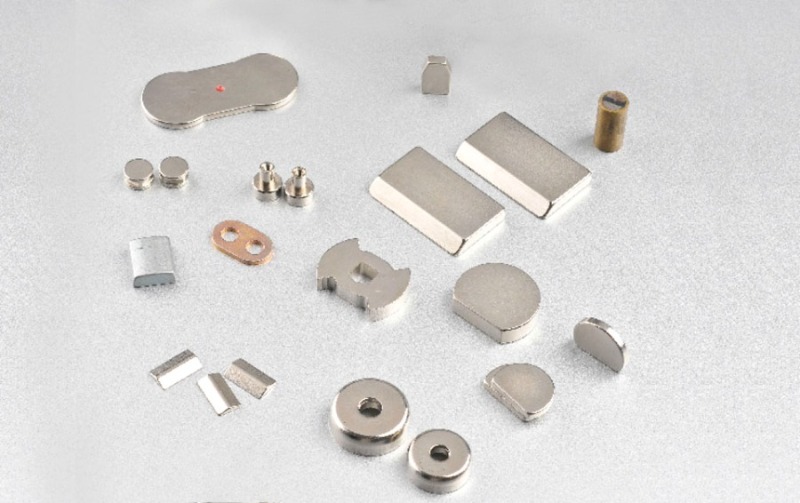

Cliquez pour visiter nos produits : Aimant NdFeB fritté

Ce guide explique chaque étape de comment sont fabriqués les aimants en néodyme , pourquoi chaque étape est importante, comment les différentes qualités se comparent et ce que les ingénieurs et les acheteurs doivent savoir lors de l'approvisionnement en composants essentiels pour les moteurs, les capteurs, les haut-parleurs, les éoliennes et les dispositifs médicaux.

Quelles matières premières sont utilisées pour fabriquer des aimants en néodyme ?

Trois éléments principaux constituent la base de chaque aimant en néodyme : le néodyme (un métal des terres rares), le fer et le bore, combinés dans le composé intermétallique Nd₂Fe₁₄B. Obtenir le bon rapport élémentaire n’est pas négociable ; même un écart de 1 % dans la teneur en néodyme peut modifier le produit énergétique maximum (BHmax) de l'aimant de 5 à 10 %.

Éléments d'alliage de base

• Néodyme (Nd) — généralement 29 à 32 % en poids ; provenant principalement de minerais de bastnäsite et de monazite ; fournit la phase magnétique dure
• Fer (Fe) — 64 à 66 % en poids ; fournit une magnétisation à saturation élevée et forme la matrice structurelle de l'alliage
• Bore (B) — environ 1 % en poids ; stabilise la structure cristalline tétragonale essentielle pour une coercivité élevée

Additifs améliorant les performances

Les aimants en néodyme de qualité supérieure intègrent des éléments de terres rares supplémentaires et des métaux de transition pour améliorer la coercivité à haute température et la résistance à la corrosion :

• Dysprosium (Dy) / Terbium (Tb) — ajouté à raison de 0,5 à 5 % pour augmenter la coercivité à des températures élevées ; critique pour les aimants des moteurs de véhicules électriques fonctionnant au-dessus de 120 °C
• Cobalt (Co) — améliore la température de Curie et réduit la sensibilité à la température de la sortie magnétique
• Aluminium (Al), Cuivre (Cu), Gallium (Ga) — des additifs techniques aux joints de grains qui réduisent la porosité de frittage et améliorent la résistance à la corrosion
• Praséodyme (Pr) — souvent remplacé par une partie de la teneur en néodyme (formant des « alliages NdPr ») pour réduire les coûts sans sacrifier les performances de manière significative

Comment sont fabriqués les aimants en néodyme ? Le processus de fabrication en 8 étapes

La fabrication des aimants en néodyme suit un processus de métallurgie des poudres frittées composé de huit étapes contrôlées : fusion de l'alliage, coulée de bandes, décrépitation de l'hydrogène, broyage par jet, pressage, frittage, usinage et revêtement de surface, suivis de la magnétisation finale.

Étape 1 — Fusion d'alliages et coulée de bandes

Les matières premières pesées avec précision sont fondues ensemble dans un four à induction sous vide à des températures comprises entre 1 350°C et 1 450°C . L'environnement sous vide (pression inférieure à 0,1 Pa) empêche l'oxydation de la teneur en néodyme réactif. L'alliage fondu est ensuite rapidement solidifié à l'aide du technique de coulée en bande : la masse fondue est versée sur un rouleau de cuivre rotatif refroidi à l'eau, produisant de fines paillettes (0,2 à 0,4 mm d'épaisseur) avec une microstructure fine et homogène.

Le moulage en bande a remplacé le moulage en moule classique car il réduit la formation de phase libre de fer alpha (α-Fe) de plus de 80 %, ce qui se traduit directement par une rémanence plus élevée dans l'aimant fini. Des vitesses de refroidissement de 10³ à 10⁴ °C/seconde sont obtenues, bloquant ainsi la structure granulaire Nd₂Fe₁₄B souhaitée.

Étape 2 — Décrépitation de l'hydrogène (HD)

Les paillettes d'alliage coulé sont exposées à l'hydrogène gazeux à une température de 200 à 300 °C, ce qui provoque l'absorption d'hydrogène par le matériau et sa fracture spontanée en une poudre grossière. — un processus appelé décrépitation de l'hydrogène. La phase limite des grains riche en Nd absorbe préférentiellement l’hydrogène, provoquant une fissuration fragile sélective le long des joints de grains.

Cette étape est essentielle car elle brise en toute sécurité l’alliage fragile sans introduire la contamination ou la chaleur que provoquerait le concassage mécanique. La poudre HD obtenue présente des particules de 100 à 500 µm, prêtes pour un broyage fin.

Étape 3 — Broyage au jet

La poudre HD est introduite dans un broyeur à jet où des flux d'azote ou d'argon à grande vitesse accélèrent les particules à des vitesses supersoniques, provoquant des collisions entre particules qui broient le matériau jusqu'à une taille moyenne de particules de 3 à 5 µm.

La distribution granulométrique est étroitement contrôlée car elle détermine le nombre de grains à domaine unique dans l'aimant final – et la coercivité (Hcj) évolue directement avec la densité des grains à domaine unique. Les particules surdimensionnées (> 10 µm) contiennent plusieurs domaines magnétiques et réduisent la coercivité ; les particules sous-dimensionnées (<1 µm) sont trop réactives et s’oxydent facilement. La teneur en oxygène dans l'atmosphère de broyage est maintenue en dessous de 50 ppm pour empêcher l'oxydation superficielle de la poudre riche en néodyme.

Étape 4 — Pressage du champ magnétique (orientation et compactage)

La poudre fine est pressée en compacts verts à l'intérieur d'un fort champ magnétique appliqué de 1,5 à 2,5 Tesla, qui aligne l'axe C de chaque particule de poudre parallèlement à la direction du champ, bloquant ainsi l'orientation anisotrope qui confère aux aimants en néodyme leurs performances exceptionnelles.

Deux méthodes de pressage sont utilisées :

• Pressage sous champ magnétique (axial ou transversal) — le plus courant ; applique une pression de compactage de 100 à 200 MPa ; produit des blocs ou des disques de forme presque nette
• Pressage isostatique (CIP en sac humide) — la poudre en suspension dans la boue est pressée isostatiquement à 200-300 MPa ; permet d'obtenir une densité verte plus élevée et une meilleure uniformité d'orientation pour les formes complexes

À ce stade, le compact vert a une densité d’environ 3,5 à 4,0 g/cm³ – bien en dessous de la densité théorique de 7,5 g/cm³ – et est mécaniquement fragile. Il doit être manipulé sous atmosphère inerte pour éviter l’oxydation avant frittage.

Étape 5 — Frittage et recuit sous vide

Le frittage est l'étape thermique la plus critique : les compacts verts sont chauffés dans un four sous vide à une température de 1 050 à 1 100 °C pendant 2 à 5 heures, provoquant un frittage en phase liquide qui densifie le compact à plus de 99 % de sa densité théorique.

Lors du frittage, une phase liquide riche en Nd (point de fusion ~665°C) mouille les joints de grains et rapproche les particules par capillarité. Cette densification élimine la porosité inter-particules et produit une microstructure de grains de Nd₂Fe₁₄B (diamètre moyen de 5 à 10 µm) entourés d'une phase limite de grains fine et continue riche en Nd - la structure qui permet une coercivité élevée.

Après le frittage, la pièce subit un traitement de recuit en deux étapes : d'abord à 900°C pendant 1 à 2 heures, puis à 500 à 600°C pendant 1 à 3 heures. Le recuit à basse température optimise la composition des joints de grains, augmentant la coercitivité de 10 à 20 % par rapport aux pièces brutes de frittage.

Étape 6 — Usinage et tranchage

Les blocs magnétiques en néodyme frittés sont extrêmement durs (dureté Vickers ~ 570 HV) et cassants, de sorte que toute la mise en forme est effectuée par meulage au diamant, par électroérosion à fil ou par tranchage multifils plutôt que par usinage conventionnel.

Des meules à trancher diamantées fonctionnant dans des blocs découpés par liquide de refroidissement en disques, segments, arcs ou profils personnalisés avec des tolérances de ± 0,05 mm sur des nuances de précision. La découpe génère de fines poussières magnétiques, qui sont collectées et recyclées. Les bords sont chanfreinés pour réduire le risque d'écaillage lors du revêtement et de l'assemblage.

Étape 7 — Revêtement de surface et protection contre la corrosion

Les aimants en néodyme nus se corrodent rapidement dans les conditions ambiantes - la phase limite des grains riche en Nd réagit avec l'humidité et l'oxygène, provoquant un effritement de la surface en quelques jours - de sorte que chaque aimant fini reçoit au moins un revêtement protecteur.

Tableau 1 : Comparaison des revêtements de surface des aimants en néodyme par épaisseur, résistance à la corrosion, température de fonctionnement et aptitude à l'application.

Étape 8 — Magnétisation

Les aimants en néodyme sont magnétisés lors de l'étape finale de fabrication en soumettant la pièce revêtue à un champ magnétique pulsé de 3 à 5 Tesla — bien au-dessus du champ coercitif de l'aimant — qui aligne tous les domaines magnétiques parallèlement à la direction prévue.

La magnétisation est effectuée en dernier lieu (après usinage et revêtement) car les pièces fortement magnétisées attirent les débris ferreux et sont dangereuses à manipuler dans les environnements de production. Un magnétiseur à décharge de condensateur délivre une impulsion d'une milliseconde via une bobine enroulée sur mesure conçue pour la forme spécifique de l'aimant. Une magnétisation partielle (par exemple, des modèles multipolaires dans des aimants annulaires) est obtenue à l'aide de réseaux de bobines segmentées.

Quelles qualités d'aimants en néodyme sont disponibles et en quoi diffèrent-elles ?

Les qualités d'aimants en néodyme sont désignées par leur produit énergétique maximal (BHmax en MGOe) suivi d'un suffixe de lettre indiquant leur capacité de coercivité à haute température - allant de standard (sans suffixe) à H, SH, UH, EH et AH pour les qualités les plus stables thermiquement.

Tableau 2 : Comparaison des qualités des aimants en néodyme par produit énergétique, rémanence, température de fonctionnement maximale, teneur élevée en terres rares et application.

Comment les aimants en néodyme fritté se comparent-ils aux aimants en néodyme collés ?

Les aimants en néodyme fritté offrent jusqu'à trois fois le produit d'énergie magnétique des qualités liées, mais sont limités à des géométries plus simples ; les aimants liés sacrifient les performances magnétiques en échange de pièces complexes en forme de filet sans gaspillage d'usinage.

Les aimants en néodyme liés sont produits en mélangeant de la poudre de NdFeB rapidement trempée (taille des particules de 50 à 200 µm) avec un liant polymère (généralement du nylon, du PPS ou de l'époxy) et en moulant par compression ou par injection le mélange dans la forme finale. Étant donné que la poudre est orientée de manière aléatoire (isotrope), les valeurs BHmax n'atteignent que 8 à 12 MGOe, contre 35 à 52 MGOe pour les qualités frittées anisotropes.

Tableau 3 : Comparaison directe des aimants en néodyme frittés et liés en fonction des principales performances et caractéristiques de fabrication.

Pourquoi le contrôle qualité est-il si essentiel dans la production d’aimants en néodyme ?

Un seul lot d'aimants en néodyme non conformes aux spécifications peut provoquer une démagnétisation du moteur sur le terrain, coûtant 10 à 100 fois plus cher que l'aimant lui-même en termes de réclamations au titre de la garantie et de reprise de l'assemblage - ce qui fait d'un contrôle qualité rigoureux l'aspect commercial le plus important du processus de fabrication.

Les tests de contrôle qualité standard effectués sur chaque lot de production comprennent :

• Test de propriété magnétique (courbe BH) — mesure par hystérésisgraphe de Br, Hcb, Hcj et BHmax selon les normes CEI 60404-5 / MMPA
• Contrôle dimensionnel — Vérification sur MMT ou par comparateur optique selon les tolérances du dessin (généralement ±0,05 mm pour les nuances frittées)
• Essais au brouillard salin (ASTM B117) — résistance à la corrosion du revêtement vérifiée à 35°C, atmosphère à 5 % de NaCl
• Adhérence du revêtement (test de coupe transversale, ISO 2409) — assure l'intégrité du revêtement sous contrainte mécanique
• Test de vieillissement à haute température — aimants maintenus à la température maximale nominale pendant 100 heures ; la perte de flux doit rester inférieure à 5 %
• Analyse chimique XRF/ICP — confirme la composition de l'alliage à ±0,5 % de la teneur spécifiée en terres rares
• Mesure de densité — Méthode Archimède ; une densité inférieure à 7,40 g/cm³ indique une porosité inacceptable dans les qualités frittées

Quelles innovations façonnent la fabrication actuelle des aimants en néodyme ?

Trois innovations majeures redéfinissent la fabrication d'aimants en néodyme : la technologie de diffusion aux limites des grains (GBD), les stratégies de réduction des terres rares lourdes et la fabrication additive d'assemblages magnétiques.

Diffusion aux limites des grains (GBD)

GBD est l’innovation récente la plus significative sur le plan commercial. Au lieu de mélanger uniformément le dysprosium ou le terbium dans tout l’alliage, un revêtement de fluorure ou d’oxyde Dy/Tb est appliqué sur la surface de l’aimant, puis diffusé le long des joints de grains à 800–950°C. Les terres rares lourdes se concentrent exactement là où elles sont nécessaires – à la surface des grains – augmentant la coercivité de 30 à 50 % tout en utilisant 50 à 70 % de dysprosium en moins que les méthodes de mélange conventionnelles. Pour les fabricants de véhicules électriques confrontés à des contraintes d’approvisionnement en dysprosium, cette amélioration est transformatrice.

Formulations de terres rares faibles ou nulles

Les programmes de recherche ciblant les aimants à dysprosium à valeur nette zéro progressent grâce au raffinement des grains jusqu'à des tailles de particules inférieures à 3 µm. Des grains plus fins à domaine unique peuvent atteindre des valeurs Hcj supérieures à 25 kOe sans dysprosium à des températures allant jusqu'à 120 °C, ce qui est suffisant pour de nombreuses conceptions de moteurs de véhicules électriques. Le traitement par déformation à chaud, une alternative au frittage, produit des microstructures nanocristallines avec des tailles de grains de 200 à 400 nm, permettant des valeurs de coercivité impossibles avec le frittage conventionnel.

Fabrication additive et géométries complexes liées

Le jet de liant et l'impression 3D par extrusion de composites polymères NdFeB produisent désormais des formes d'aimants complexes, notamment des réseaux de Halbach, des anneaux segmentés et des rotors de moteur à topologie optimisée, impossibles à fabriquer par usinage conventionnel. Alors que les produits à énergie magnétique n'atteignent actuellement que 8 à 15 MGOe, le développement continu d'aimants imprimés anisotropes (alignant les particules lors de l'impression avec un champ appliqué) devrait pousser les valeurs au-dessus de 20 MGOe au cours des cinq prochaines années.

FAQ : Comment sont fabriqués les aimants en néodyme

Conclusion

Compréhension comment sont fabriqués les aimants en néodyme - de la chimie précise de l'alliage au moulage en bandes, à la décrépitation de l'hydrogène, au broyage par jet, au pressage par champ magnétique, au frittage sous vide, à l'usinage, au revêtement et à la magnétisation finale - permet aux ingénieurs, aux équipes d'approvisionnement et aux concepteurs de produits de prendre des décisions d'approvisionnement plus intelligentes, de rédiger de meilleures spécifications et de résoudre les problèmes de performances en toute confiance.

Le processus de fabrication est impitoyable : une contamination par l'oxygène au stade du fraisage, un écart de 10 °C lors du frittage ou une épaisseur de revêtement sous-dimensionnée peuvent se traduire directement par des défaillances de champ valant plusieurs fois le prix d'achat de l'aimant. De même, des innovations telles que la diffusion aux limites des grains et les formulations Dy-lean modifient rapidement ce qui est réalisable, en réduisant les risques liés à la chaîne d'approvisionnement tout en maintenant ou en améliorant les performances.

Alors que la demande en matière de véhicules électriques, d'éoliennes, de robotique et d'appareils médicaux continue de dépasser l'offre d'éléments lourds de terres rares, le processus de fabrication et la science des matériaux qui les sous-tendent. aimants en néodyme restera parmi les sujets les plus stratégiquement importants en matière de fabrication de pointe dans un avenir prévisible.
